第 1 部 基本篇 第 3 章 维护 3-8 1) 请检查传送带有无明 显的磨损、破损、松弛。 2) 如果 有磨损、 破损等，请更 换新的传送 带。 1) 把安装在 AB 部位 长孔中 的调整传送带松 紧用的滑轮松开。 2) 松开连 接在 A 部分长 孔上的皮带张 力调节滑轮。 3) 请从传送皮带轮 上取下 传送带 ，并更 换 下列零件 编号的传送带。 基板 尺寸 ＣＥＮＴＥＲ ＩＮ ・ ＯＵＴ 标准 选项 搬送 扩张 150 搬送 扩…
第 1 部 基本篇 第 3 章 维护
3-7
1) 关闭主机的空气源。
2) 拆下连接到电磁阀的电缆。
3) 拆下防脱落金属配件，更换大气开放用过滤器（件号：40218794 FILTER）。
4) 装配请按相反的步骤进行。
更换 更换大气开放用过滤器 更换标准： 6 个月
大气开放用过滤器
件号：40218794 FILTER
（防脱落金属和盆头螺钉：4 个）
第 1 部 基本篇 第 3 章 维护
3-8
1) 请检查传送带有无明显的磨损、破损、松弛。
2) 如果有磨损、破损等，请更换新的传送带。
1) 把安装在 AB 部位长孔中的调整传送带松紧用的滑轮松开。
2) 松开连接在 A 部分长孔上的皮带张力调节滑轮。
3) 请从传送皮带轮上取下传送带，并更换下列零件编号的传送带。
基板尺寸 ＣＥＮＴＥＲ
ＩＮ・ＯＵＴ
标准
选项
搬送扩张 150 搬送扩张 250
L 40001070 40000863 40011058 40011065
4) 调整传送带的张力。
① 在传送带松弛的状态（传送带上没有张力）时，用油笔将两个标记附着在传送带的平坦部分
上，距离“B”为 200 mm。
② 将 A 部分的输送带按照与 1）相反的顺序移动，以便拉紧输送带。
将传送轮固定在这两个标记变为 201 mm 的位置。
请注意不要通过在工作台部分上固定皮带张力来抬起传送带导轨 S
③ 安装完成后，请使用“手动控制”进行操作，确认没有异常噪音，断线等问题。
④ 请在一周内再次检查紧张情绪。
A
B
200mm
202mm
搬送ベルト
检查项目
3-1-6 传送带
实施频度 ：每周
检查内容 检查传送带的磨损、破损、松弛
更换 更换传送带
使用工具：
螺丝刀、扳钳
更换标准 ： 0.5 年
A
A
A
运输带
第 1 部 基本篇 第 3 章 维护
3-9
1) 通过手动控制开动传送马达，检查滑轮旋转是否顺畅。
2) 若旋转不顺畅、或不旋转时，请更换滑轮。

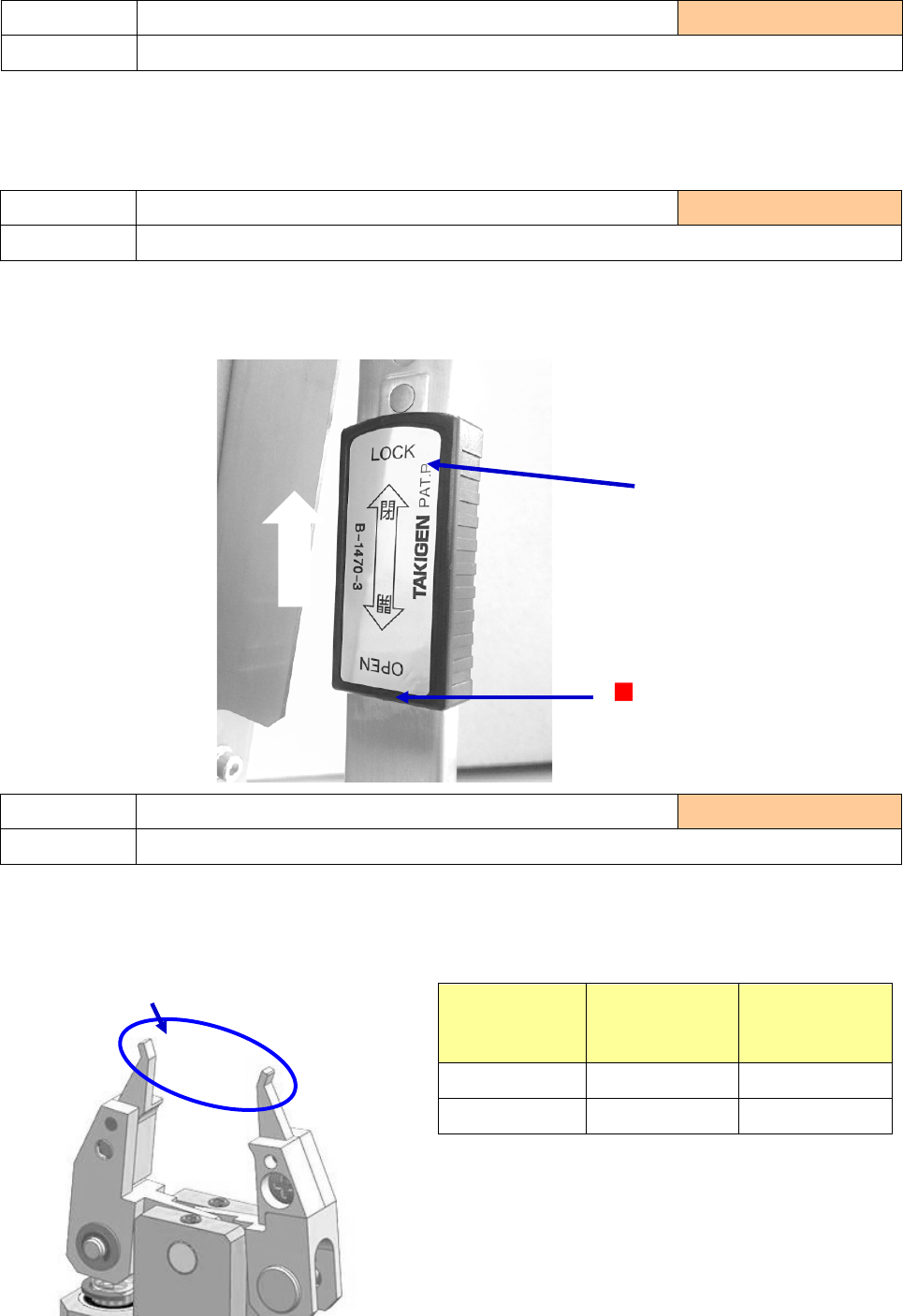

1) 请抬起锁定手柄，在看得见■标记（锁定）的状态下，确认护罩能否保持。在确认中，请注意不
要令安全盖（安全罩）落下，以免造成伤害。
1) 请确认弯脚固定爪的前端。
2) 有磨耗、缺损等时请更换爪。
爪的类型 品号 使用数
001 40213864 2
002 40213865 2
检查项目
3-1-7 传送滑轮，输送辊
实施频度 ： 每周
检查内容 检查传送滑轮的动作
检查项目
3-1-8 支撑板
实施频度 ：每周
检查内容 检查支撑板的状态
检查项目
3-1-9 弯脚固定单元
实施频度 ：每天
检查内容 确认爪的磨耗、缺损
锁定手柄
标记
锁
定
爪的前端
