附录 弯脚固定补充
B-12
5. 1 个 1 个弯曲任意引脚
5.1 参数的设置方法
对任意引脚 1 个 1 个进行弯曲时，对每一个引脚设置参数。
・在模式设置的数量对中，输入希望弯曲的引脚数。(最多为 10)
・切换设置对，输入每一个引脚的参数。
・在参数设置中使用「单引脚设置」。

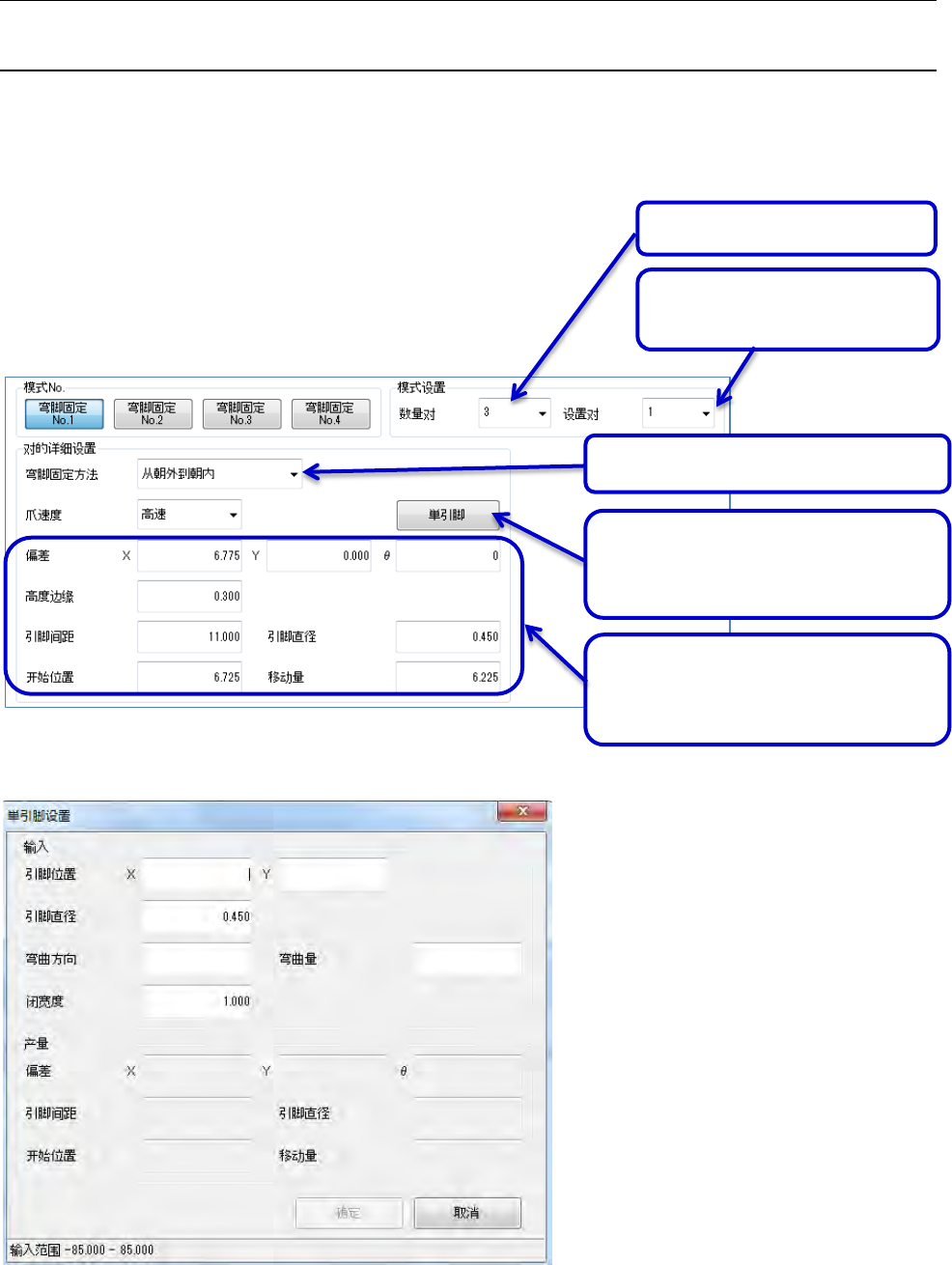

「单引脚设置」画面
「从朝外到朝内」or「从朝内到朝外」
按下单引脚按钮 ，显 示「单引脚设置」
画面。
根据「单引脚设置」中输入的数据，
自动进行输入。(参照注 1)
希望弯曲的引脚数
(
最多
10)
切换设置对，输入每一个引脚
的参数
附录 弯脚固定补充
B-13
单引脚画面输入值的详细内容，如下图所示。
仅弯曲 1 个引脚时，由于可以任意设定弯曲角度，所以需要计算出弯脚固定头的中心位置。其计算方式，
是只要在单引脚画面输入元件为 0°时的引脚位置及弯曲方向、弯曲量，就可以自动计算出弯脚固定头的
位置。
【弯脚固定方法：从朝外到朝内时】
【弯脚固定方法：从朝内到朝外时】
元件贴片点
弯脚固定引脚
弯脚固定头的中心
→自动计算求得此位置。
θ
弯脚固定引脚
元件贴片点
弯脚固定头的中心
→自动计算求得此位置。
动作前
的爪位置
动作后
的爪位置
引脚
引脚直径
引脚位置 X
动作前
的爪位置
动作后
的爪位置
引脚
引脚直径
引脚位置 X
附录 弯脚固定补充
B-14
【注 1】
偏差、引脚间距、引脚直径、开始位置、移动量，
是根据「单引脚设置」画面输入的数据自动计算后输入。
计算得出的值作为弯脚固定头的 XYθ位置、CC 轴的移动量。
在变更数据时
(
例如，增加引脚的弯曲量时
)
，请务必在「单引脚设置」画面进行输入。
此外，变更了弯脚固定方法
(
从朝外到朝内弯曲、从朝内到朝外弯曲
)
时，也务必在单引脚画面的
重新输入栏中输入数据，重新取得输出值。
在对的详细设置画面输入或变更数据会导致误动作，所以请不要实施。
(高度边缘可在对的详细设置画面进行变更。)
【注 2】
「单引脚设置」画面上的数据，仅保持输出栏的值。
关闭「单引脚设置」画面，将清除输入栏内的数据。
在变更引脚的弯曲方向、弯曲量等时，需要在「单引脚设置」画面重新输入数据，所以建议记录
输入栏内的值。
【注 3】
关于与
JaNets
、元件
DB
一起使用
使用 Janets、元件 DB 创建单引脚元件数据时，请注意以下事项。
对引脚弯脚固定后的弯曲状态进行确认需要最后在实际机器上进行。
Janets、元件 DB 中的单引脚设定就是针对元件的设计值进行的弯脚固定参数设定。也就是说，请仅
在第
1
次输入参数。
【注 5】
关于将
JaNets
、元件
DB
的生产程序原封不动地在实际机器上使用
在从内向外进行的单引脚设定中输出的“偏差”和“开始位置”在元件 DB 和 JaNets 中与在实际机
器中可能有所不同。
这是因为用于计算输出的爪宽度在元件 DB 和 JaNets
中是固定的，而实际机器使用的是当前爪宽度。
尽管输出的“偏移”和“开始位置”参数不同，但是最后的引脚弯曲位置、引脚弯曲方向以及移动量
相同，因此没有问题。
【注 4】
关于元件
DB
的运用
使用元件 DB 时，请在实际机器上确认动作，并将调整后的参数登录到元件 DB 中。
调整后的元件数据不会在元件 DB 上重新设定。
