第 6 章 定期 检 修及保 养 6-6 将 2 处 螺丝拧松 逆时针拧开固定金属板 盖的 2 处螺丝①。 将金属盖向面前拉出的 同时②、向上 提进行取出。③ 手握电池组下方的手持 标签取出电池 组。 请勿拉扯电池组的连接器与电线。 看见电池组顶端粘贴的 红色胶布后， 再取出 10cm 即可完全取出。请双手小心拿 稳电池，避 免电池掉落。 红色胶布 电池连接器 电池组 手持标签 （握住此处拉出）
6.1 易耗品的更换
6-5
6.1.3 UPS 电池的更换
本章节就本装置 UPS（型号：BU1002SW）的电池更换作业进行说明。
主机上显示以下信息时，表示需要更换 UPS 电池（型号：BP100XS）。
仅限选装件为装有 UPS 的规格时，请按以下操作步骤对 UPS 电池进行定期更换。
错误代码
错误对话框
0x02807001
UPS 的电池容量低下。
0x02807005
UPS 上发生异常
安全上の要点
执行
UPS
电池更换时，请切断总开关电源、并在确认
UPS
电源也为切断状态后再执行。
使用注意事项
UPS
电池老化、或停电时，可能会损坏计算机内的数据。检测到错误时，请立即更换
电池。
1.
打开机柜。
2.
按照从以下操作手册中摘录的操作步骤更换电池。
另外，更换步骤中的详细注意事项在 UPS 操作手册中有记载。请务必
参照相应的操作手册进行操作。
操作步骤
用螺丝刀逆时针拧松前面板上方的 2 处螺丝直至空转（螺丝不能从前面板上取下）。①
取下前面板。②
将 2 处螺丝拧松
从金属盖上取下电池连接器①，再拔开插头。②
电池连接器
金属盖
手握此处拔开
第 6 章 定期检修及保养
6-6
将 2 处螺丝拧松
逆时针拧开固定金属板盖的 2 处螺丝①。
将金属盖向面前拉出的同时②、向上提进行取出。③
手握电池组下方的手持标签取出电池组。
请勿拉扯电池组的连接器与电线。
看见电池组顶端粘贴的红色胶布后，再取出
10cm 即可完全取出。请双手小心拿稳电池，避
免电池掉落。
红色胶布
电池连接器
电池组
手持标签
（握住此处拉出）
6.1 易耗品的更换
6-7

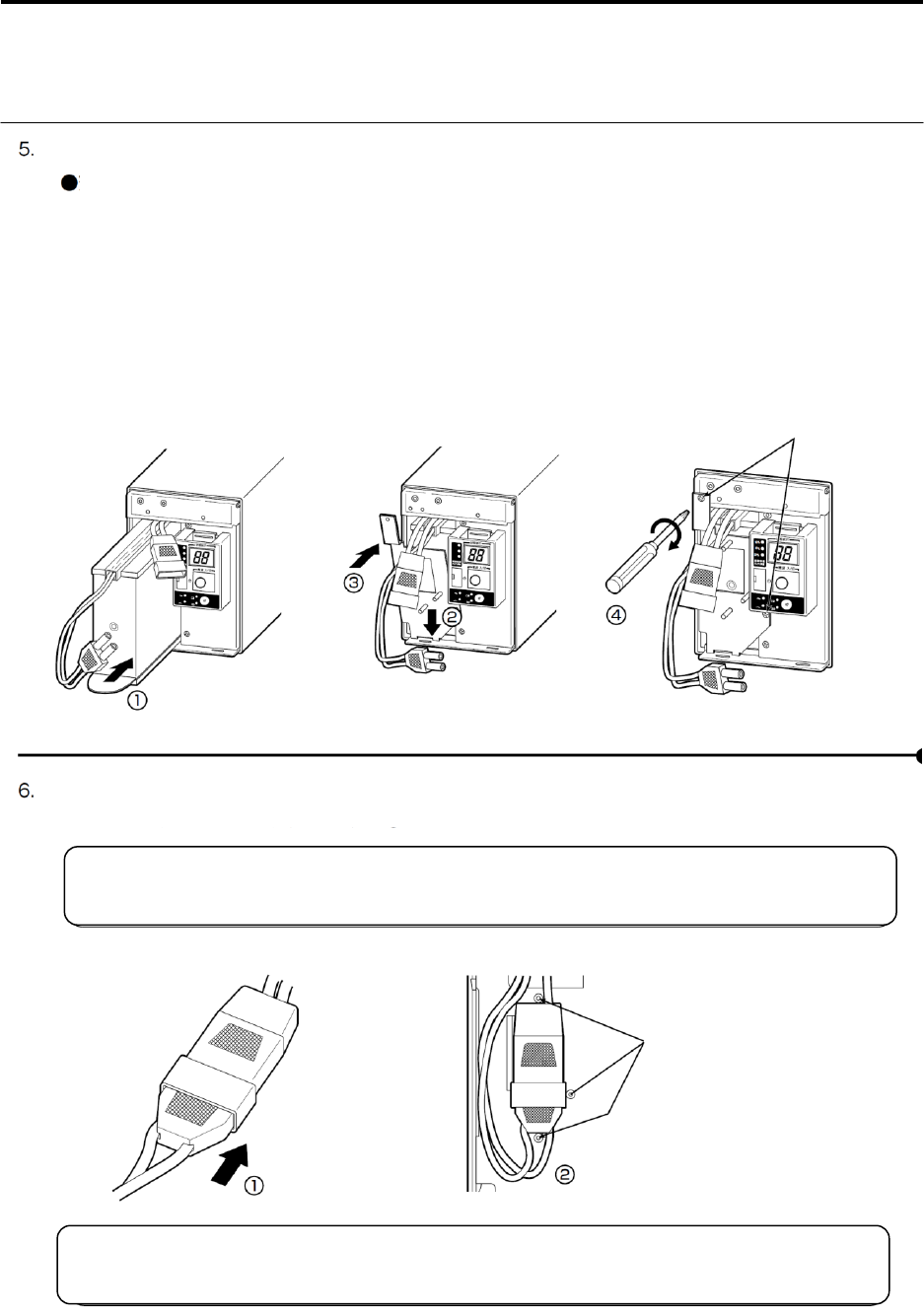

将新电池插入至装置最里侧，并安装好。①
备用电池包
BU1002SW 使用：型号 BP100XS
安装金属盖。
将金属盖下方的扣爪插入到装置本体上相对应的孔中②、并向下按压③。
然后用螺丝刀将卸下的螺丝顺时针拧紧。④
操作此步骤时请注意不要夹住电线。
拧紧 2 处螺丝
将插头完全插入连接器。①
将连接器固定在金属盖上。②
在装置停止运行状态下更换电池时，连接器连接时会发出“咔嚓”的声音，是正常现象。
金属盖上的 3 个支柱用来固定
连接器。
当插头没有完全插入连接器时，连接器无法固定在金属盖上时。
请重新将插头插好。
