第 6 章 定期检修及保养
6-8
警 告
在特殊情况下可能发生严重起火、爆炸的
危险。请勿对电池进行分解、破坏、加热、
电极间短路或扔进火中。

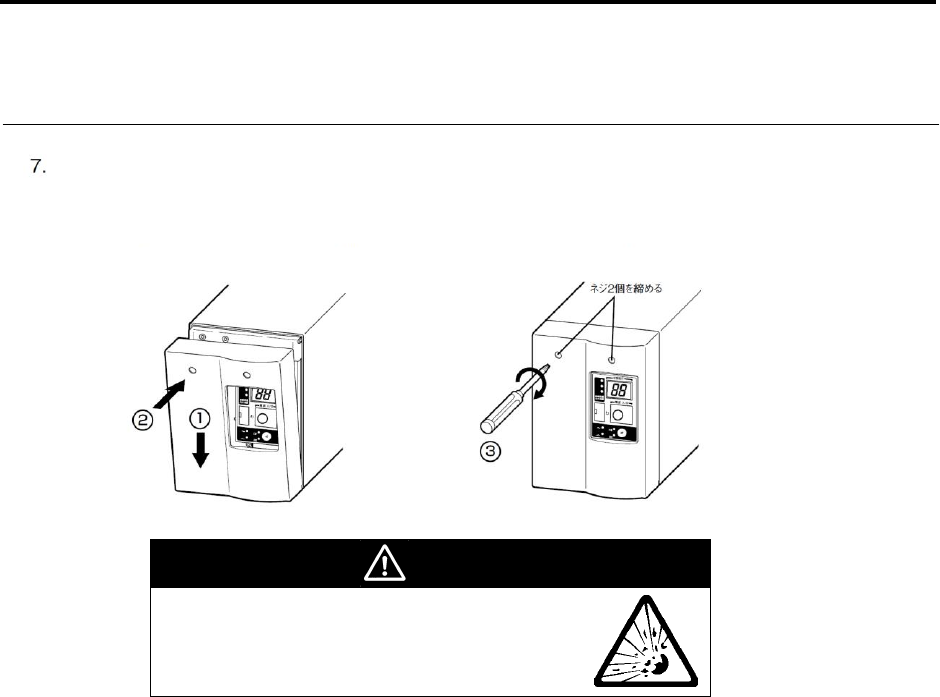

安装前面板。
将前面板下方的扣爪插入到装置本体上相对应的孔中①、并向下按压②。
用螺丝刀将前面板上方的 2 处螺丝顺时针拧紧。③
6.1 易耗品的更换
6-9
6.1.4 PLC 电池的更换
以下就本装置 CPU 设备（型号：CJ1W-BAT01）的电池更换作业进行说明。
主机上显示以下信息时，表示需要更换 CPU 设备的电池。
错误代码
错误对话框
0x02800029
检测到 PLC 电池发生异常。
安全要点
为了防止
CPU
设备的精密元件所产生的静电导致损伤、错误操作，执行更换操作时，
请务必切断本装置电源、总开关。
安全要点
执行更换操作时，请务必在切断电源后
5
分钟之内安装新电池。若无电池状态超过
5
分钟以上，则可能导致保存数据丢失。
安全要点
电池可能会发生漏液、爆裂、高温、起火等危险，故请绝对避免其＋、－极短路、或对
其充电、拆分、加热、施加强烈冲击力、或将其扔入火中。
同时，掉落地面等受到强烈撞击的电池可能会发生漏液的危险，请勿使用。
使用注意事项
PLC
电池老化时，强制通过模式无法正常运行。检测到错误时，请立即更换电池。
1.
打开机柜门
2.
拆下位于
CPU
设备外盖中的电池连接器，将旧电池拔出后更换为新电
池。
CPU
设备电池位置请参考上图○位置。
电源开始即为切断状态时，请临时接通电源并保持 5 分钟以上的通电状
态。
CPU
设备内部装有更换电池时替代电池功能、维持存储功能的电容器。
若未执行
5
分钟以上的通电，电容器中则无法存储足够的电荷，从而导
致数据在更换电池时丢失。
提 示
操作步骤
CPU 设备
PLC 设置位置
第 6 章 定期检修及保养
6-10
6.2 驱动系统上油
需要定期给位于正面门内部的 XY 轴驱动系统的滚珠丝杆上油。请按以下要领进行操作。关于
其他驱动系统中的滚珠丝杆及 LM 导轨等，根据运转条件，在该装置的使用年限内(8 年)基本不
需要上油。
润滑脂的种类及上油时间
上油部位
厂家／润滑油
上油间隔
上油方法
备注
X
电动
执行器
THK／AFB-LF
6 个月
用螺纹套连接润滑脂加注枪
为方便上油，将输送机移向左侧
Y
电动
执行器
THK／AFB-LF
6 个月
用螺纹套连接润滑脂加注枪
为方便上油，将输送机移向内侧。
LM 轴
THK／AFB-LF
6 个月
使用毛刷薄薄地涂上一层润滑脂
涂上润滑脂后，请擦去积存于行程末
端的润滑脂。
6.2.1 润滑脂加注枪
XY 轴部上油使用的润滑脂及润滑脂加注枪可从 THK 公司购入。推荐使用以下润滑脂、润滑脂
加注枪组件进行上油。
推荐润滑脂、润滑脂加注枪组件：
润滑脂 带蛇腹波纹管（THK 公司生产、AFB-LF+70）
润滑脂加注枪（THK 公司生产、MG70）
使用注意事项
请勿使用规定外的润滑脂。
6.2.2 上油方法
安全要点
上油时，请切断本装置、总开关的电源。
安全要点
上油操作中，若润滑油附着于皮肤，请用肥皂将皮肤充分洗净。
使用注意事项
将头部伸入装置内时，请小心不要撞到顶部框架。
使用注意事项
涂抹润滑脂时，请用棉纱擦去附着的旧润滑脂后再进行涂抹。行程末端下方若有滴
落的润滑脂，也请用棉纱擦拭干净。
使用注意事项
润滑油可能发生飞溅现象。上油后、使用本装置前，请务必使用棉纱擦去多余的润
滑油。若未擦拭干净，润滑脂或机油则会在装置作业中从
LM
轴、轴套上滴落，故
请务必使用棉纱擦拭干净。
