（ 2 ）设定贴片机程序路径，选择贴片机类型（ 3 ）如需在原有程序上追加数据可勾选上追加数据，确定后 CAD 数据导入完成 3 ，确定基板规格后调用已有图像或是直接在 AOI 设备上获取图像读取图像之前先进行一次分配 Area View

（5）确认导入数据 X/Y/角度/料号/元件位号在数据中的所在列

（6）输入机种类型和程序名称，确认 PCB 尺寸及分隔符后点转换按钮

（7）确定完成数据导入结束

B 特殊方式转换操作流程

（1）特殊 CAD 数据（贴片机器程序）导入窗口

（2）设定贴片机程序路径，选择贴片机类型

（3）如需在原有程序上追加数据可勾选上追加数据，

确定后 CAD 数据导入完成

3，

确定基板规格后调用已有图像或是直接在 AOI 设备上获取图像

读取图像之前先进行一次分配 Area View

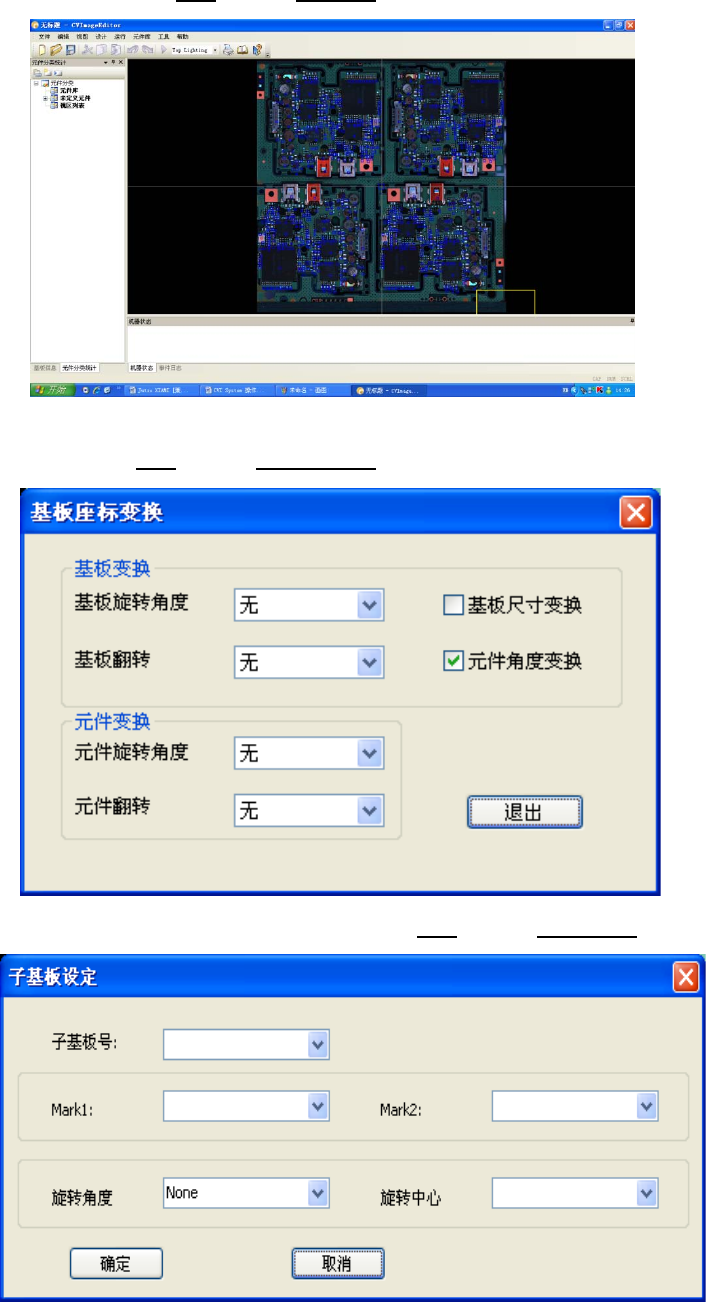

4，载入已有图像，选择设计菜单栏下载入图片

5，导入图像后，确认图像和 CAD 数据是否相吻合，如果元件或是基板需要作角度，镜像，

翻转；可以选择设计菜单栏下基板坐标变换

6，需要对拼板中其中一个进行单板设定，可以选择设计菜单栏下子基板设定
