Max 计算参数： a) X 邻域：设定 X 方向做均值运算的像素个数 b) Y 邻域：设定 Y 方向做均值运算的像素个数 判定 参数： a) 上限：亮度最大值（ 0~255 ） b) 下限：亮度最小值（ 0~255 ） 计算方法 ： 先 X 邻域和 Y 邻域做均值运算后，再计算检查窗口内部像素亮度最大值。结果符合判 定参数的范围时，判定结果为 OK 。反之，判定结果为 NG 。

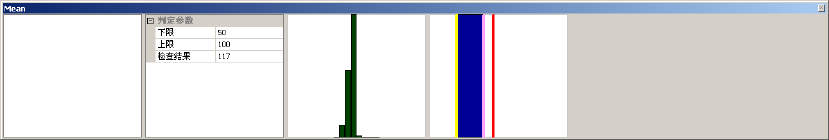

Mean
计算参数：
无
判定参数：
a) 上限：亮度最大值（0~255）
b) 下限：亮度最小值（0~255）
计算方法：
计算检查窗口内部像素亮度的平均值。结果符合判定参数的范围时，判定结果为 OK。
反之，判定结果为 NG。
Max
计算参数：
a) X 邻域：设定 X 方向做均值运算的像素个数
b) Y 邻域：设定 Y 方向做均值运算的像素个数
判定参数：
a) 上限：亮度最大值（0~255）
b) 下限：亮度最小值（0~255）
计算方法：
先 X 邻域和 Y 邻域做均值运算后，再计算检查窗口内部像素亮度最大值。结果符合判
定参数的范围时，判定结果为 OK。反之，判定结果为 NG。
Range
计算参数：
a) X 邻域：设定 X 方向做均值运算的像素个数
b) Y 邻域：设定 Y 方向做均值运算的像素个数
判定参数：
a) 上限：亮度最大值（0~255）
b) 下限：亮度最小值（0~255）
计算方法：
先 X 邻域和 Y 邻域做均值运算后，再计算检查窗口内部像素亮度最大值。结果符合判
定参数的范围时，判定结果为 OK。反之，判定结果为 NG。
