番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
56CSSZ0330 2 SHAFT ｼｬﾌﾄ
57CSSZ0340 2 STOPPER ｽﾄｯﾊﾟ
58CSSZ0350 2 WASHER ﾜｯｼｬ
59CSSZ0470 1 BKT BKT
60CSSZ0370 4 BOLT, STOPPER ﾎﾞﾙﾄ ｽﾄｯﾊﾟ
61CSSZ0380 2 BKT BKT
62CSSZ0390 4 PLATE ﾌﾟﾚｰﾄ
65H5304A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X25L
66N1086A
NUT, HEX
ﾅｯﾄ 六角         
M6 P=1.0 3ｼｭ
69H5286A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X6L
71H5288A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X10L
73H5290A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X15L
74H5292A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X20L
75H5298A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X10L
77H5300A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X15L
78H5324A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X20L
79.
BOLT, HEX
ﾎﾞﾙﾄ 六角       M5X60L
80W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
81W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
82W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
83W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
84W1040A
WASHER, FLAT
ﾜｯｼｬ 平         
3M/MX0.5X7
86K5358A
SCREW, HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿       
M3X10L
89W1012A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-5-L
90K5261H
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M5X12L
91N1082A
NUT, HEX
ﾅｯﾄ 六角         
M5 P=0.8
92N1085A
NUT, HEX
ﾅｯﾄ 六角         
M6 P=1.0
93K5256H
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M3X12L
94K5357T
SCREW, HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿       
M3X8L
95H5301A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X18L
96H5305A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X30L
97W1044A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-5
98W1011A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-4-L
99CSSZ0570 5 COLLAR ｶﾗｰ
100CSSZ0590 1 COLLAR ｶﾗｰ
101CSSZ0620 5 PIN ﾋﾟﾝ
9.2.Ｚテーブル Ｚtable(CSSZ)
CP-643ME PARTS LIST ver04
9-5
9.2.Ｚ テーブル(CSSZ)
9.2.Ｚ table(CSSZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
102CSSZ0640 1 PIN ﾋﾟﾝ
103CSSZ0650 6 PULLEY, INTERMEDIATE ﾌﾟｰﾘ 中間 ･
9.2.Ｚテーブル Ｚtable(CSSZ)
CP-643ME PARTS LIST ver04
9-6
9.2.Ｚ テーブル(CSSZ)
9.2.Ｚ table(CSSZ)
10.オプチカルコレクション Optical correction(CSGP)
CP-643ME PARTS LIST ver04
10-1

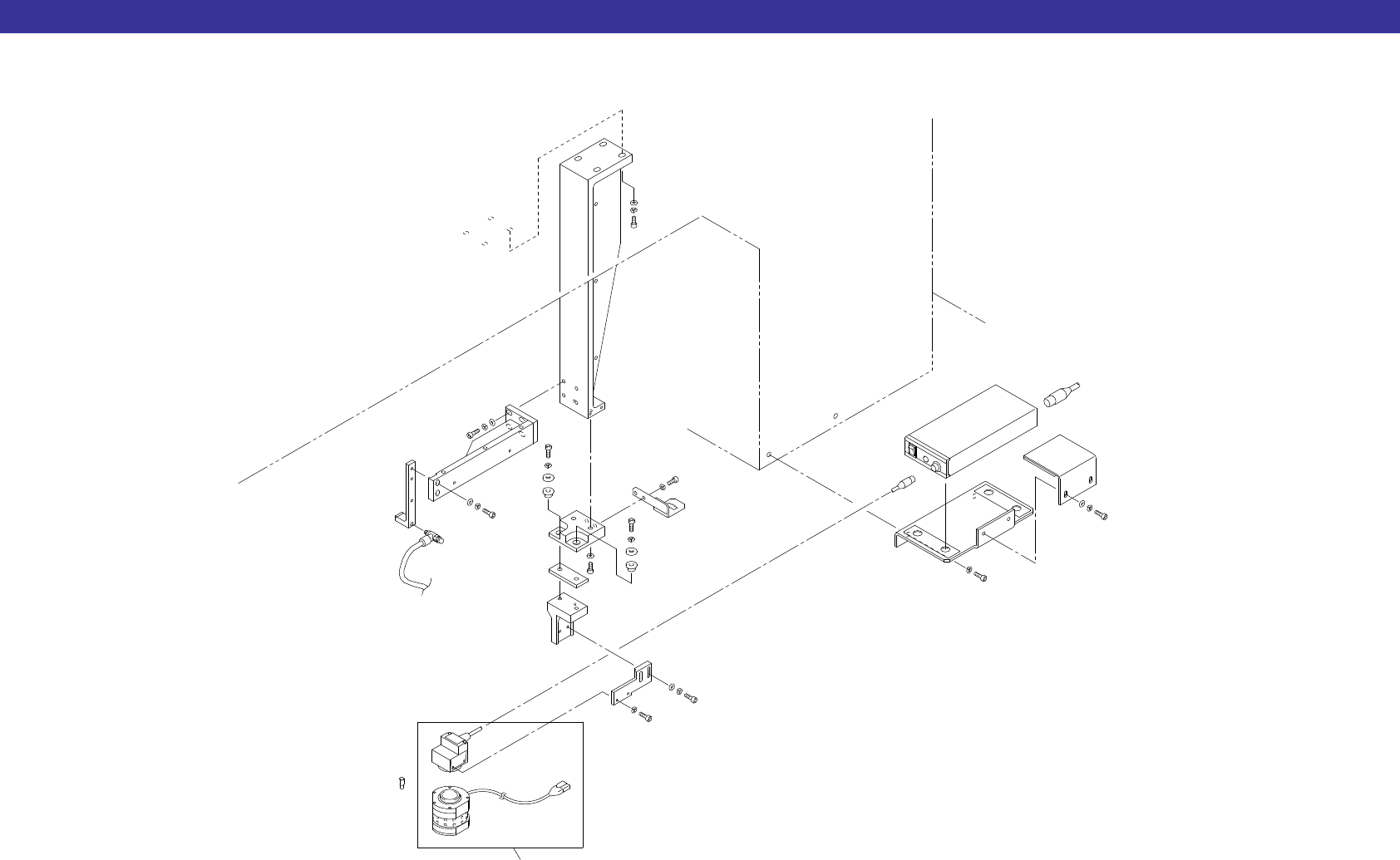

10.オプチカルコレクション(CSGP)
