组件概述 X 系列 S 型贴片机总览 2.1.1 组件的序列号 22 预防性维护 SIPLACE X 系列 S
组件概述
2.1.1 组件的序列号 X 系列 S 型贴片机总览
预防性维护 SIPLACE X 系列 S 21
2
2 组件概述
组件概述
2.1
2.1 X 系列 S 型贴片机总览
X 系列 S 型贴片机总览
2.1.1
2.1.1 组件的序列号
组件的序列号

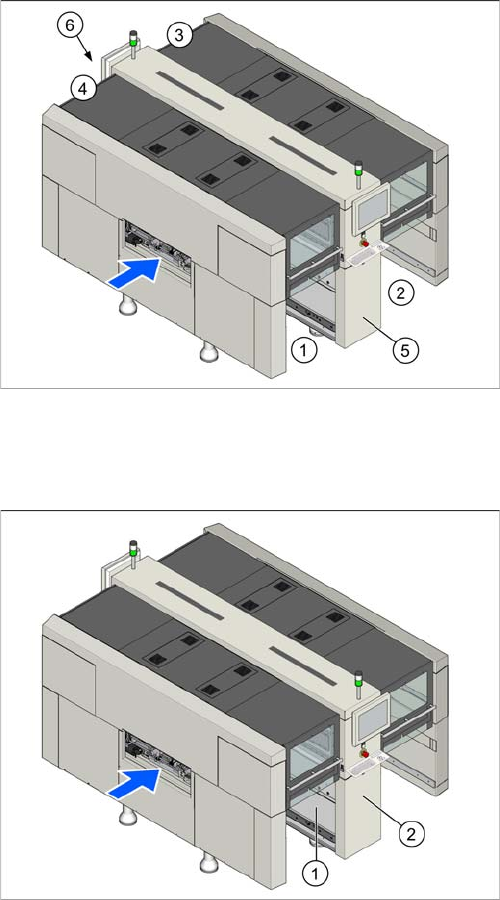

贴片机总览 （示例为 X3 S、X4 S 型贴片机）
1. 1 号位置
2. 2 号位置
3. 3 号位置
4. 4 号位置
5. GCU、 BoxPC、 I/O 模块
6. 电源
型号牌 （示例为 X3 S、X4 S 型贴片机）
您的贴片机的序列号可以在 1 号位置的铭牌 （1）和分配
器柜门 （2）的后面 （右侧，分配器上方）找到。
组件概述
X 系列 S 型贴片机总览 2.1.1 组件的序列号
22 预防性维护 SIPLACE X 系列 S
工具、耗材、零备件和磨损部件
X‑ 系列 S 型贴片机的 “ 小型维护 ” 和 “ 重大维护 ”
预防性维护 SIPLACE X 系列 S 23
3
3 工具、耗材、零备件和磨损部件
工具、耗材、零备件和磨损部件
以下列表包含了贴片机维护任务所需的所有必需的耗材、易损件、零备件及工具。
3.1
3.1 X
-
系列 S 型贴片机的“小型维护”和“重大维护”
X
-
系列 S 型贴片机的 “ 小型维护 ” 和 “ 重大维护 ”
在为 SIPLACE X 系列 S 型贴片机执行维护作业时，我们推荐您使用 “X 及 SX 系列贴片机维修工具箱
[03079042
-
xx]”。
耗材 物件号 在维修工具箱中
提供
OIL Interflon Fin Super （铁氟龙油）（用于 PCB 传送导轨上的六
角轴）
（还可使用：SIPLACE 清洁布 [00315253-xx]）
03017760-xx
Interflon Fin 润滑脂 （用于料带切割器上的切割刀片） 03020782- xx
SIPLACE 清洁布 00315253- xx X
Klüberplex BEM 34-132 润滑剂，1 kg 罐装 00374565- xx X
棉质手套 00359087- xx
防护乳胶手套 00372972- xx
无绒清洁布 03082092- xx
DIN A 4 打印纸
胶带条
用于清洁光学组件的微纤维布
乙醇
异丙醇 - 可以使用 IPA （异丙醇）作为替代品。
压缩空气
弱碱性或微碱性清洗剂 （用于保护盖）
表面保护喷油
（还可使用：400 ml 防锈剂 WD40 [00325833-xx]
或：SILPLACE 清洁布 [00315253-xx])
00328575- xx
一组 10 个用于润滑的毛刷 00370771- xx
易损件 物件号 在维修工具箱中
提供
40 µm 过滤器滤芯 03003717- xx X
过滤器滤芯 5 μm C.33-62
适合含金属观察容杯 [03038691-xx] 的过滤器 G3/4 5 μm
SX4/DX4、X 系列 S 型、X 系列版本 2+3 （源自 B090）、X4i、
D3 （全部）、HF 版本 2+3 （源自 A230）
03039182- xx
空气过滤器单元 - 2BH1000-0AB32 （冷却空气过滤器）的吸入空
气过滤器
00376006- xx X
滤芯 （用于真空泵） 03077677- xx
保护盖上导辊所用的 8.5x1.6 O 型环 03078577- xx
O 型环 DIN3771 44.12 x 2.62 - NBR70 03063579- xx
