大修
悬臂的维护工作 5.5.3 执行维护工作
52 预防性维护 SIPLACE X 系列 S
5.5.3.6
5.5.3.6 清洁 Y 轴光栅标尺
清洁 Y 轴光栅标尺
注意
在清洁刻度时始终使用柔软的擦拭布和最小的压力。
脏污的刻度可能导致计数错误，并且因此导致贴片机停
机。

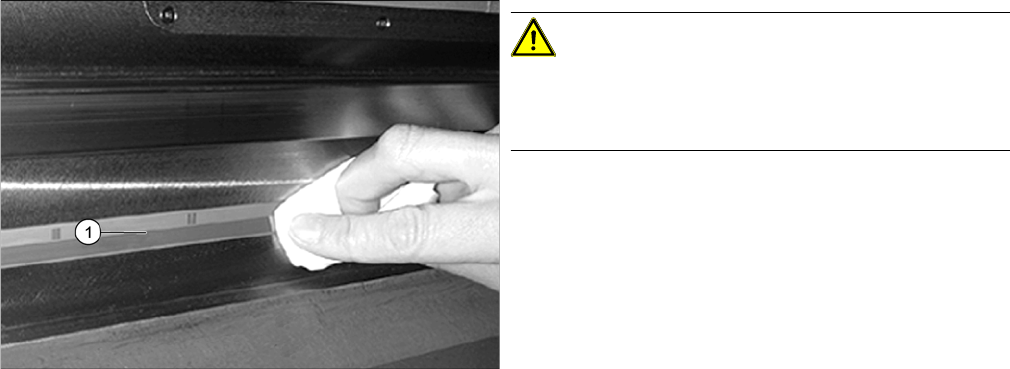

► 用一块浸湿了乙醇的无绒布清洁 Y 轴上的增量刻度
（1）。
大修
5.6.1 工具、耗材、零备件和磨损部件 传送导轨的维护工作
预防性维护 SIPLACE X 系列 S 53
5.6
5.6 传送导轨的维护工作
传送导轨的维护工作
5.6.1
5.6.1 工具、耗材、零备件和磨损部件
工具、耗材、零备件和磨损部件
▪ ESD 腕带 [00320279-xx]
▪ OIL Interflon Fin Super （铁氟龙油）[03017760-xx]
▪ 无绒清洁布 [03082092-xx]
▪乙醇
异丙醇 - 可以使用 IPA （异丙醇）作为替代品。
▪ SIPLACE 清洁布 [00315253-xx]
▪ 防护乳胶手套 [00372972-xx]
▪ 棉质手套 [00359087-xx]
5.6.2
5.6.2 准备步骤
准备步骤
???????? - ????????????
???????? - ??????????????????
► 将元件料车移出贴片机。
参阅 :
1.2 准备工作 ...... [ ➙ 12]
注意
无印刷板
执行以下任务时，贴片机中不得有印刷板。
提示
可接触性
为了更便于接触，我们建议使用以下程序：
► 使用贴片机软件调整传送导轨的各个侧边，应注意使所有传送带以及每个侧边下方的整个
区域均能轻松的接触到。
大修
传送导轨的维护工作 5.6.3 执行维护工作
54 预防性维护 SIPLACE X 系列 S
5.6.3
5.6.3 执行维护工作
执行维护工作
5.6.3.1
5.6.3.1 清洁和防护传送导轨
清洁和防护传送导轨
?????? - ??????????
移动传送导轨侧边
► 将所有传送导轨侧边移到传送导轨的同一边。使用贴片机软件将双传送导轨设置为单传送导轨模式
（右）。
► 首先，只对传送导轨处于空闲的一边执行以下的清洁和保养步骤。
清洁并保养六角轴
清洁并保养线性引导装置
注意
严格按照步骤所显示的顺序
► 请按照完全相同的顺序遵循以下步骤。
提示
保持夹持表面的清洁
► 作业期间，确保夹持表面没有任何尘土或油脂。这样做可使随后的清洁工作更加容易。
► 在一块无绒布上喷上特氟隆油，然后清洁传送导轨中
的六角轴 (1)。
或者您还可以使用一块 SIPLACE 清洁布。
注意
切勿在贴片机内部对布施用特氟隆油。请尽可能远离贴
片机。
► 为所有传送导轨的六角轴重复此程序。
► 用一块 SIPLACE 清洁布清洁并保养线性导轨 (1) 的
滑动表面。
► 为传送导轨内的所有线性导轨重复此程序。
