02 03 小型电磁继电器系列 概述 采用全自动绕线联 机， 集绕线、 包胶带、 插脚沉锡 、插脚折 弯等功能于一体 ， 高效稳定绕制线圈 ， 保证产品线圈的质 量稳定可靠 无尘化生产车间 ， 员工统一穿戴防尘 工艺服及专用防尘 鞋 ，全方位防尘 ， 确保产品的可靠性 引进先进的全自动 化设备 ，相比于传 统的人工手动操作 ， 有效的提升生产效 率和产品一致性 先进的自动化检测 设备 ，极大的提升 了检测效率 ，并能 有效的解决人为造 …
01
目录
/ CONTENT
产品简介
应用场所
精益生产
产品概述
产品特点
选型指南
技术参数
接线图
外形及安装尺寸图
产品特点
选型指南
技术参数
接线图
外形及安装尺寸图
产品特点
选型指南
技术参数
接线图
外形及安装尺寸图
底座
卡簧
概述
CDZ9-52/53/54P 小型电磁继电器
CDZ9-62P 小型电磁继电器
JQX-10F/JTX 小型电磁继电器
附录
01-03
04-07
08-11
12-15
16-22
产品简介
应用场所
小型电磁继电器作为控制回路关键元器件，采用全自动化流水线生产，保质保量，具有性能稳定、
可靠性高、大容量、环保安全等特点。广泛地应用于自动控制 ( 如冰箱、汽车、电梯、机床里的
控制电路 ) 和通信领域。
电子设备
家用电器
通讯设备
建筑设备
运输设备
机床设备
小型电磁继电器系列
概述
02 03
小型电磁继电器系列
概述
采用全自动绕线联
机，集绕线、包胶带、
插脚沉锡、插脚折
弯等功能于一体，
高效稳定绕制线圈，
保证产品线圈的质
量稳定可靠
无尘化生产车间，
员工统一穿戴防尘
工艺服及专用防尘
鞋，全方位防尘，
确保产品的可靠性
引进先进的全自动
化设备，相比于传
统的人工手动操作，
有效的提升生产效
率和产品一致性
先进的自动化检测
设备，极大的提升
了检测效率，并能
有效的解决人为造
成的漏检、误判，
保证每一只产品都
经过了准确的检测
CDZ9-52/53/54P
CDZ9-62P
JQX-10F/JTX
小型电磁继电器系列
概述
触点数目 / 额定电流
2 组 / 5A
3 组 / 5A
4 组 / 3A
触点类型 转换、常开、常闭
寿命
电气寿命 1×10
5
次
机械寿命 1×10
7
次
功能
LED 有（可选）
测试按钮和机械指示窗
有（可选）
备注：52P/54P 可选：53P 不带测试按钮
和机械指示窗
镀金触点 有（可选）
触点数目 / 额定电流 2 组 /10A
触点类型 转换、常开、常闭
寿命
电气寿命 1×10
5
次
机械寿命 1×10
7
次
功能
LED 有（可选）
测试按钮和机械指示窗 -
镀金触点 有（可选）
触点数目 / 额定电流
2 组 / 10A
3 组 / 10A
触点类型 转换、常开、常闭
寿命
电气寿命 1×10
5
次
机械寿命 1×10
7
次
功能
测试按钮和机械指示窗 -
镀金触点 有（可选）
全自动绕线
全方位防尘
自动化精益生产
自动化检测线
产品获得
多项专利
产品获得多项专利，
包括发明，
实用新型专利等，
同时具备 CE 和 CQC 等资质认证。
04 05

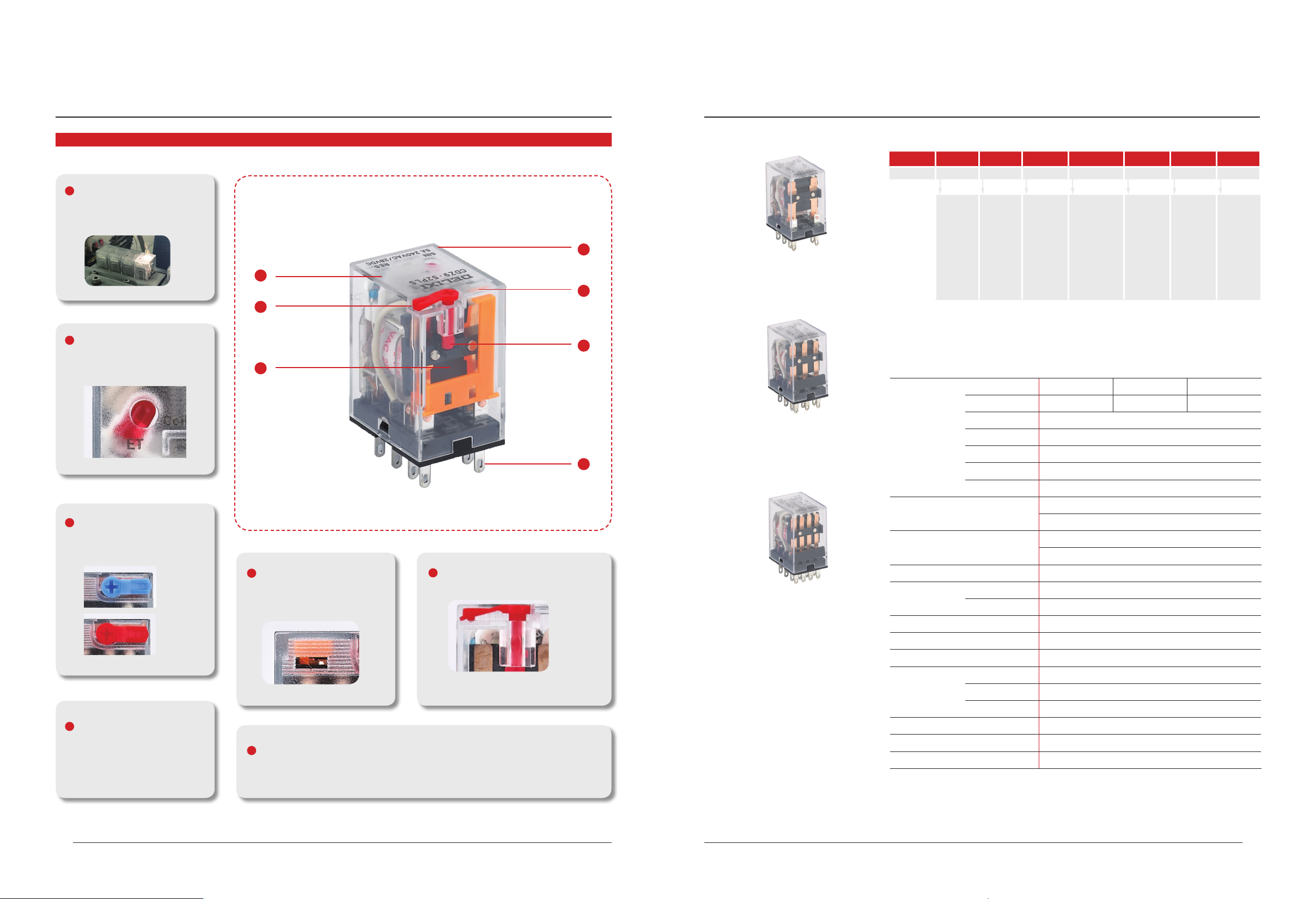

小型电磁继电器系列
CDZ9-52/54P
系列小型电磁继电器
产品特点
激光打标
产品外壳采用激光打标，
清晰，耐磨损，环保安全
1
LED 指示灯
高亮度、高寿命的 LED 指示灯，
确保工作状态清晰明了
2
彩色搭扣
蓝色及红色搭扣可区别 AC,
DC 线圈，避免产品混用
3
透明外壳
PC 高透材料，
内部结构清晰可见，
好产品质量看得见
4
机械指示窗
动作指示一目了然，
提升使用安全性
5
测试按钮
具备启动及锁定功能，提升测试效率
6
多组触点可供选择
2 组—4 组触点规格，插拔式和焊接式安装方式，满足不同使用需求
7
1
3
2
6
5
4
7
小型电磁继电器系列
CDZ9-52/53/54P
系列小型电磁继电器
产品名称 触点负载 触点数目 引出端形式 指示标志 触点形式 输入电压 线圈电压
CDZ9 5 2 P L Z D B
5 : 3~5A 2 : 2组
3 : 3组
4 : 4组
P : 插入式
W : 焊接式
L : LED灯
LS : LED灯，
测试按钮
和机械指示窗
Z : 转换
H : 常开
D : 常闭
D : 直流
缺省 : 交流
T : 6V
J : 12V
B : 24V
C : 36V
E : 48V
F : 110V
S : 127V
M : 220V
Q : 380V
选型指南
技术参数
触点
形式
2Z 2H 2D 3Z 3H 3D 4Z 4H 4D
负载
5A 5A 3A
最大切换电压
250VAC/30VDC
接触电阻
≤100mΩ
材料 银合金
电气寿命
≥10
万次
机械寿命
≥1000
万次
吸合电压（23℃）
DC:≤75%×
额定电压
AC:≤80%×
额定电压
释放电压（23℃）
DC:≥10%×
额定电压
AC:≥30%×
额定电压
最大电压（23℃）
110%×
额定电压
线圈规格
直流（DC
DC6V
～
220V
交流（AC)
AC6V
～
380V
线圈功率
DC:0.9W AC:1.2VA
吸合时间
≤20ms
释放时间
≤20ms
介质耐压
同极触点之间
1200VAC/1min(
漏电流
1mA)
异极触点之间
1200VAC/1min(
漏电流
1mA)
触点与线圈
1500VAC/1min(
漏电流
1mA)
绝缘电阻
≥100MΩ(500VDC)
环境温度
-25
～
+55
℃
安装方式
PCB
印刷板式
、插座式
