德力西电气CDZ9小型电磁继电器选型样本20240625.pdf - 第8页
10 11 线圈规格 额定电压 DC （ V) 额定电流 ±10 （ mA ） 线圈电阻 ±10% （ Ω ） 最大连续外加电压 (V) 吸合电压 （ Max ） 释放电压 （ Min ） 额定功耗 （ W ） 6 150 40 额定电压 × 11 0 % ≤75% × 额定电压 ≥10% × 额定电压 0.9 9 100 90 12 75 16 0 24 37.5 640 36 25 1440 48 18.7 2560 11 0 8.…
08 09
小型电磁继电器系列

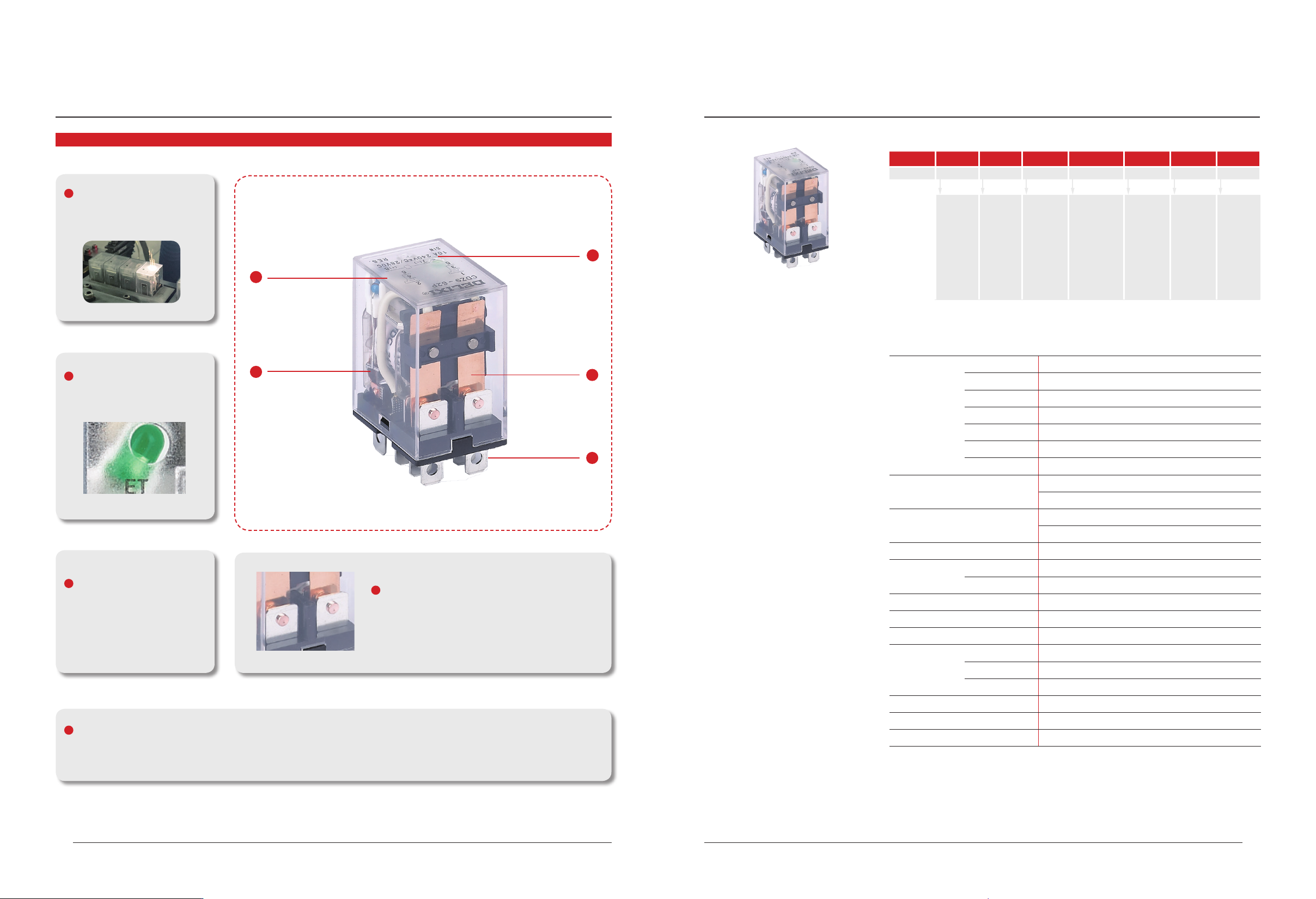

CDZ9-62P
系列小型电磁继电器
产品特点
LED 指示灯
高亮度、高寿命的 LED 指示灯，
确保工作状态清晰明了
2
透明外壳
PC 高透材料，
内部结构清晰可见，
好产品质量看得见
3
1
2
3
5
4
5
多组触点可供选择
2 组触点规格，插拔式和焊接式安装方式，满足不同使用需求
4
大容量
产品采用大容量触点，额定电流为 10A，
有效保证了产品的稳定使用
激光打标
产品外壳采用激光打标，
清晰，耐磨损，环保安全
1
选型指南
技术参数
触点
形式
2Z 2H 2D
负载
10A
最大切换电压
250VAC/30VDC
接触电阻
≤100mΩ
材料 银合金
电气寿命
≥10
万次
机械寿命
≥1000
万次
吸合电压（23℃）
DC:≤75%×
额定电压
AC:≤80%×
额定电压
释放电压（23℃）
DC:≥10%×
额定电压
AC:≥30%×
额定电压
最大电压（23℃）
110%×
额定电压
线圈规格
直流（DC
DC6V
～
220V
交流（AC)
AC6V
～
380V
线圈功率
DC:0.9W AC:1.2VA
吸合时间
≤20ms
释放时间
≤20ms
介质耐压
同极触点之间
1200VAC/1min(
漏电流
1mA)
异极触点之间
1200VAC/1min(
漏电流
1mA)
触点与线圈
1500VAC/1min(
漏电流
1mA)
绝缘电阻
≥100MΩ(500VDC)
环境温度
-25
～
+55
℃
安装方式
PCB
印刷板式
、插座式
产品名称 触点负载 触点数目 引出端形式 指示标志 触点形式 输入电压 线圈电压
CDZ9 6 2 P L Z D B
6 : 7~10A 2 : 2组 P : 插入式
W : 焊接式
L : LED灯 Z : 转换
H : 常开
D : 常闭
D : 直流
缺省 : 交流
T : 6V
J : 12V
B : 24V
C : 36V
E : 48V
F : 110V
S : 127V
M : 220V
Q : 380V
小型电磁继电器系列
CDZ9-62P
系列小型电磁继电器
10 11
线圈规格
额定电压
DC
（
V)
额定电流
±10
（
mA
）
线圈电阻
±10%
（
Ω
）
最大连续外加电压
(V)
吸合电压
（
Max
）
释放电压
（
Min
）
额定功耗
（
W
）
6 150 40
额定电压
×110%
≤75%
×
额定电压
≥10%
×
额定电压
0.9
9 100 90
12 75 160
24 37.5 640
36 25 1440
48 18.7 2560
110 8.2 13444
220 4 53778
额定电压
AC
（
V)
额定电流
±10
（
mA
）
线圈电阻
±10%
（
Ω
）
最大连续外加电压
(V)
吸合电压
（
Max
）
释放电压
（
Min
）
额定功耗
（
W
）
6 200 10.5
额定电压
×110%
≤80%
×
额定电压
≥30%
×
额定电压
1.2
9 133 23.6
12 100 42
24 50 168
36 33 378
48 25 672
110 10.9 3529
220 5.4 14116
380 3.1 42116
接线图
小型电磁继电器系列
CDZ9-62P
系列小型电磁继电器

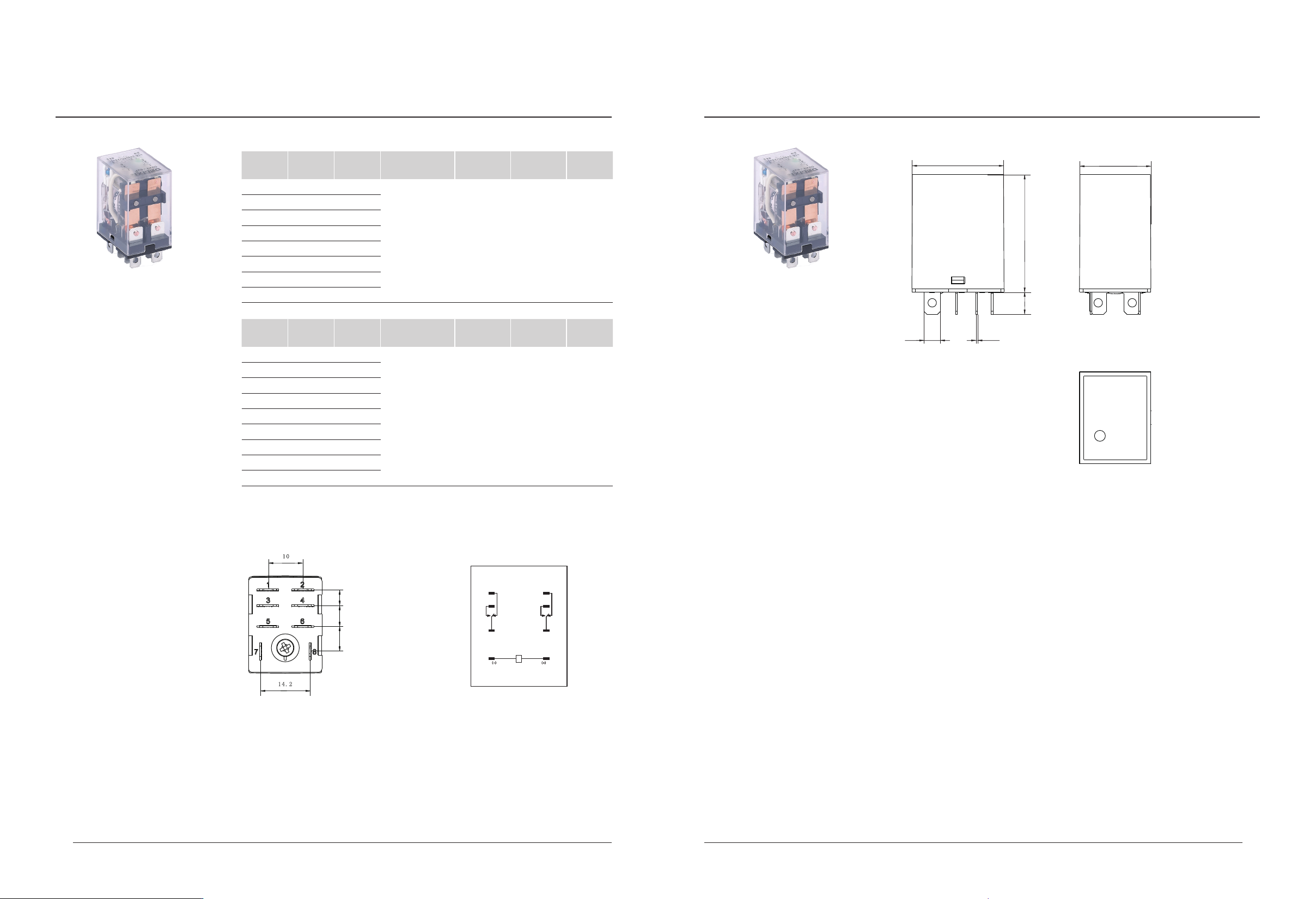

外形及安装尺寸
小型电磁继电器系列
CDZ9-62P
系列小型电磁继电器
外形 尺寸（单位：mm）
脚位 图/接线图
CD Z9-62 P
CD Z9-52 P
m ax 21 . 0
m ax 35 . 0
m a x 2 7 . 0
7 .5
0 .5
4 .9
1 2
3 4
5 6
7 8
(-) ( + )
1 0
4 .5 4 .7 8 .6
1 4. 2
外形尺寸（单位：mm）
脚位图/接线图
CDZ 9-6 2P
CDZ 9-5 2P
m ax 2 1. 0
m ax 3 5. 0
m a x 2 7.0
7 .5
0 .5
4 .9
1 2
3 4
5 6
7 8
(-) (+)
1 0
4 .5 4. 7 8 .6
1 4. 2
错版 正版
4.6 6 7 .1 5
12 13
小型电磁继电器系列

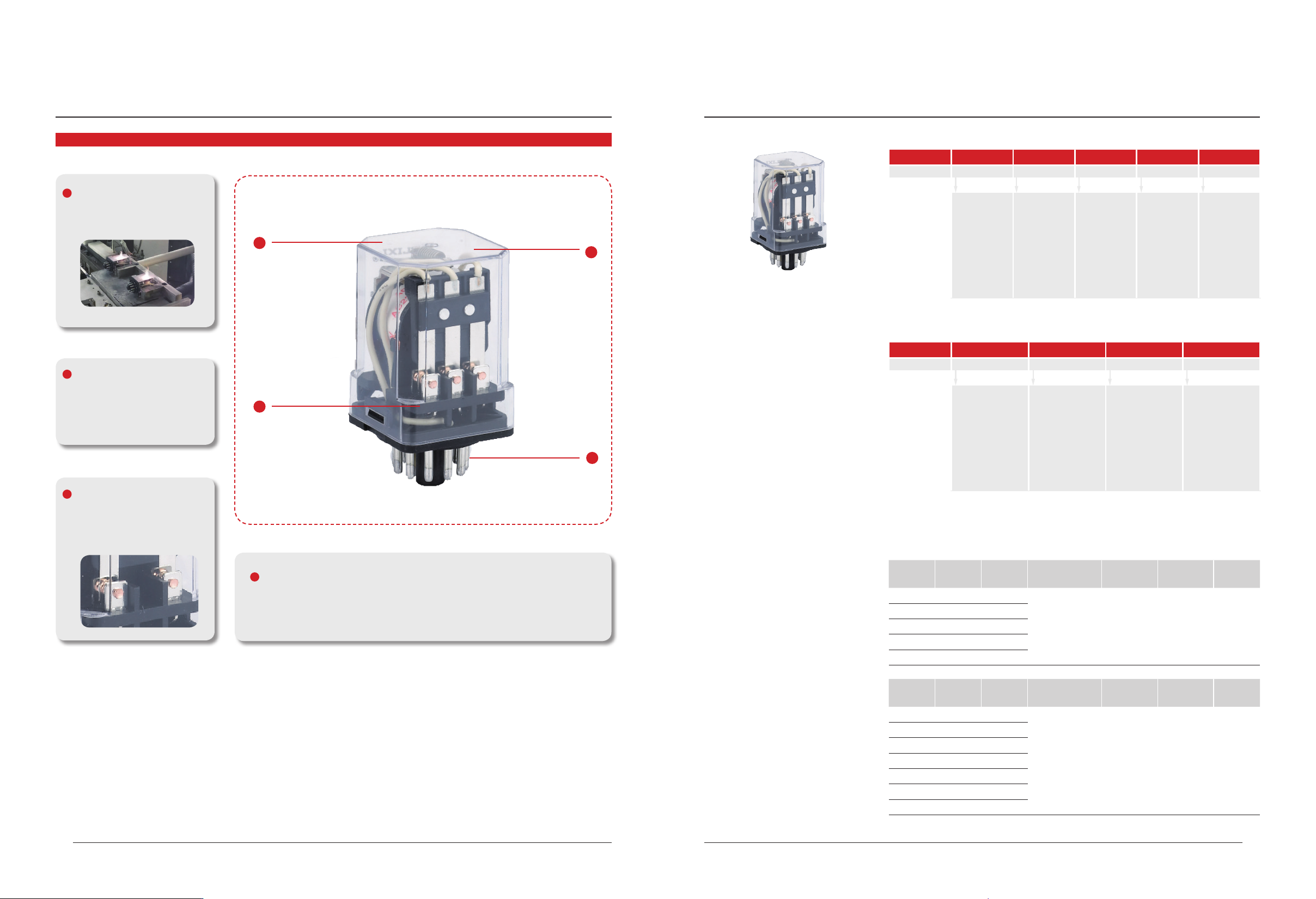

JQX-10F
、
JTX
系列小型电磁继电器
产品特点
激光打标
产品外壳采用激光打标，
清晰，耐磨损，环保安全
1
透明外壳
PC 高透材料，
内部结构清晰可见，
好产品质量看得见
2
2
3
1
4
3
大容量
产品采用大容量触点，
额定电流为 10A，
有效保证了产品的稳定使用
4
多组触点可供选择
2/3 组触点规格，插拔式和焊接式安装方式，满足不同使用需求
小型电磁继电器系列
JQX-10F
、
JTX
系列小型电磁继电器
产品名称 触点负载 触点数目 触点形式 输入电压 线圈电压
JQX 10F 2 Z D B
10F : 10A 2 : 2组
3 : 3组
Z : 转换
H : 常开
D : 常闭
D : 直流
缺省 : 交流
T : 6V
J : 12V
B : 24V
C : 36V
E : 48V
F : 110V
S : 127V
M : 220V
Q : 380V
产品名称 触点数目 触点形式 输入电压 线圈电压
JTX 2 C D B
2 : 2组
3 : 3组
C : 转换 D : 直流
缺省 : 交流
T : 6V
J : 12V
B : 24V
C : 36V
E : 48V
F : 110V
S : 127V
M : 220V
Q : 380V
选型指南
线圈规格
额定电压
DC
（
V)
额定电流
±10
（
mA
）
线圈电阻
±10%
（
Ω
）
最大连续外加电压
(V)
吸合电压
（
Max
）
释放电压
（
Min
）
额定功耗
（
W
）
6 300 20
额定电压
×110%
≤75%
×
额定电压
≥10%
×
额定电压
1.8
12 150 80
48 37.5 1280
110 16 6722
220 8.1 26888
额定电压
AC
（
V)
额定电流
±10
（
mA
）
线圈电阻
±10%
（
Ω
）
最大连续外加电压
(V)
吸合电压
（
Max
）
释放电压
（
Min
）
额定功耗
（
W
）
6 450 4.7
额定电压
×110%
≤80%
×
额定电压
≥30%
×
额定电压
2.7
12 225 18.7
24 112.5 74.7
48 56.2 298.7
110 24.5 1568.5
220 12.3 6274.1
380 7 18718
