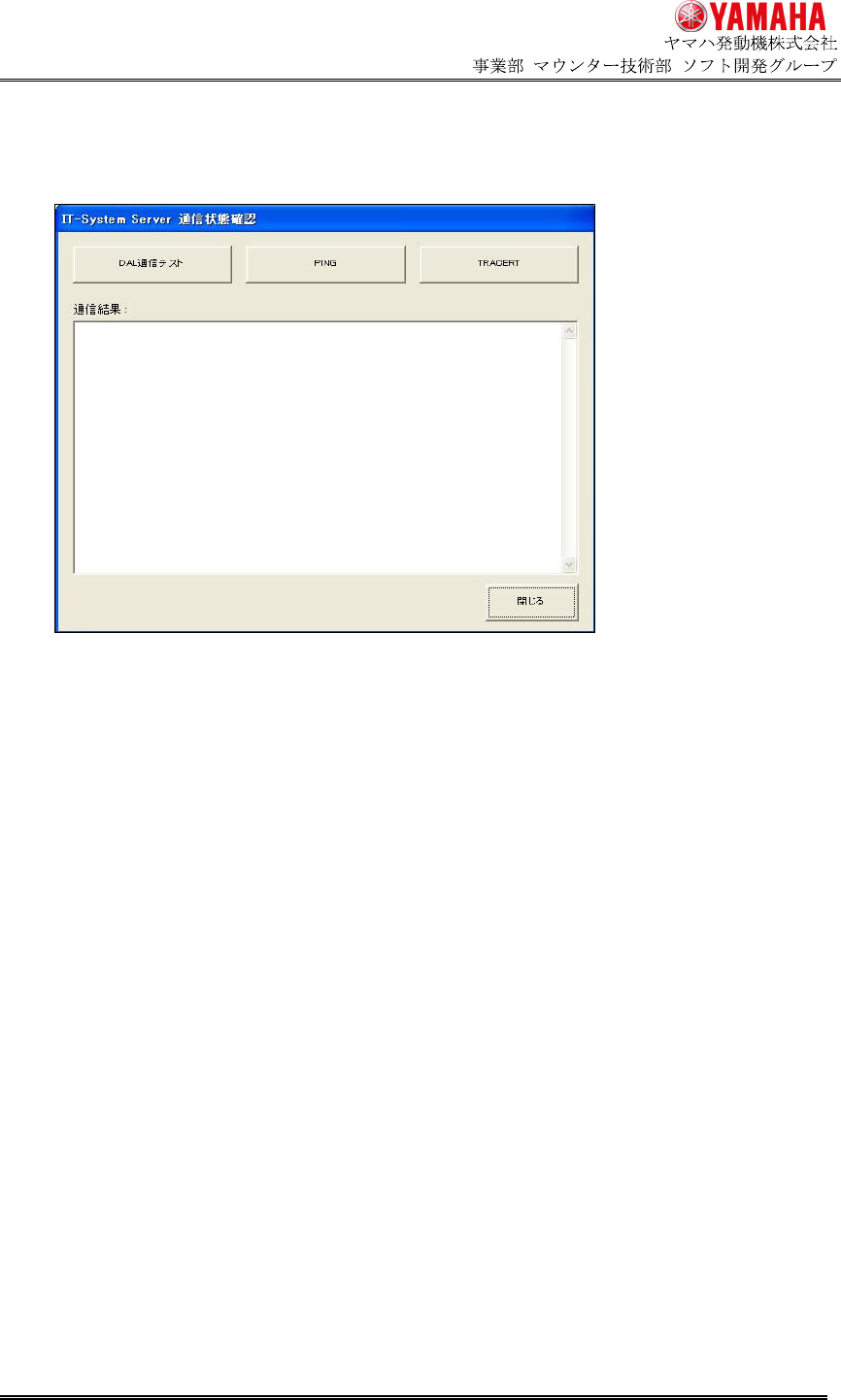

2.IT-SystemServer 通信状態確認画面を表示します。
画面上部のボタンをクリックすることで、各種通信状態が確認できます。
機能毎の動作は、次項で説明します
・「DAL 通信テスト」ボタン
IT-SystemServer の DAL サービスが完全に起動しているかを確認できます。
通信実行後、テキストボックスに結果が表示されます。
結果が失敗だった場合、以下のボタンから原因を追跡できます。
・「PING」ボタン
通信が確立されているかを確認できます。
DAL 通信テストで失敗する原因として、通信が確立されていない場合があります。
通信実行後、テキストボックスに結果が表示されます。
・「TRACERT」ボタン
通信経路上の通信機器の情報が確認できます。
DAL 通信テストや PING に失敗した場合、通信経路のどこで問題があるかを確認できます。
通信実行後、テキストボックスに結果が表示されます。
備考：
DAL 通信テストに失敗し、その原因が特定できなかった場合は、
ネットワーク管理者にご相談ください。
IM
MDOC-SOFT50114
12/15
【IT-SystemServer の DAL サービスが完全に起動しているかを確認する場合】
確認画面上部の「DAL 通信テスト」ボタンをクリックします。
1)DAL 接続確認
IT-SystemServer の DAL サービスが、応答できる状態かを確認します。
応答した場合、「OK!DAL が応答しました」と表示されます。
応答しなかった場合、「NG!DAL が応答しません」と表示されます。
注記 1：
LAN ケーブルが抜けていた場合、「NG!DAL が応答しません」と表示されます。
その
そのその
その際
際際
際、
、、
、メッセージ
メッセージメッセージ
メッセージが
がが
が表示
表示表示
表示されるまでに
されるまでにされるまでに
されるまでに約
約約
約 20
2020
20 秒
秒秒
秒かかる
かかるかかる
かかる場合
場合場合
場合があります
がありますがあります
があります。
。。
。
注記 2：
外段ナビまたはリールエクスプローラ起動中、
IT-SystemServer の DAL サービスを再起動させた場合、
起動直後
起動直後起動直後
起動直後の
のの
の 1
11
1 回目
回目回目
回目は
はは
は、
、、
、必
必必
必ず
ずず
ず「
「「
「NG!DAL
NG!DALNG!DAL
NG!DAL が
がが
が応答
応答応答
応答しません
しませんしません
しません」
」」
」と
とと
と表示
表示表示
表示されます
されますされます
されます。
。。
。
2 回目以降、実行時の通信状態を表示します。
2)DAL 起動確認
IT-SystemServer の DAL サービスが、完全に起動しているかを確認します。
起動している場合、「OK!DAL が完全に起動しています」と表示されます。
起動していない場合、「NG!DAL が段取り情報を取り込んでいません」と表示されます。
※この場合、段取り情報の取り込みが完了するまで待った後、再度実行してください。
完了までの時間は、環境により異なります。
1.DAL 
2.DAL 
IM
MDOC-SOFT50114
13/15
【通信が確立されているかを確認する場合】
確認画面上部の「PING」ボタンをクリックします。
出力内容は、PING コマンド標準出力の仕様に従います。
通信が確立されている場合、以下の画像のように表示されます。
「Replayfrom …」と表示していれば OK です。
注記：
LAN ケーブルが抜けていた場合、「Destinationhostunreachable…」と表示されます。
その
そのその
その際
際際
際、
、、
、メッセージ
メッセージメッセージ
メッセージが
がが
が表示
表示表示
表示されるまでに
されるまでにされるまでに
されるまでに約
約約
約 20
2020
20 秒
秒秒
秒かかる
かかるかかる
かかる場合
場合場合
場合が
がが
があります
ありますあります
あります。
。。
。
IT-System Server PC
IT-System Server IP
