操作手册Ⅰ Rev00
前言
本书概要
本书是为进行 KE-2070／KE-2080 生产的操作方法入门书。
学习掌握了本书内容后，就可使用制作的生产程序，进行基板的生产。
有关生产程序的制作、其他设置方法等，请参见另一本操作手册Ⅱ』（程序员·管理者用）。
此外，有关生产的详细信息，收录在附件 CD『2070/2080 使用说明书』中。
关于标示
● 菜单名、命令名等用「」标示。
菜单名等连续时用“／”标示。
例如：「文件」／「打开」。
● 固有名词用“ ”标示。
● 键名用[ ] 标示。
例如：[ESC] 、[ENTER]
● 手册名用『』标示。
例如：『KE-2080 使用说明书』
● 有关联的复数名称略去共同文字部分以 “/” 标示
例如：KE-2070 及 KE-2080 → KE-2070/2080
Windows 2000 及 Windows XP → Windows 2000/XP
本书的构成
● 第 1 章 装置概要
讲解本装置的构成和概要。
●
第 2 章 作业程序
讲解投入电源到生产的流程。
●
第 3 章 生产时的各项处理
针对生产中常见的错误问题，讲解其原因和解决方法。
※ 本书是为掌握 KE-2070／KE-2080 生产操作方法的入门书。本书未刊载的内容，请参见附
件 CD『2070/2080 使用说明书』。
1S-
操作手册Ⅰ Rev00

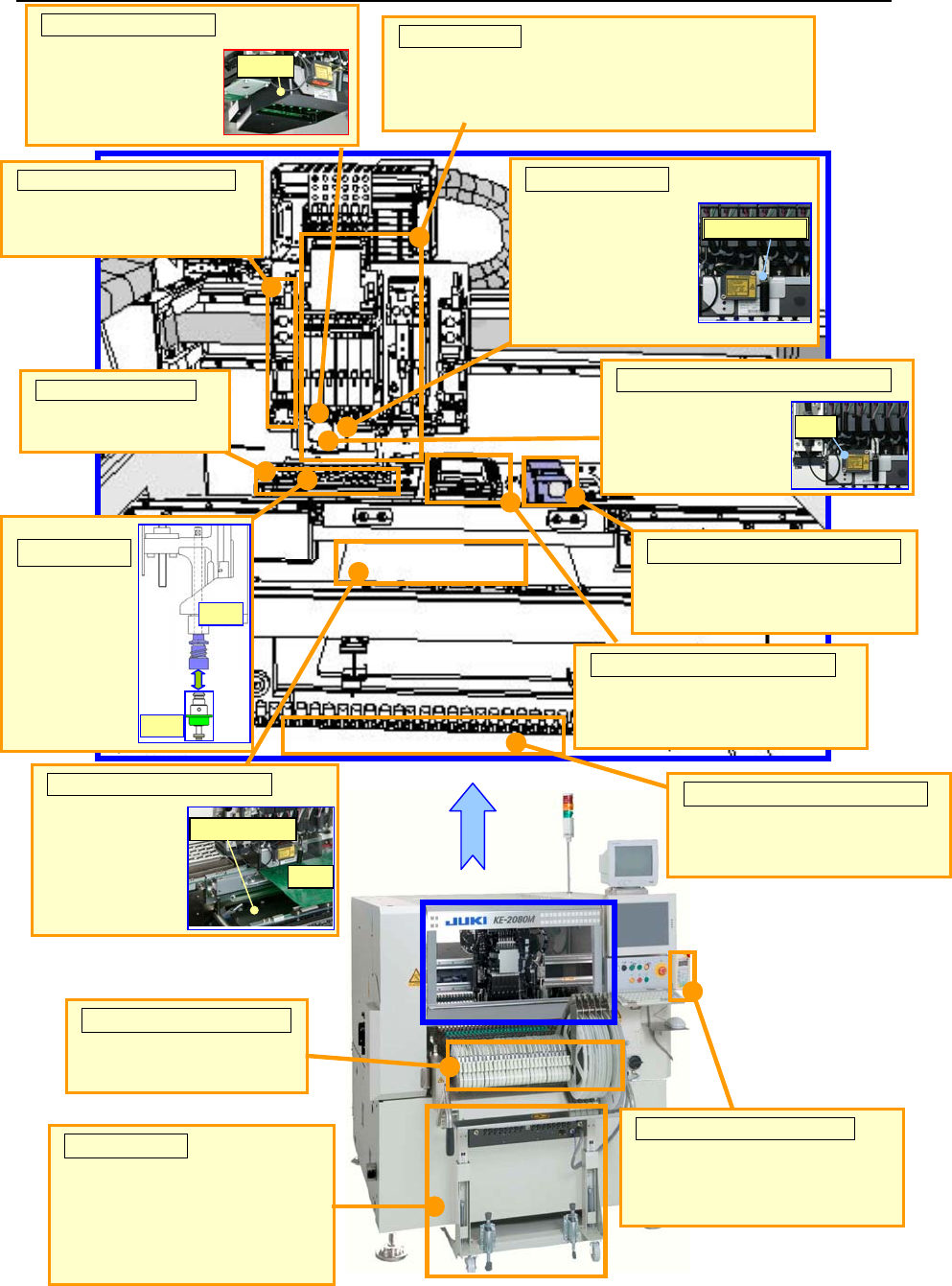

用语集
贴片头（Head）
吸取元件、确定中心、进行贴片。「LNC60 贴片头」有
6 个贴片头，「IC 贴片头」（只限于 KE-2080）有 1 个
贴片头。
ATC（AutoToolChanger）
VCS（VisionCenteringSystem）
OCC（OffsetCorrectionCamera）
用于确认基板上的标记、对准
贴片坐标位置的摄像机。
共面性检查（Coplanarity）
吸嘴（Nozzle）
贴片
吸嘴
HMS（Height Measurement System）
HMS
坏板标记识别器
坏版标记识别器
LNC60（激光单元）
为求取元件中心(定
中心)的激光功能。
(可以同时确定 6 个元
件的中心)
LNC60
支撑台（SupportTable）
供料器台架（FeederBank）
支撑台
基板
带式送料器（TapeFeeder）
统一更换台车
HOD（HandheldOperatingDevice）
对破裂基板，可用此传
感器识别出不良基板
（电路）的标记（坏版
标记）。避免在有坏版标
记的电路上进行贴片。
（选项）
用于求出带引脚或球的元件中
心的摄像机。
安装在贴片
头（ LNC60 或
IC）端部吸取
元件用的单
元。
主要用于测量基板或
元件高度的传感器
存放吸嘴的单元。
支撑基板用的台
子。使用支撑销可
以提高稳定性。
用于检测带引脚元件有无引脚悬
浮（不良品）用的传感器。（选项）
供给芯片等基板贴装用元
件的元件供给装置。
安装带式送料器等元件供
给装置的底盘。
元（OCC 等）需要对准基板
置（进行示教）等时
作盘，
事先把带式送料器等元件供给
装置装配好，在进行新生产准备
工作时把整个台车套上就可，可
节省准备工作时间。
在各单
的贴片坐标位
用此操
2S-
操作手册Ⅰ Rev00
1 装置概要

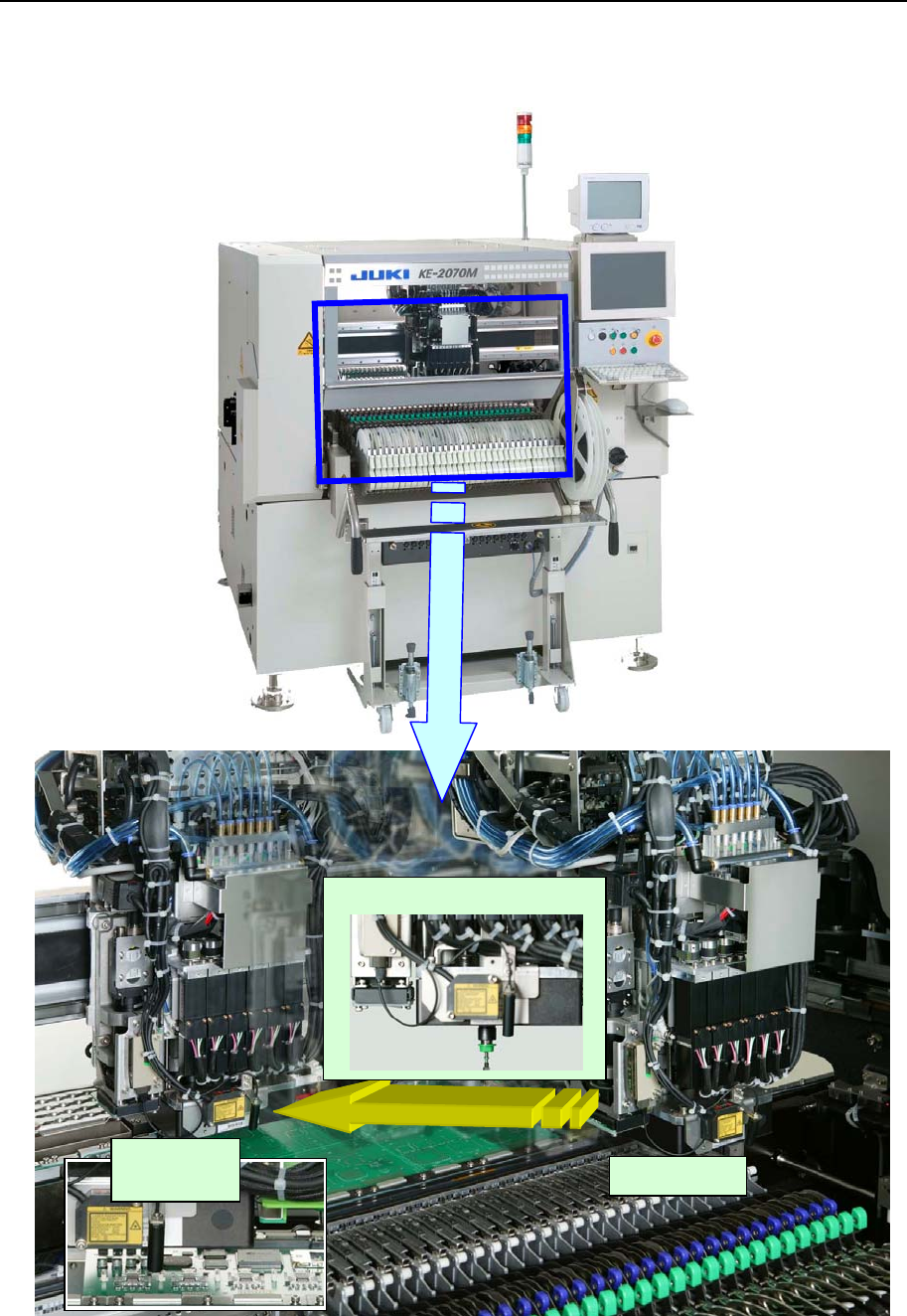

1-1 本装置概要
本装置，是用于焊接印刷电路板、或在涂布粘胶剂的电子电路基板上贴装电子元件的装置。
贴片头从元件供应装置（带式送料器等）吸取元件，求出元件的中心后，将元件贴装到经过
编程的基板上的贴片坐标上。
③在基板上
贴装元件
②识别元件中心及移动贴装位置
①吸取元件
