预防性维护 HF 维护 2003 年 3 月版 9 每 4 个月维护 43 切记遵守 ESD 规定！ 9 9 9 ○ 覆盖供料器区域，以免损坏元件供料器 模块和贴片头前部。 9 ① 从转换印制电路板上，拆下用于贴片头 前部的带式电缆。 ② 拆下压缩空气软管。 （使用 DLM 1 和 DLM 1-6 贴片头维护箱 中的钳子） 。 9 9 9 9 ③ 松开贴片头前部上的 4 个螺丝 （使用 3 mm 六角套筒扳手） ，卸下前部。 拧下螺丝时…
维护 预防性维护 HF
9 每 4 个月维护 2003 年 3 月版
42
预防性维护 HF 维护
2003 年 3 月版 9 每 4 个月维护
43
切记遵守 ESD 规定！
9
9
9
○ 覆盖供料器区域，以免损坏元件供料器模块和贴片头前部。
9

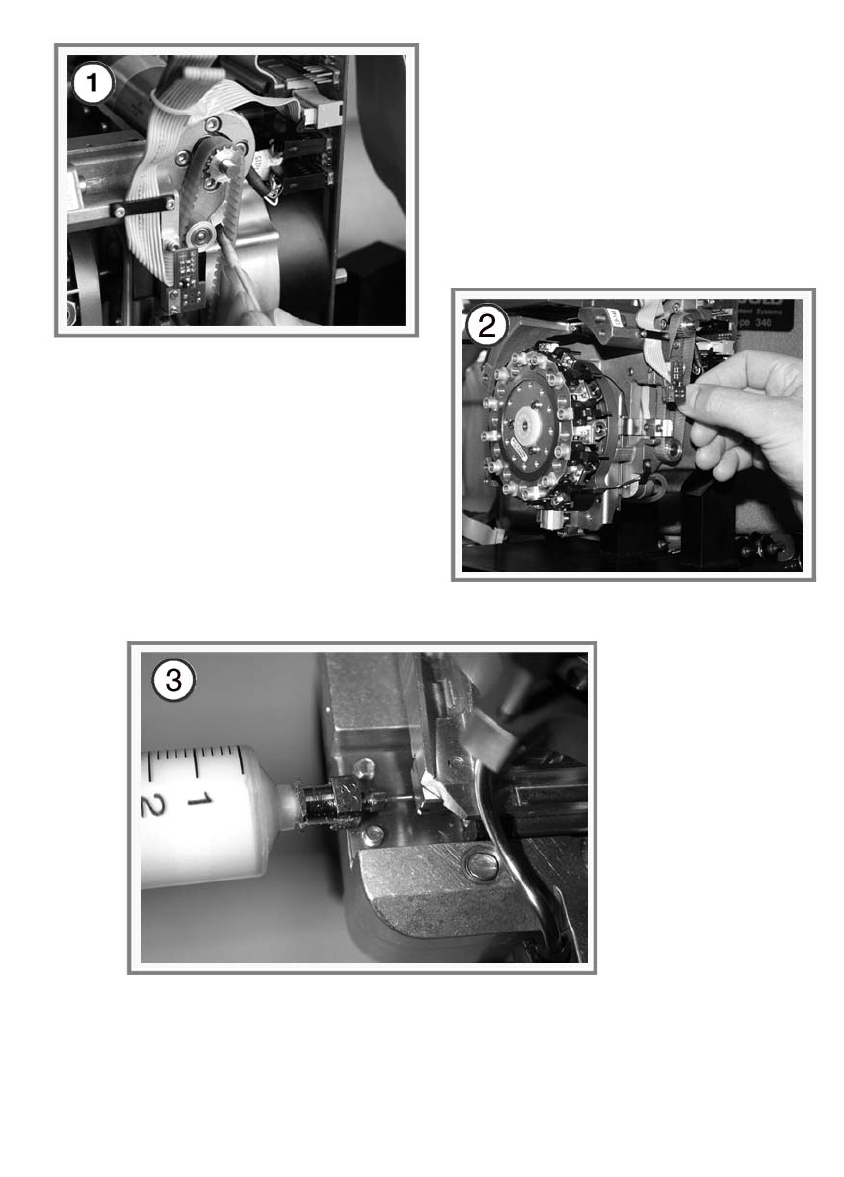

① 从转换印制电路板上，拆下用于贴片头前部的带式电缆。
② 拆下压缩空气软管。
（使用 DLM 1 和 DLM 1-6 贴片头维护箱中的钳子）。 9
9
9
9
③ 松开贴片头前部上的 4 个螺丝 （使用 3 mm 六角套筒扳手），卸下前部。
拧下螺丝时，握住贴片头的前部。 9
小心，不要损坏白色的塑料真空分配器盘和真空分配器。 9
9
旋转星形轴半圈，以免损坏带阀门推杆的阀门推杆驱动装置。 9
9
○ 将贴片头的前部放在软的 ESD 表面上 （使用下部的阀门推杆）或将其放置在适当的支架上。
○ 取下段位器光栅盘，并将其存放在提供的容器中。
9
9
维护 预防性维护 HF
9 每 4 个月维护 2003 年 3 月版
44
9
