第 4 章 操作篇
4-9 手动控制
171
4
4-9-3. 台架控制
在顶部菜单中按[手动控制] - [台架控制]的顺序触摸后，将显示[台架控制]画面。
[台架控制]画面仅在用户级别为[MAINTENANCE（维护）]时才会显示。
触摸共通面板选择对象单元，画面左上方将显示选择的单元。
一次性更换台车规格装置的画面
固定台架规格装置的画面
第 4 章 操作篇
4-9 手动控制
172
记号
名称
说明
(a)
供料器台架信息
显示供料器台架类型。
•
无：无一次性更换台车，或处于已下降的状态
•
电动台架
(RF)
：
28
个全带式
RF
供料器一次性更换台车
※ 在固定台架规格装置中，显示电动台架(RF)
(b)
一次性更换台车示
意图
安装了一次性更换台车时，会显示此项。
※在固定台架规格的装置中不显示
(c)
一次性更换台车状
态
※在固定台架规格
装置中不显示
显示单元的一次性更换台车的上升/下降状态，通过分组中的按钮使
一次性更换台车上升/下降。
一次性更换台车上升过程中，或虚拟一次性更换台车的状态下，会显
示[上升]和红圈（ ）。
如果无一次性更换台车，或一次性更换台车会被上升的状态下，则显
示[下降]和黑圈（ ）。
触摸[一次性更换台车上升]，会使一次性更换台车上升，进行识别。
触摸[一次性更换台车下降]，则使一次性更换台车下降。
(c)
台架维护
※在一次性更换台
车规格装置中不显
示
为了进行维护，在装置电源为
ON
的状态下取下和安装台架时所执行
的操作。
点击[开始取下]解除安全盖子的锁紧，使台架电源 OFF。※操作后请
执行台架的取下操作。
点击[安装完毕]，确认台架的安装位置上升传感器为 ON 之后，使台
架电源为 ON。
《注意事项》
为了确认固定台架安装是否正确，在安装位置上附带有上升传感器
（向上方推起固定的结构）。装置规格为该传感器 OFF，主电路也
OFF（与一次性更换台车下降同样，是为了确保安全的规格）。因
此，在取下固定台架的状态下轴不能动作。
(e)
切割状态
一次性更换台车上配备有切割器单元时，显示切割器单元的开
/
关，
用分组中的按钮进行切断动作。
切割器打开时，显示[开]及黑圈（ ）。
切割器关闭时，显示[闭]及红圈（ ）。
触摸
[
切割切断
]
，即进行切割器切断动作。
(f)
版本信息表示
显示[供料器・台架的版本信息]对话框，用于确认台架及台架上已安
装的供料器版本信息。
第 4 章 操作篇
4-9 手动控制
173
4

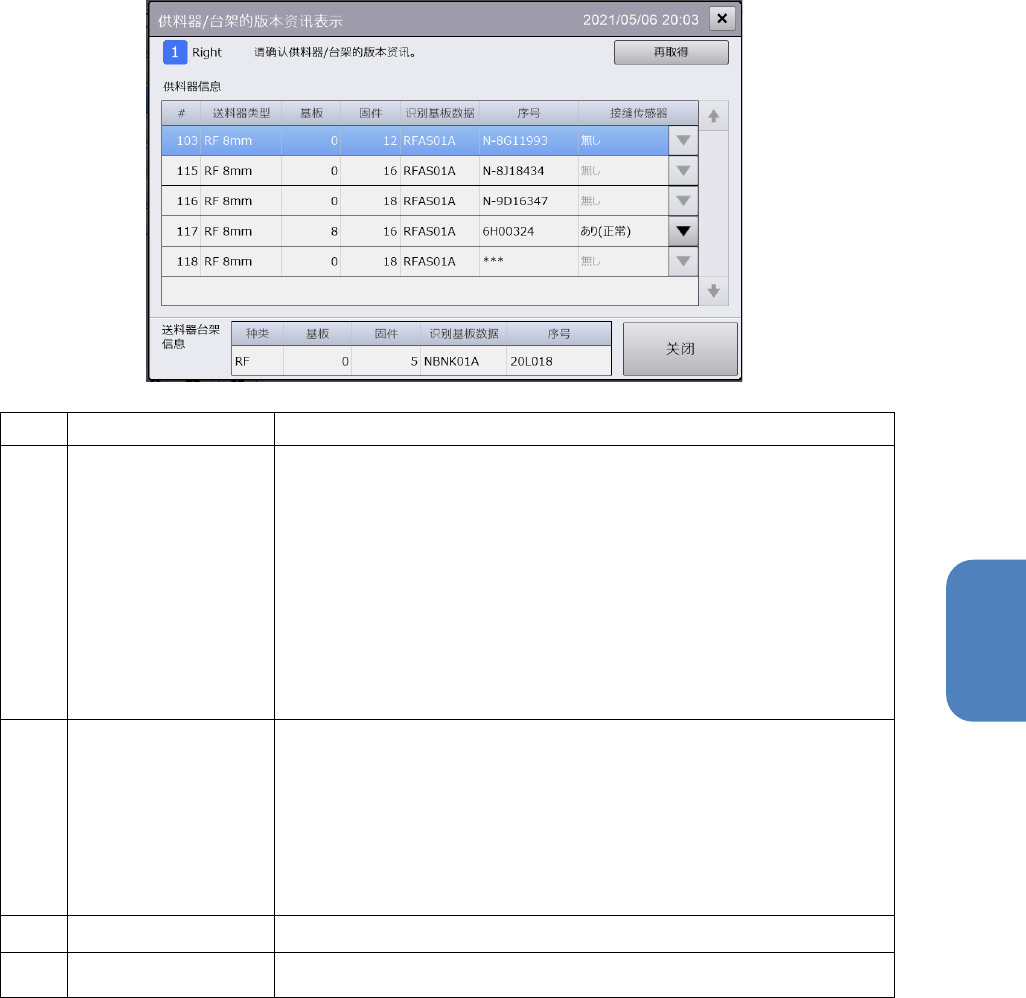

确认供料器・台架的版本信息
触摸[版本信息表示]按钮后，将显示[供料器・台架的版本信息]对话框，用于确认台架及台架上已安装的
供料器版本信息。
记号
名称
说明
(a)
供料器信息列表 显示台架上已安装的供料器版本信息。
•
#
：显示供料器的供给位置号
•
种类：显示供料器的种类
•
基板：显示供料器基板的参数版本
•
固件：显示供料器基板固件的当前版本
•
识别基板数据：显示供料器基板的基板识别
ID
•
序号：显示供料器基板的个别序列号
•
接头传感器：显示接头传感器的有无，设置处于故障时的状态。
如设置为
[
在故障
]
，则不进行利用接头传感器的搭接动作。
无法取得各种信息时，将显示“***”。
(b)
送料器台架信息列表 显示台架的版本信息。
•
种类：显示台架的种类
•
基板：显示台架基板的参数版本
•
固件：显示台架基板固件的当前版本
•
识别基板数据：显示台架基板的基板识别
ID
•
序号：显示台架基板的个别序列号
无法取得各种信息时，将显示“***”。
(c)
再取得 重新取得台架及供料器的版本信息，更新画面。
(d)
关闭
关闭[供料器・台架的版本信息] 对话框。
