第 4 章 操作篇
4-14 数据制作步骤
325
4
14 触摸[下一页]。
在贴片头吸取元件时，会显示[吸取、废弃]画面。
废弃吸取中的元件。
15 触摸[下一页]。
显示[确认注册信息]的确认画面。
触摸[表示明细]，即显示注册元件的详细信息。
16 触摸［注册］，注册元件。
结束元件生成向导，返回[编辑数据库]画面，元件注册即告完成。
第 4 章 操作篇
4-14 数据制作步骤
326
4-14-8. 制作异形元件（有球）的资料

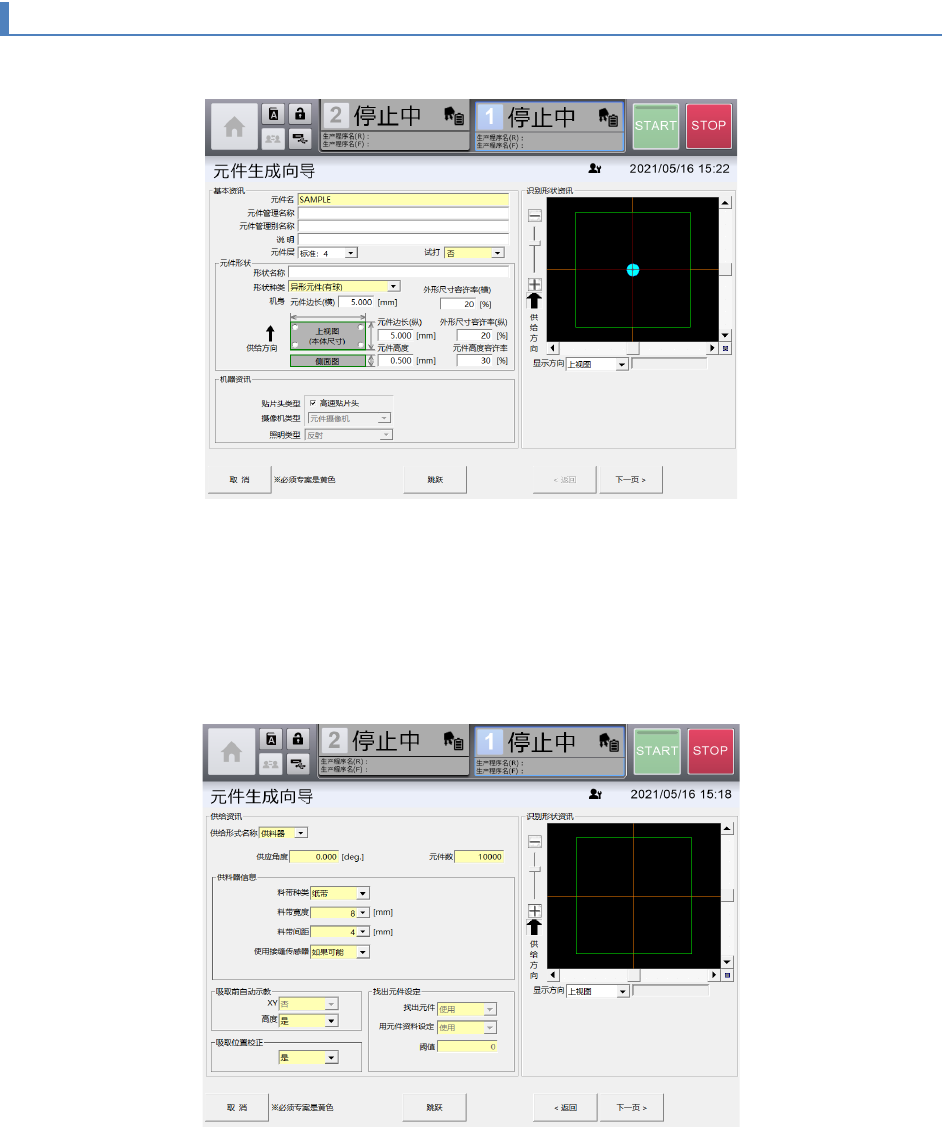

1 打开［元件生成向导］画面后，输入元件名。
2 从［形状种类］的下拉列表中，选择异形元件（有球）。
3
选择元件贴片中使用的[贴片头类型]。
有些尺寸的元件，因选择的贴片头，有时不能生成元件数据。
4 触摸[下一页]。
显示［供给资讯］画面。
5 从下拉列表中分别选择[供给形式名称]、[供应角度]、[元件数]。
6
从下拉列表中分别选择[供料器信息]的[料带种类]、[料带宽度]、[料带间距]。
第 4 章 操作篇
4-14 数据制作步骤
327
4
7 触摸[下一页]。
显示[吸取、废弃]画面。
以摄像机图像为基础制作、编辑元件数据时，应使吸嘴吸取元件。
8 触摸[下一页]。
显示［影像存取］画面。
