D4 预防性维护 7 4 个月维护
2008 年 8 月中文版
47
切记遵守 ESD 规定。
7
7
7
○ 覆盖供料器区域可保护供料器组件和贴片头前部。
7

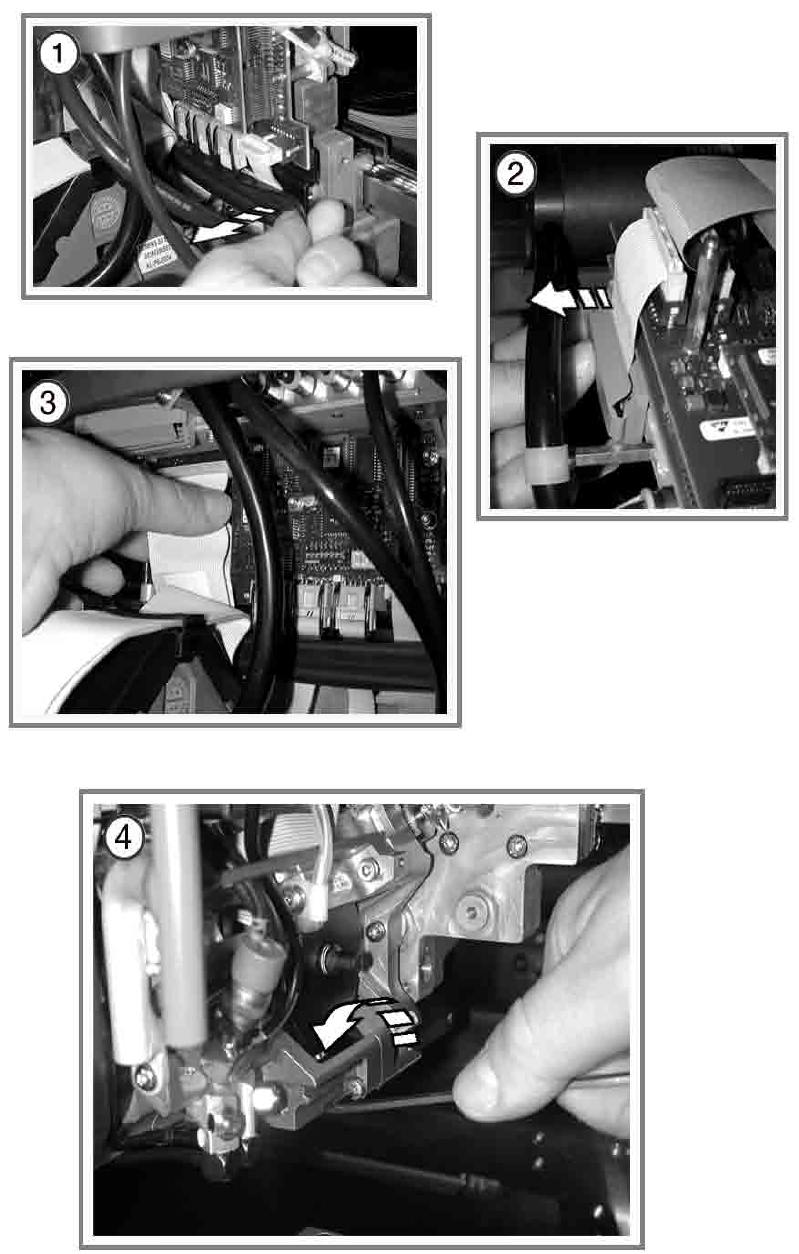

① 打开应变消除装置。
② 释放带状电缆上方的夹持器。
③ 拉出两条带状电缆。
7
④ 松开贴片头前部上的 4 个螺丝 （使用 3 mm 六角套筒扳手），然后拆下前部。
拧下螺丝时，握住贴片头的前部。 7
注意不要碰到真空分配器。 7
7
旋转星形轴半圈，以免损坏带阀门推杆的阀门推杆驱动装置。 7
7
○ 将贴片头的前部放在软的 ESD 表面上 （使用下侧的阀门推杆）或将其放置在适当的头支架
上。
○ 取下段位器光栅盘，并将其存放在提供的容器中。
