包装要领书 1 1. 贴装头装置相关 1- 1. 包装材料的使用 对阀切换装置进行固定。 请准备好 25mm×100mm 的保护用胶带，按下图所示将一头回折 10mm 。 擦掉阀切换装置中 LM 导轨滑动块侧面的脏污，粘贴上面所说的保护用胶带（粘性面），要贴到贴片 头正面侧为止。（保护用胶带的回折部为贴片头正面侧。） 使成为空隙 6 ～ 7mm 的位置再贴胶带 。 把回折 10mm 的 一面作为内侧。
包装要领书
目
录
1.
贴装头装置相关
.................................................................................................... 1
1-1. 包装材料的使用 .............................................................................................. 1
2. XY
装置相关
......................................................................................................... 4
2-1. 贴装头部的固定 .............................................................................................. 4
2-2. X 框架的固定 .................................................................................................. 5
3. LCD
监视器
.......................................................................................................... 6
4.
底座上表面
........................................................................................................... 7
5.
信号灯、安全护罩、供料器设置台
....................................................................... 8
5-1. 信号灯 ............................................................................................................ 8
5-2. 安全护罩、供料器设置台 ............................................................................... 8
6.
主机整体
............................................................................................................. 10
7.
供料器台车
......................................................................................................... 12
8.
包装附属品
......................................................................................................... 18
8-1. 包装纸箱外包装 ............................................................................................ 19
8-2. 包装纸箱内装物清单 ..................................................................................... 20
包装要领书
1
1.
贴装头装置相关
1-1.
包装材料的使用
对阀切换装置进行固定。
请准备好 25mm×100mm 的保护用胶带，按下图所示将一头回折 10mm。
擦掉阀切换装置中 LM 导轨滑动块侧面的脏污，粘贴上面所说的保护用胶带（粘性面），要贴到贴片
头正面侧为止。（保护用胶带的回折部为贴片头正面侧。）
使成为空隙 6～7mm 的位置再贴胶带
。
把回折 10mm 的
一面作为内侧。
包装要领书
2

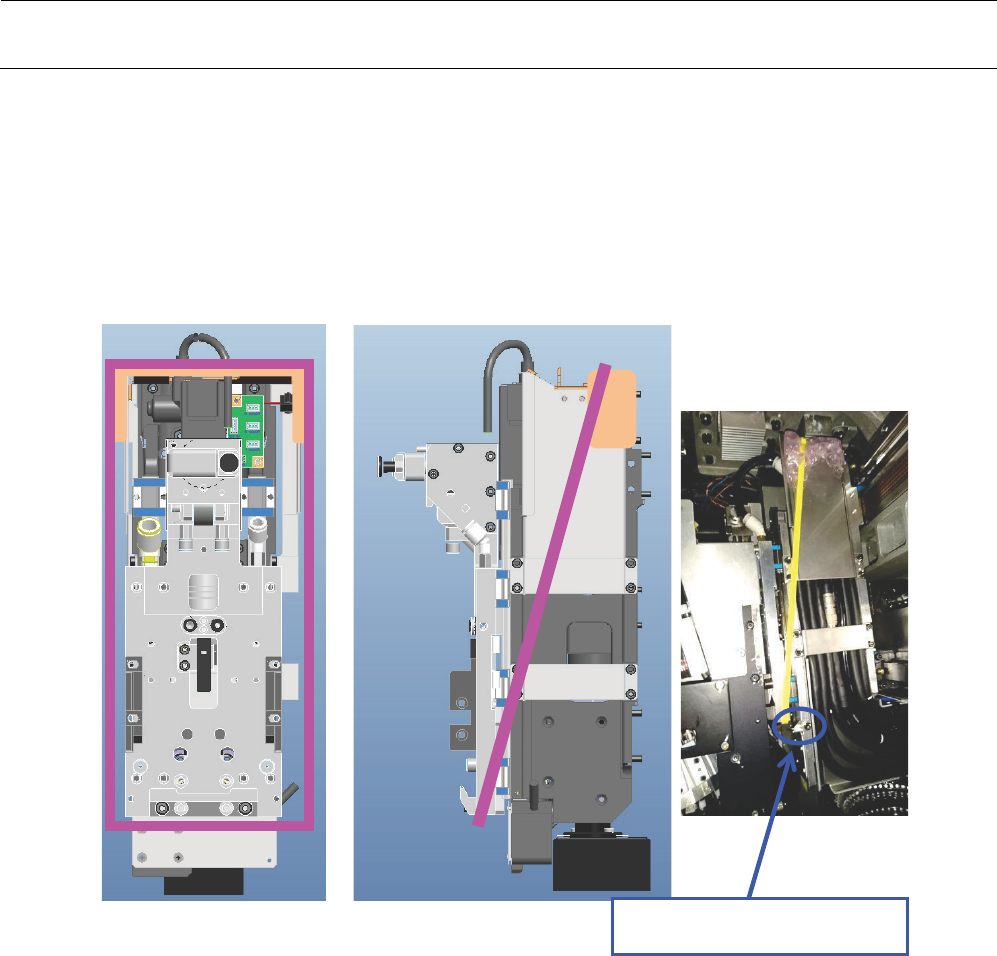

为了防止运输时 Z 轴工作台下落到机械限位，用扎线扣带固定。
用下述的扎线扣带将工作台下部和 Z 轴装置上端予以固定。
气泡包装膜 100×200 mm
HX006740000 CABLE BAND 份数：各２（对左右贴片头实施）
注意不要弯曲润滑脂护罩
