包装要领书
3

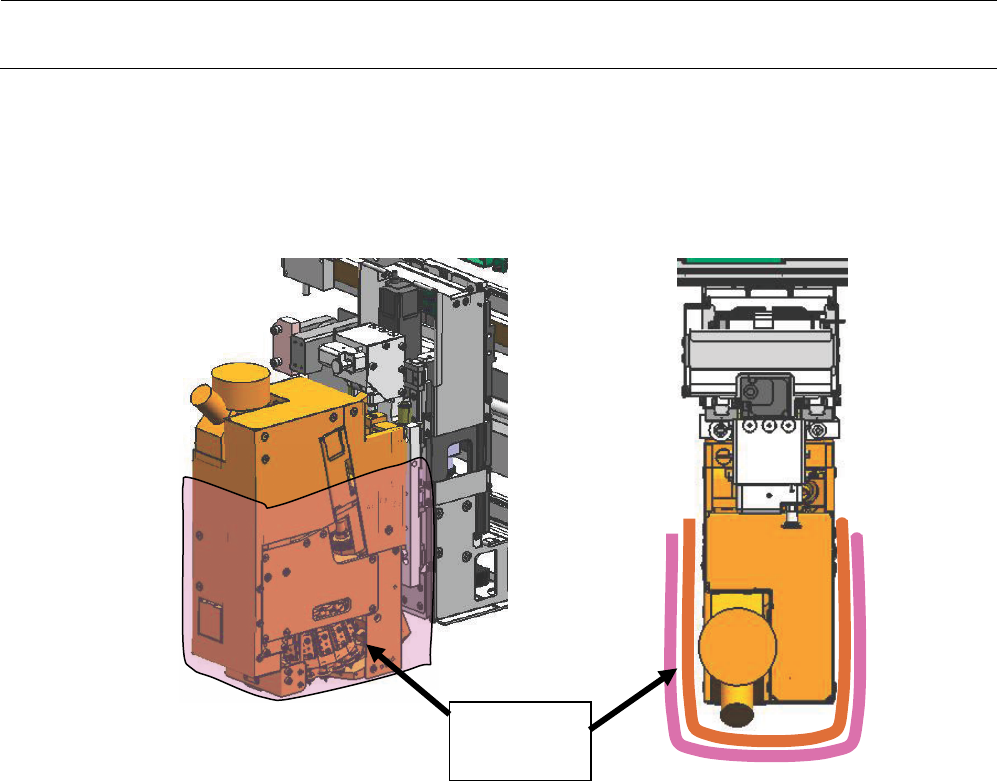

请用防锈纸（王子 F-TEX 公司生产的“KS-VCI FEROBRITE U-35SS-1（塑料用）”覆盖贴装头下部，
其上面再用气泡包装膜覆盖，以纤维丝胶带固定。
防锈纸
气泡包装膜
包装要领书
4
2. XY
装置相关
2-1.
贴装头部的固定

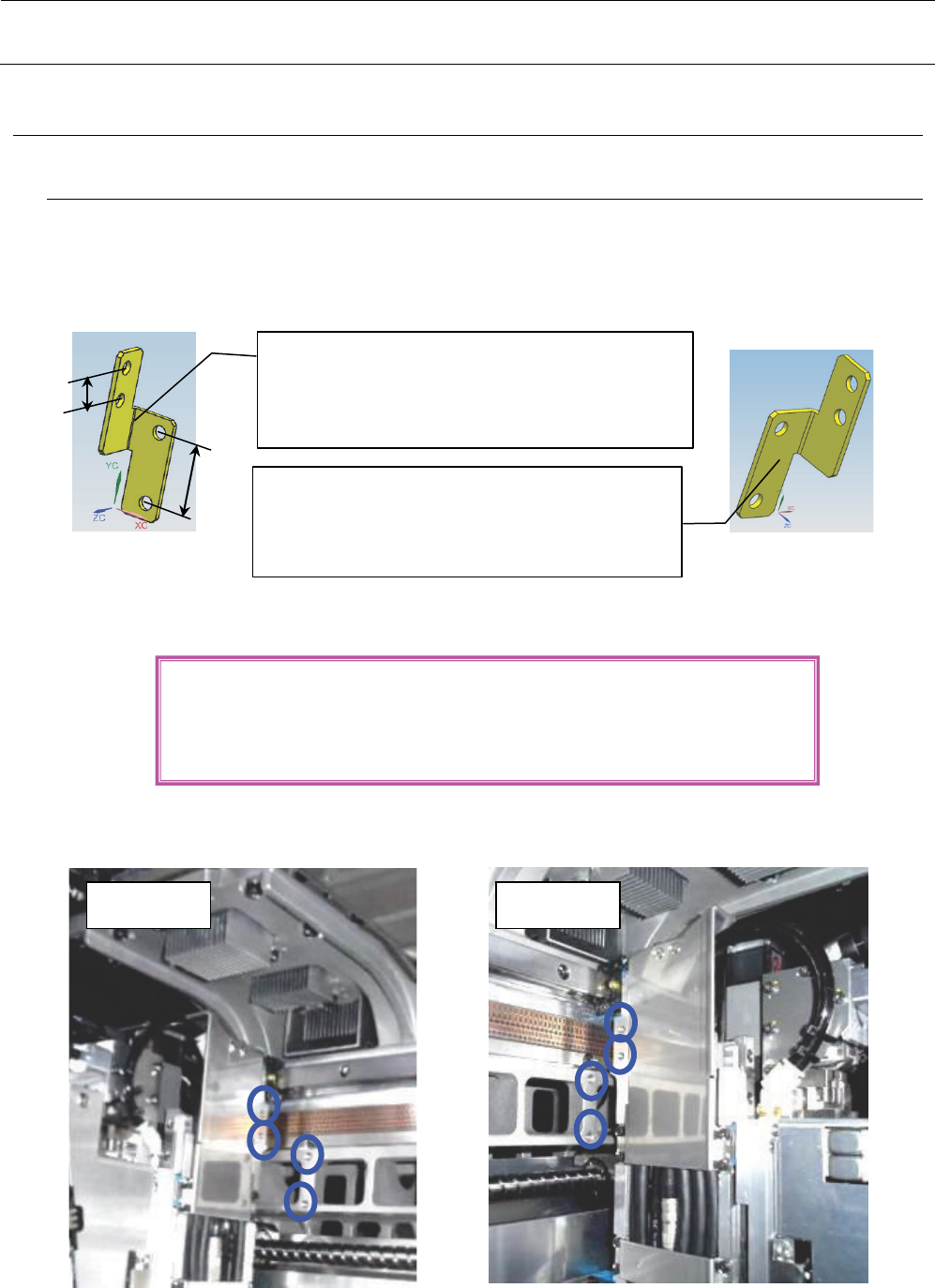

1) 请使用下图红色圆圈所示的螺孔，以贴装头固定用金属板和 M4×10 六角头螺栓把左右各个贴装
头固定在 X 框架上。左右的贴片头分别有专用的贴片头运输固定片。
螺孔间距短的一方是贴片头侧，间距长的一方是 X 框架侧。
左贴片头 右贴片头
左贴片头用
40209036 SHIPPING_CLAMP_XL 1 个
EZ768343504 M5×10 六角头螺栓 4 个
右贴片头用
40159278 SHIPPING CLAMP X (R) 1 个
EZ768343504 M5×10 六角头螺栓 4 个
如使用 RX-7 用的贴片头运输固定片 EZ446093801 SHIPPING
CLAMP (X) ，贴片头固定片有可能深入到贴片头部的下面，损伤 X 轴标
尺，故一定要使用上述的 RX-7R 用贴片头固定片。
注意
包装要领书
5
2-2. X
框架的固定
1) 请把左右各 X 框架抵住 Y 限动器，将下图所示的部分用 X 框架固定用金属板和 M5×10 六角头螺
栓予以固定。

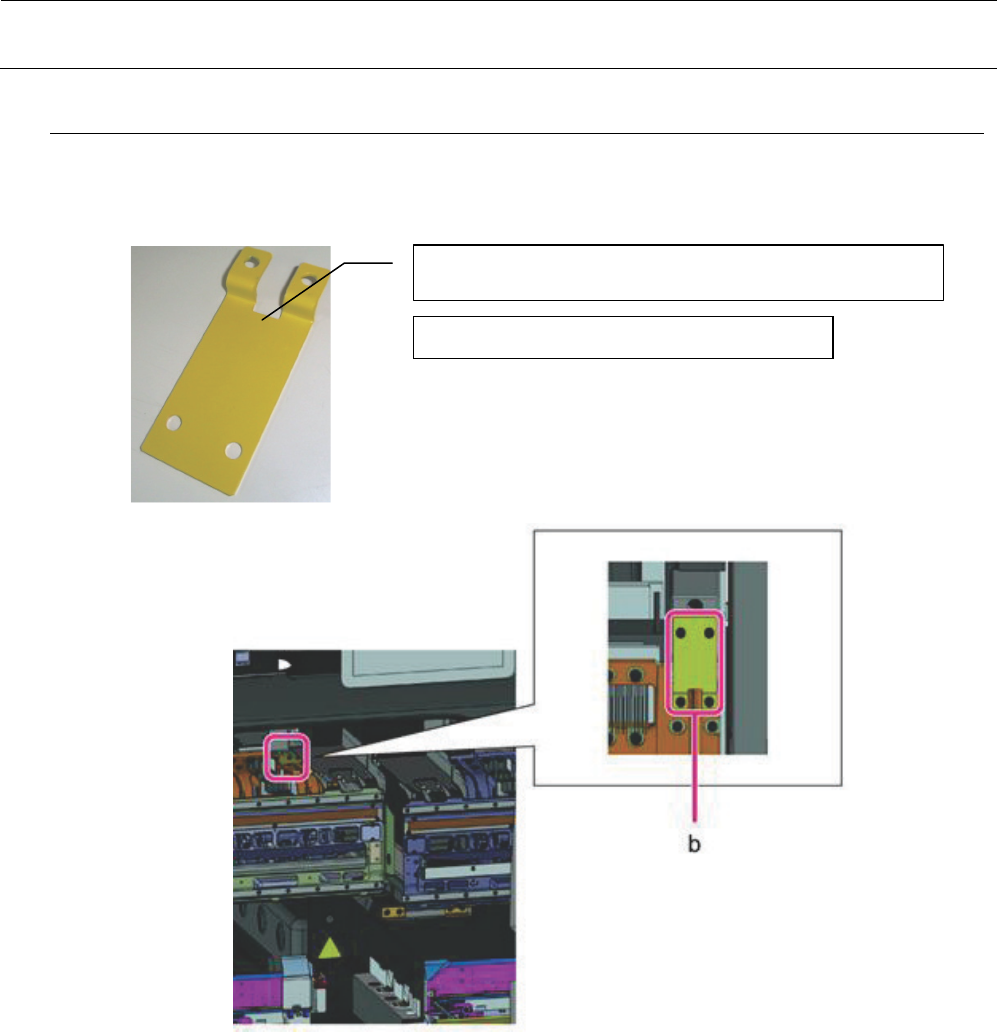

(b) EZ445572001 SHIPPING CLAMP (Y) 2 个
EZ768343504 M5×10 六角头螺栓 8 个
