Stationssoftware 707.1 / Installationsanleitung Ausgabe 05/2014 Edition
44
Die Benutzereinstellungen werden angezeigt.
Abbildung 7-3: Bedienebene wechseln
► Klicken Sie auf die Schaltfläche Service (Kunde) und geben Sie anschließend das Kennwort
ein, um in diese Bedienebene zu wechseln.
Stationssoftware 707.1 / Installationsanleitung Ausgabe 05/2014 Edition
45
Erforderliche manuelle Eingaben
Die manuell auszuwählenden Eingaben sind in der Spalte Wert mit einem '? '(Fragezeichen)
markiert. Alle diese Werte müssen bearbeitet werden, bevor die Autokonfiguration abgeschlossen
werden kann.
Ab Stationssoftware-Version 705.03 müssen Sie in der Autokonfiguration für alle
Bestückautomaten der SX- und DX-Serie einstellen, ob die Meldeleuchten an den Türmen der
Bestückautomaten zweifarbig (grün / weiß) oder dreifarbig (grün / gelb / rot) angezeigt werden
sollen. Nähere Informationen zu den zwei Meldeleuchte-Systemen finden Sie in der
Versionsbeschreibung zur Stationssoftware 705.03, Artikelnummer [00196770-01].

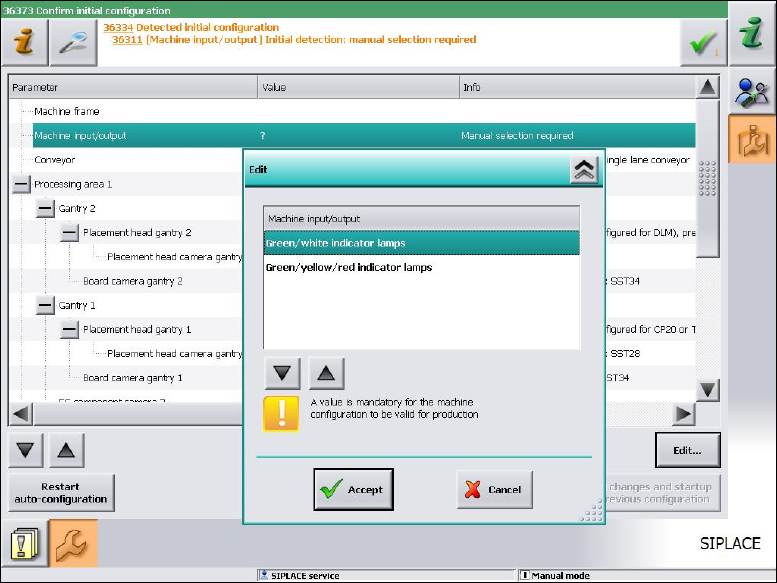

Abbildung 7-4: Meldeleuchte einstellen
► Markieren Sie die gewünschte Meldeleuchte und klicken Sie auf Accept (Übernehmen).
Stationssoftware 707.1 / Installationsanleitung Ausgabe 05/2014 Edition
46
7.1 Bestückautomaten der X-Serie
Für die Bestückautomaten der X-Serie wird folgendes Fenster angezeigt, in dem die
Autokonfiguration bearbeitet, bestätigt oder abgelehnt werden kann.

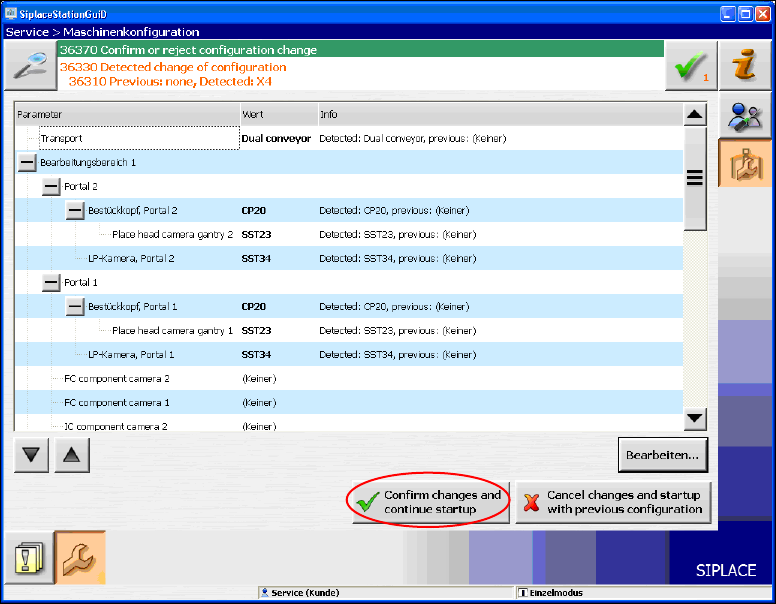

Abbildung 7-5: Autokonfiguration bestätigen bei X-Serie
► Klicken Sie auf die Schaltfläche Confirm changes and continue startup (Änderungen
bestätigen und Startvorgang fortsetzen), um die Autokonfiguration zu bestätigen.
► Wenn der Koplanrechner installiert wurde, müssen Sie außerdem den 3-D-Koplansensor
bestätigen oder abwählen.
7.2 Bestückautomat X4i S
► Beim ersten Hochfahren des Bestückautomaten X4i S müssen Sie in der Autokonfiguration
folgende Optionen manuell auswählen:
– Wenn ein TrayStak Feeder verwendet wird, muss pro Stellplatz festgelegt werden, ob ein
TrayStak Feeder AX sich darauf befindet.
– Tischposition (innere oder äußere)
