Samsung Component Placer SM421 Administrator ’ s Guide CP63 时 图 A-2 CP 63 中执行 PM Ma nager SM 系列时 图 A-3. SM 系列中执行 PM Manager A-2
附录 A
. PM Manager
附录 A. PM Manager
在运行 PM Manager 设备的应用程序 MMI(Man-Machine Interface)中，使用于维护
设备的管理菜单。通过 PM Manager 确认需要检查的项目和检查周期，通过预约检
查功能可更有效率地管理设备。(CP45, CP63, SM 系列)
A-1
A.1. PM Manager 的执行
MMI 中执行 PM Manager 的方法如下。

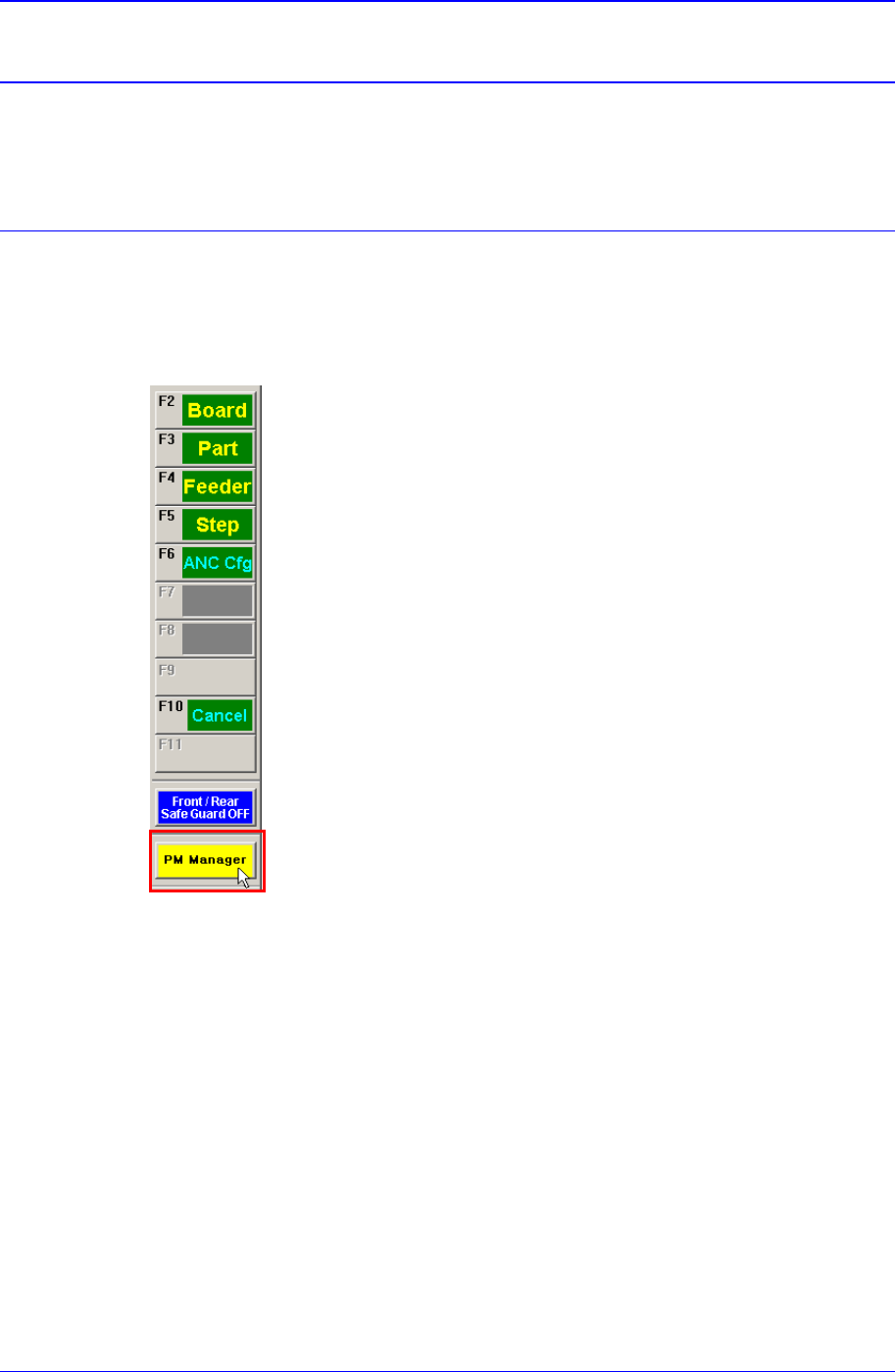

CP45 时
图
A-1. CP 45
中执行
PM Manager
Samsung Component Placer SM421 Administrator’s Guide

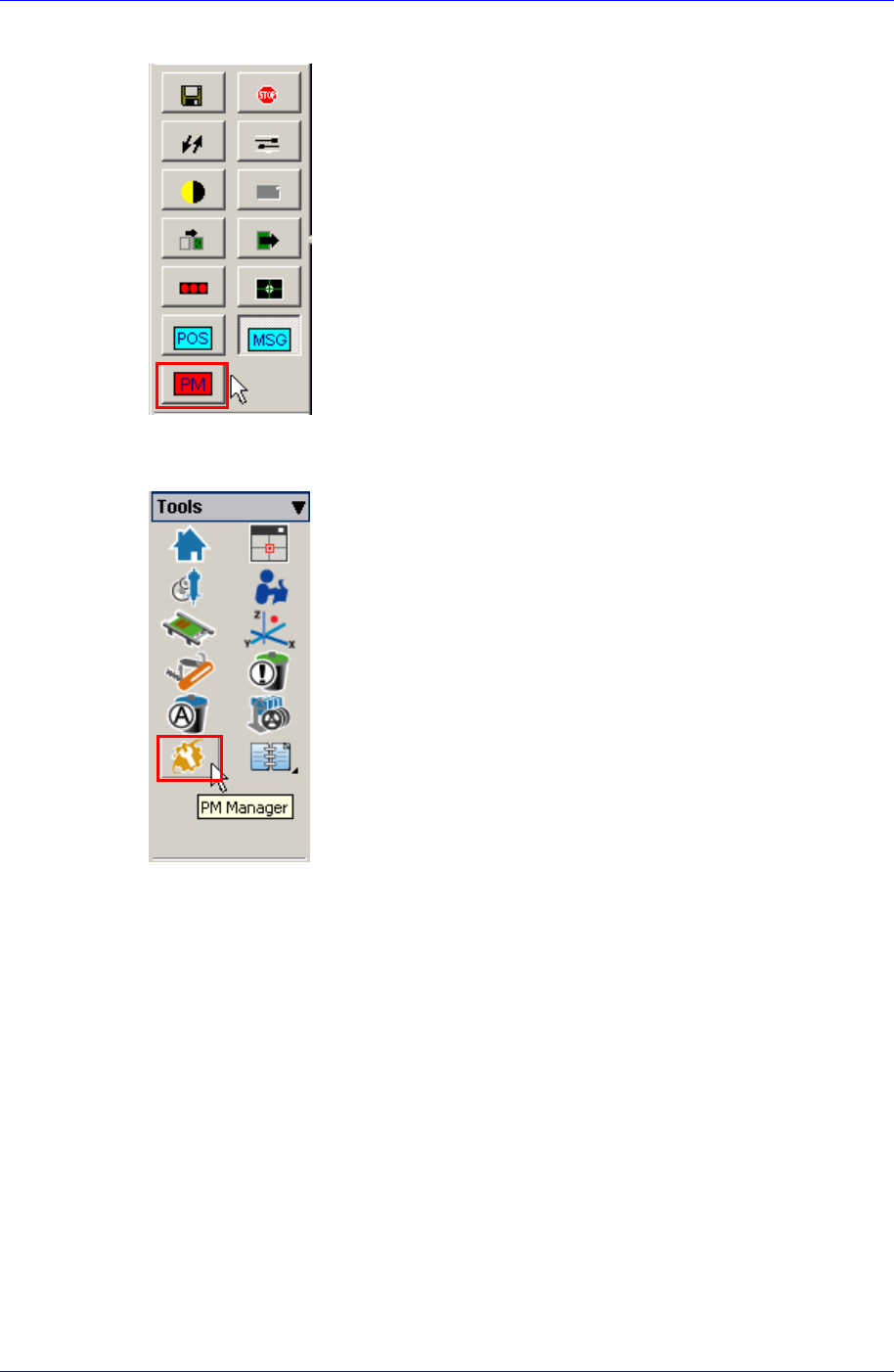

CP63 时
图
A-2 CP 63
中执行
PM Manager
SM 系列时
图
A-3. SM
系列中执行
PM Manager
A-2
附录 A
. PM Manager
A-3
A.2. PM Manager 状态
通过 PM Manager 执行按钮的颜色可确认 PM Manager 的当前状态。各按钮的颜色
表示的状态如下。
表
A-1. PM Manager
的状态
PM Manager 的状态
CP45 CP63
SM 系列
未执行 PM Manager 时
有检查项目时
没有检查项目时
A.3. 画面的组成
PM Manager 由 Main 画面, Setup 画面, History 画面构成。最初执行 PM Manager 时
基本上出现 Main 画面。
Main 画面
图
A-4. PM Manager
的
Main
画面
