SM421 Administrator’s Guide Appendix(Chi Ver1).pdf - 第8页
Samsung Component Placer SM421 Administrator ’ s Guide Setup 画面 图 A-5. PM Manager 的 Setup 画面 History 画面 图 A-6. PM Manager 的 History 画面 A-4
附录 A
. PM Manager
A-3
A.2. PM Manager 状态
通过 PM Manager 执行按钮的颜色可确认 PM Manager 的当前状态。各按钮的颜色
表示的状态如下。
表
A-1. PM Manager
的状态
PM Manager 的状态
CP45 CP63
SM 系列
未执行 PM Manager 时
有检查项目时
没有检查项目时
A.3. 画面的组成
PM Manager 由 Main 画面, Setup 画面, History 画面构成。最初执行 PM Manager 时
基本上出现 Main 画面。
Main 画面
图
A-4. PM Manager
的
Main
画面
Samsung Component Placer SM421 Administrator’s Guide

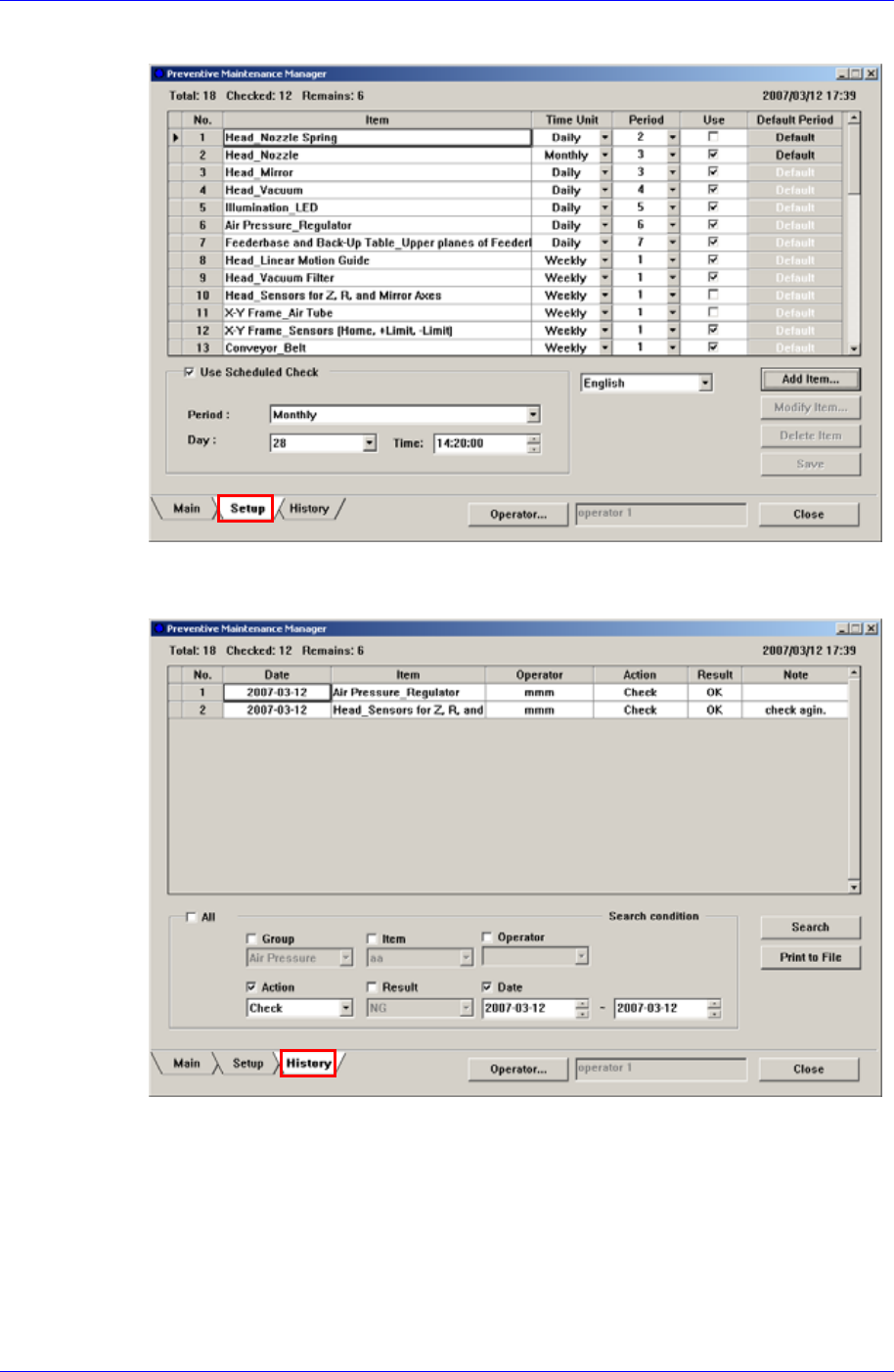

Setup 画面
图
A-5. PM Manager
的
Setup
画面
History 画面
图
A-6. PM Manager
的
History
画面
A-4
附录 A
. PM Manager
A-5
A.4. Main 画面
A.4.1. 查看检查项目
查看当日要检查的项目
当日需要检查的项目在<Status>列中显示红色<Check>按钮。
当日可以不检查的项目在<Status>列中显示黑色<OK>按钮。
当日需要检查的项目总个数显示在“Remains”中。
A.4.2. 以检查周期查看项目
设备的检查项目，在 Main 画面中可以按周期（日、周、月）进行确认。
A.4.2.1. 查看日、周、月周期的所有检查项目
<在<Period Search condition>领域中选择 <Total>选项按钮，可查看日、周、月周期
的所有检查额项目。
A.4.2.2. 查看日周期的检查项目
<Period Search condition>领域中选择<Daily>选项按钮可查看日周期的检查项目。
