3 TYPHOON 钢网底面清洁剂
3.1 概述
10 使用手册 TYPHOON UNDER STENCIL CLEANER 08/2020
1
3
2a
2b
2c

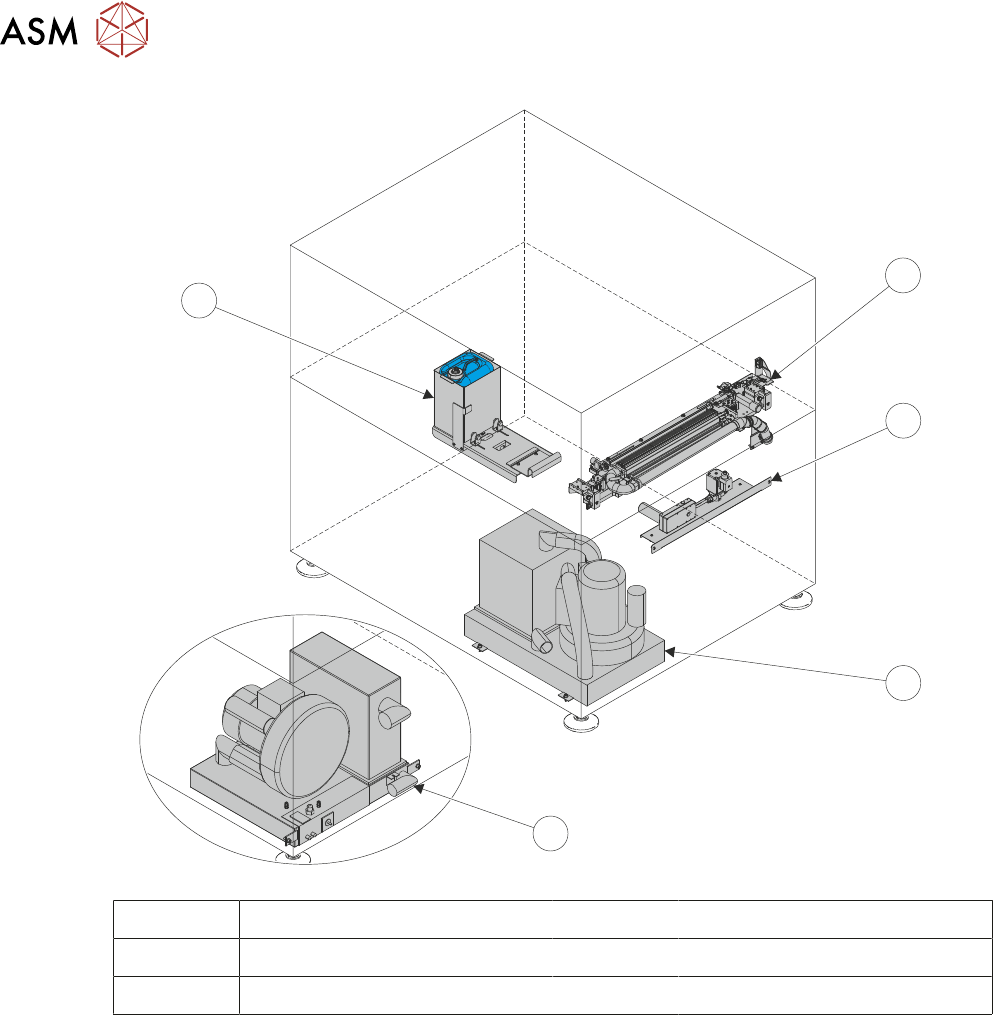

1 钢网底面清洁器 2c VF35真空过滤装置
2a VF10 Venturi 真空过滤装置 3 外部溶剂罐
2b VF25真空过滤装置
注意
物件2a、2b和2c是可与 Typhoon USC 一起使用的真空过滤装置。2b和2c安装在 Neo Horizon 机器
的后部。
3 TYPHOON 钢网底面清洁剂
3.1 概述
使用手册 TYPHOON UNDER STENCIL CLEANER 08/2020 11
1
2
21
20
19
17
18
16
15
14
13
11
12
7
5
4
9
10
8
6
3
标准 Typhoon USC
1 电源和控制电线
连接器（未显示电线）
12 左手家用
电磁夹具
2 右手 Y 线性轨道附件 13 USC 家用传感器
3 右手家用
电磁夹
14 左手 Y 线性轨道
附件
4 右手真空室抬升
驱动器
15 左手摄像机光束
附件电磁夹
5 织物卷筒制动器 16 收布卷筒
6 织物用量卷筒 17 真空室 （装有硬顶插件）
7 溶剂喷棒 18 织物用量传感器
8 已安装织物卷筒（未绕线） 19 织物卷筒电机
9 真空臂 20 右手摄像机光束
附件电磁夹和 USC 分离式传感器
10 真空室真空入口 21 溶剂泵
11 左手真空室抬升 驱动器
3 TYPHOON 钢网底面清洁剂
3.1 概述
12 使用手册 TYPHOON UNDER STENCIL CLEANER 08/2020
8
13
11
12
9
10
1
2
21
20
19
17
18
16
15
14
7
5
4
6
3
长板（620宽度）Typhoon USC
1 电源和控制电线
连接器（未显示电线）
12 左手家用
电磁夹
2 右手 Y 线性轨道附件 13 USC 家用传感器
3 右手家用
电磁夹
14 左手 Y 线性轨道
附件
4 织物卷筒制动器 15 左手摄像机
光束附件电磁夹
5 织物用量传感器 16 收布卷筒
6 织物用量卷筒 17 真空室 （装有多刀片插件）
7 溶剂喷棒 18 右手真空室抬升
驱动器
8 已安装织物卷筒（未绕线） 19 织物卷筒电机
9 真空臂 20 右手摄像机光束
附件电磁夹和 USC 分离式传感器
10 真空室真空入口 21 溶剂泵
11 左手真空室抬升 驱动器
