2 | Nordson DAGE Quadra X線検査装置
INSIDE COVER/PAGE 2
X線検査のパートナー
1961年に創立されたNordson DAGEは、売上高18億ドル、世界中の従業員数
6,000人以上を誇るNordson Corporationを構成する一部門です。
Nordson DAGEは、X線検査装置において輝かしい賞を受賞するなど、マーケッ
トリーダーであり、お客様に製造上の欠陥などを簡単に検出するお手伝いをし
ています - つまり品質の向上、投資に対するリターンの最大化、ならびに長期に
おけるコストの抑制を確実なものとします。
英国のアイルズベリーを拠点とするNordson DAGEでは、X線発生器や電源、デ
ィテクターを含むX線検査装置内のすべての主要部品を自社で設計・製造して
います。この他に例を見ない高いレベルでの垂直統合により、世界最高レベル
での検査ソリューションが提供可能となっています。
Quadra Brochure 2018 v3 Japanese.indd 2 23/05/2018 17:17
Seeing is Believing
Quadra™ シリーズ X線検査装置によって、
光学観察ではできないデバイスやコンポーネ
ントの深層内部の画像を、非破壊・最大倍率
68,000倍にて観察することができます。
x20
x500
x68,000
Q F N パ ッケ ー ジ 内 の ボ イド
BGAデバイス内のボンドワイヤー
PCで使用するマウスのX線検査イ
メージ
4㎜長のインダクタパッケージの再
構築画面
BGA はんだ ボール 内のマイクロク
ラック
PAGE THREE/TOP OF THROWOUT
X線光学
3 | Nordson DAGE Quadra X線検査装置
Quadra Brochure 2018 v3 Japanese.indd 5 23/05/2018 17:17
Nordson DAGE Quadra X線検査装置 | 3
4 | Nordson DAGE Quadra X線検査装置
X線検査が可能にするソリューション
自動車用コンポーネントの摩耗や疲労破壊を検査できま
す。電子部品や実装基板のはんだ品質 (IPC-A-610)や
BGA(IPC- 7095)について検査できます。
医療 & 製薬
製品の形状などを損傷することなく2Dまたは3Dで検査し、
不良品の根本原因を解析します。
異物検出や充填レベル測定用のオフライン検査としても使用
できます。
エネルギー
ソーラーセル内のボイド率の測定やアンダーフィルを検査で
きます。コンポーネントのクラックやワイヤボンドの状態を確認
できます。
航空機
メタルコア基板や銅パッドを含むはんだ品質 (IPC-A-610)や
ワイヤボンドの状態について電子部品を検査できます。クラッ
クやボイド、模造品であるかや寸法などについて構成部品の
性能品質について検査できます。
自動車
UNDER THROWOUT
Quadra Brochure 2018 v3 Japanese.indd 3 23/05/2018 17:17
光源
マイクロクラックやワイヤボンドの不良、ボイドやPCBの品質を
検証できます。レーザーダイオードやLEDを検査することがで
きます。
エレクトロニクス - アセンブリ
はんだショートや結線不足、はんだ不濡れ、ボイド、クラックを
リフロー炉をシミュレーションしながら観察できます。
めっきスルーホールの充填について追跡検査ができます。
デバイスの模造品についてスクリーニングできます。
P O P や Q F N 、Q F P 、B G A 、フ リ ッ プ チ ッ プ バ ル ク 、界 面 の ボ イ ド
を測 定します。
BGAの配列/ボールサイズのばらつき/はんだ抜け/BGAのボ
ールの枕不良を識別することができます。
はんだのクラック/ブリッジ/断線
コンポーネントのクラック/歪み
ワイヤーの状態/接着状態
MEMSや受動素子の検査を行うことができます。
エレクトロニクス - パッケージング
FOWLPや3次元実装
TSVの充填やボイド
マイクロバンプやカッパーピラーのサイズ、ボイドの測定が可
能です。
エレクトロニクス - 半導体
UNDER THROWOUT
Nordson DAGE Quadra X線検査装置 | 5
Quadra Brochure 2018 v3 Japanese.indd 4 23/05/2018 17:17
イメ ー ジ か らソリュー ション を 創 造 す る
Quadraは、これまでにない非常に優れ
た画像を表示し、非常に小さなものであ
っても見ることができ、不良を迅速に見
つけることができます。自社設計の高性
能X線発生器やディテクターによって、最
少100nmの形状を認識し、最大68,000
倍まで拡 大 することができます。
独自の特許技術
Nordson DAGEの最新世代のX線発生装置である
QuadraNT™は、従来のX線発生器よりも10倍の明るさと
非常に高い安定性を備えています。伝統的なタングステンフィラメントに代えて
LaB6エミッターを採用し、高真空を維持するためにイオンポンプが付属していま
す。QuadraNTによって、すべてのパワーレベルにおける安定性と高解像度が可
能となっています。
最高レベルの解像度
Nordson DAGEによるAspireTMフラットパネルディテクターによって非常に小さ
な不良でさえ簡単に検出することができます。Aspire FPは16ビットのコントラスト
と6.7Mピクセル解像度の組合せで、最高レベルの高質な画像を出力します。
超微細部分の鮮明化
30を超えるフィルター技術によって、非常に鮮明で、且つ非常に微細な部分まではっきりと
確認することができ、迅速に特性や不良を見つけることができます。ダイナミックレンジを増
幅させるHDR画像によって、暗部と明部の両方にある不良を一画面上ではっきりと確認
することができます。
完全な画像
μCTステージによるCT技術を活用した3D・高倍率画像によって、貴方のサンプルの更なる
理 解 を深 めることができます。
PAGE SIX/AFTER THROWOUT
6 | Nordson DAGE Quadra X線検査装置
Quadra Brochure 2018 v3 Japanese.indd 6 23/05/2018 17:17

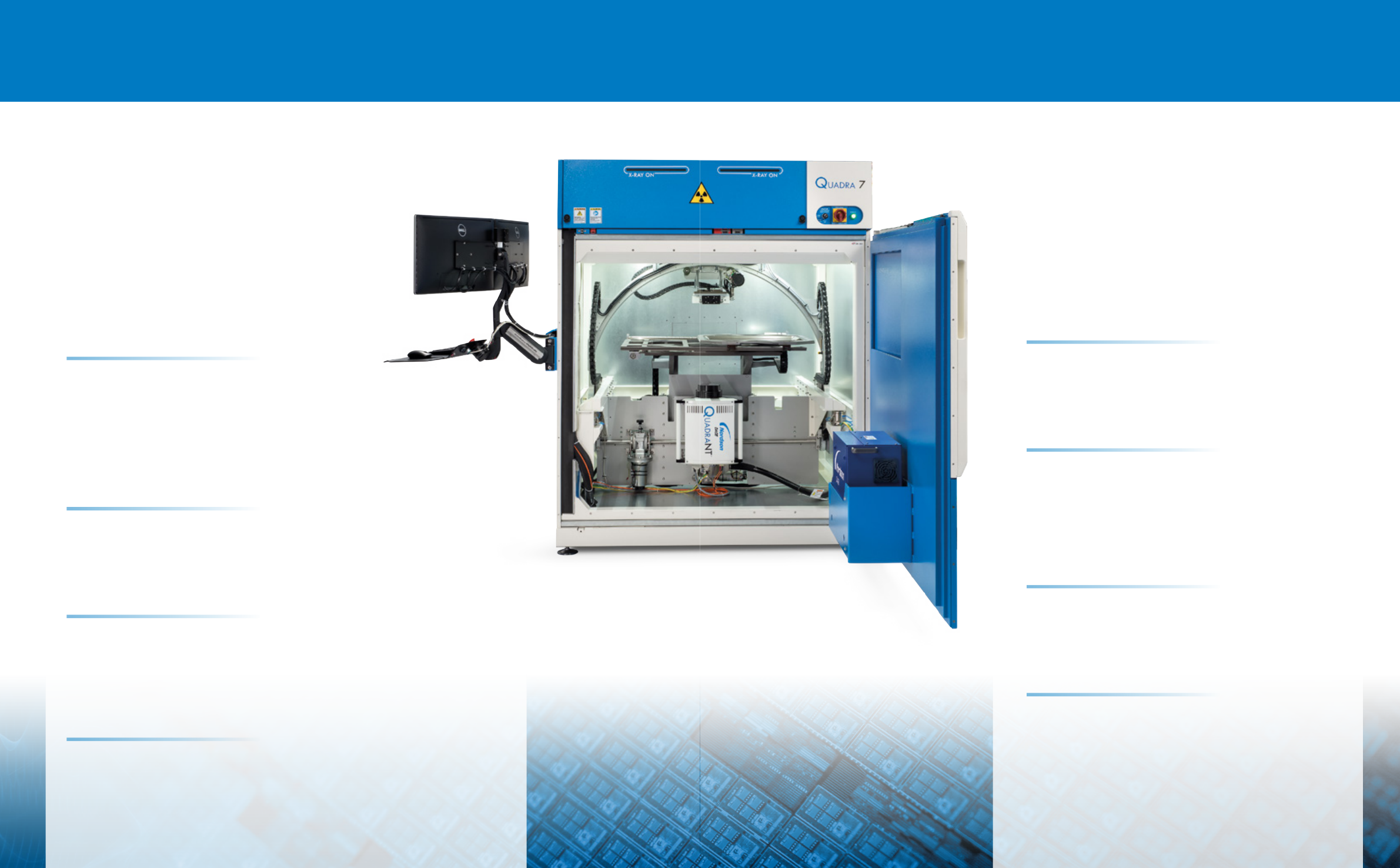

X線検査装置は、出来る限り簡単で直感的
に使えることが非常に大切です。Quadra
は、最小限のトレーニンク゛だけで習熟し
ていないオペレータや臨時の作業者でも
迅速に、簡単に最高の画像を撮ることがで
きます。
使いやすさ
自社開発の操作や測定用ソフトウェアGensys™は”見たい場所
をクリック(point & click)”する直感的なユーザーインターフェー
スによって素早く作業を行うことができます。
X-Plane®を用いて目に見えないものを
画像をスライスすることで、界面のボイドのような見ることが困難
な不良を簡単に見つけ測定することができます。X-Planeによっ
て、迅速・簡単にCTの断面画像を出力できるだけではなく、マニ
ュアルでの位置合わせを行う必要なくサンプルトレイ上のどこで
でもCT撮影を行うことができます。
人間工学に基づいた設計
長時間の使用時にも疲労することなく快適に使用することがで
きます。Quadraは人間工学に関する安全ガイドライン(SEMI S8)
に基づいて設計されています。
規格に準拠
IPC-A-610やIPC-7095に準拠するために必要な寸法測定や
BGAボイドの解析、バンプの直径や真円度、ワイヤーの流れ率解
析、スルーホールの充填率の迅速な判定、不良の特定などを標
準搭載のツールによって行うことができます。。
使いやすさを標準に
Nordson DAGE Quadra X線検査装置 | 7
