イ メ ー ジ か ら ソ リュ ー シ ョ ン を 創 造 す る Quadraは 、 こ れ ま で に ない 非常に 優 れ た 画像を 表示 し 、 非常に 小 さ な も の で あ っ て も 見 る こ と が で き 、 不良を 迅速に 見 つ け る こ と が で き ま す 。 自社設計の高性 能X線発生器や デ ィ テ ク タ ー に よ っ て 、 最 少100nmの 形状 を 認識 し 、 最大68,000 …
4 | Nordson DAGE Quadra X線検査装置
X線検査が可能にするソリューション
自動車用コンポーネントの摩耗や疲労破壊を検査できま
す。電子部品や実装基板のはんだ品質 (IPC-A-610)や
BGA(IPC- 7095)について検査できます。
医療 & 製薬
製品の形状などを損傷することなく2Dまたは3Dで検査し、
不良品の根本原因を解析します。
異物検出や充填レベル測定用のオフライン検査としても使用
できます。
エネルギー
ソーラーセル内のボイド率の測定やアンダーフィルを検査で
きます。コンポーネントのクラックやワイヤボンドの状態を確認
できます。
航空機
メタルコア基板や銅パッドを含むはんだ品質 (IPC-A-610)や
ワイヤボンドの状態について電子部品を検査できます。クラッ
クやボイド、模造品であるかや寸法などについて構成部品の
性能品質について検査できます。
自動車
UNDER THROWOUT
Quadra Brochure 2018 v3 Japanese.indd 3 23/05/2018 17:17
光源
マイクロクラックやワイヤボンドの不良、ボイドやPCBの品質を
検証できます。レーザーダイオードやLEDを検査することがで
きます。
エレクトロニクス - アセンブリ
はんだショートや結線不足、はんだ不濡れ、ボイド、クラックを
リフロー炉をシミュレーションしながら観察できます。
めっきスルーホールの充填について追跡検査ができます。
デバイスの模造品についてスクリーニングできます。
P O P や Q F N 、Q F P 、B G A 、フ リ ッ プ チ ッ プ バ ル ク 、界 面 の ボ イ ド
を測 定します。
BGAの配列/ボールサイズのばらつき/はんだ抜け/BGAのボ
ールの枕不良を識別することができます。
はんだのクラック/ブリッジ/断線
コンポーネントのクラック/歪み
ワイヤーの状態/接着状態
MEMSや受動素子の検査を行うことができます。
エレクトロニクス - パッケージング
FOWLPや3次元実装
TSVの充填やボイド
マイクロバンプやカッパーピラーのサイズ、ボイドの測定が可
能です。
エレクトロニクス - 半導体
UNDER THROWOUT
Nordson DAGE Quadra X線検査装置 | 5
Quadra Brochure 2018 v3 Japanese.indd 4 23/05/2018 17:17
イメ ー ジ か らソリュー ション を 創 造 す る
Quadraは、これまでにない非常に優れ
た画像を表示し、非常に小さなものであ
っても見ることができ、不良を迅速に見
つけることができます。自社設計の高性
能X線発生器やディテクターによって、最
少100nmの形状を認識し、最大68,000
倍まで拡 大 することができます。
独自の特許技術
Nordson DAGEの最新世代のX線発生装置である
QuadraNT™は、従来のX線発生器よりも10倍の明るさと
非常に高い安定性を備えています。伝統的なタングステンフィラメントに代えて
LaB6エミッターを採用し、高真空を維持するためにイオンポンプが付属していま
す。QuadraNTによって、すべてのパワーレベルにおける安定性と高解像度が可
能となっています。
最高レベルの解像度
Nordson DAGEによるAspireTMフラットパネルディテクターによって非常に小さ
な不良でさえ簡単に検出することができます。Aspire FPは16ビットのコントラスト
と6.7Mピクセル解像度の組合せで、最高レベルの高質な画像を出力します。
超微細部分の鮮明化
30を超えるフィルター技術によって、非常に鮮明で、且つ非常に微細な部分まではっきりと
確認することができ、迅速に特性や不良を見つけることができます。ダイナミックレンジを増
幅させるHDR画像によって、暗部と明部の両方にある不良を一画面上ではっきりと確認
することができます。
完全な画像
μCTステージによるCT技術を活用した3D・高倍率画像によって、貴方のサンプルの更なる
理 解 を深 めることができます。
PAGE SIX/AFTER THROWOUT
6 | Nordson DAGE Quadra X線検査装置
Quadra Brochure 2018 v3 Japanese.indd 6 23/05/2018 17:17
X線検査装置は、出来る限り簡単で直感的
に使えることが非常に大切です。Quadra
は、最小限のトレーニンク゛だけで習熟し
ていないオペレータや臨時の作業者でも
迅速に、簡単に最高の画像を撮ることがで
きます。
使いやすさ
自社開発の操作や測定用ソフトウェアGensys™は”見たい場所
をクリック(point & click)”する直感的なユーザーインターフェー
スによって素早く作業を行うことができます。
X-Plane®を用いて目に見えないものを
画像をスライスすることで、界面のボイドのような見ることが困難
な不良を簡単に見つけ測定することができます。X-Planeによっ
て、迅速・簡単にCTの断面画像を出力できるだけではなく、マニ
ュアルでの位置合わせを行う必要なくサンプルトレイ上のどこで
でもCT撮影を行うことができます。
人間工学に基づいた設計
長時間の使用時にも疲労することなく快適に使用することがで
きます。Quadraは人間工学に関する安全ガイドライン(SEMI S8)
に基づいて設計されています。
規格に準拠
IPC-A-610やIPC-7095に準拠するために必要な寸法測定や
BGAボイドの解析、バンプの直径や真円度、ワイヤーの流れ率解
析、スルーホールの充填率の迅速な判定、不良の特定などを標
準搭載のツールによって行うことができます。。
使いやすさを標準に
Nordson DAGE Quadra X線検査装置 | 7
Quadra Brochure 2018 v3 Japanese.indd 7 23/05/2018 17:17
メンテ ナンスフリー
設備投資に対する収益率を増加
させ、ダウンタイムとコストを低 減
することができます。Quadraは唯
一 の メン テナンスフリー で あ る 検
査装置です。X線の性能を長期間
最適に発揮することができます。
独自の特許技術
伝統的な開放管型X線チューブには、劣化が早く、
定期的な交換やメンテナンスが必要なタングステン
のフィラメントが使用されます。QuadraNT™では、
超長寿命を目的とした自社開発のフィラメントフリ
ー技術が使用されています。
再現性
フィラメントを交換することがないため、安定性に
関する性能の保証ができます。検査画像は、今日も
明日も来年以降も非常に変わらず鮮明であり続け
ることができます。
オイル フリー
X線発生器内のオイルによる汚染や作業環境内へ
の オイル の 流 出 や 漏 れ のリスクを なくすことが でき
ます。QuadraNTは、オイル交換を必要としないイ
オンポンプを採用し、X線の性能を維持するのに必
要な真空状態を作り出しています。
ア プ リ ケ ー シ ョ ン・ト レ ー ニ ン ク ゛
に 関 するサ ポ ート
Quadraを使用して貴方が必要なほとんどの結果
を 取 得 できるように アプリケー ション やトレ ー ニ ン
ク゛、ソフトウェアに関する技術的なサポートを承り
ます。
性能 に関するコンプライアンス
年1回の点検や校正、放射線の安全性に関する視察
などの品質 に関するコンプライアンスを満たすうえで
Quadraの有する性能は有効です。

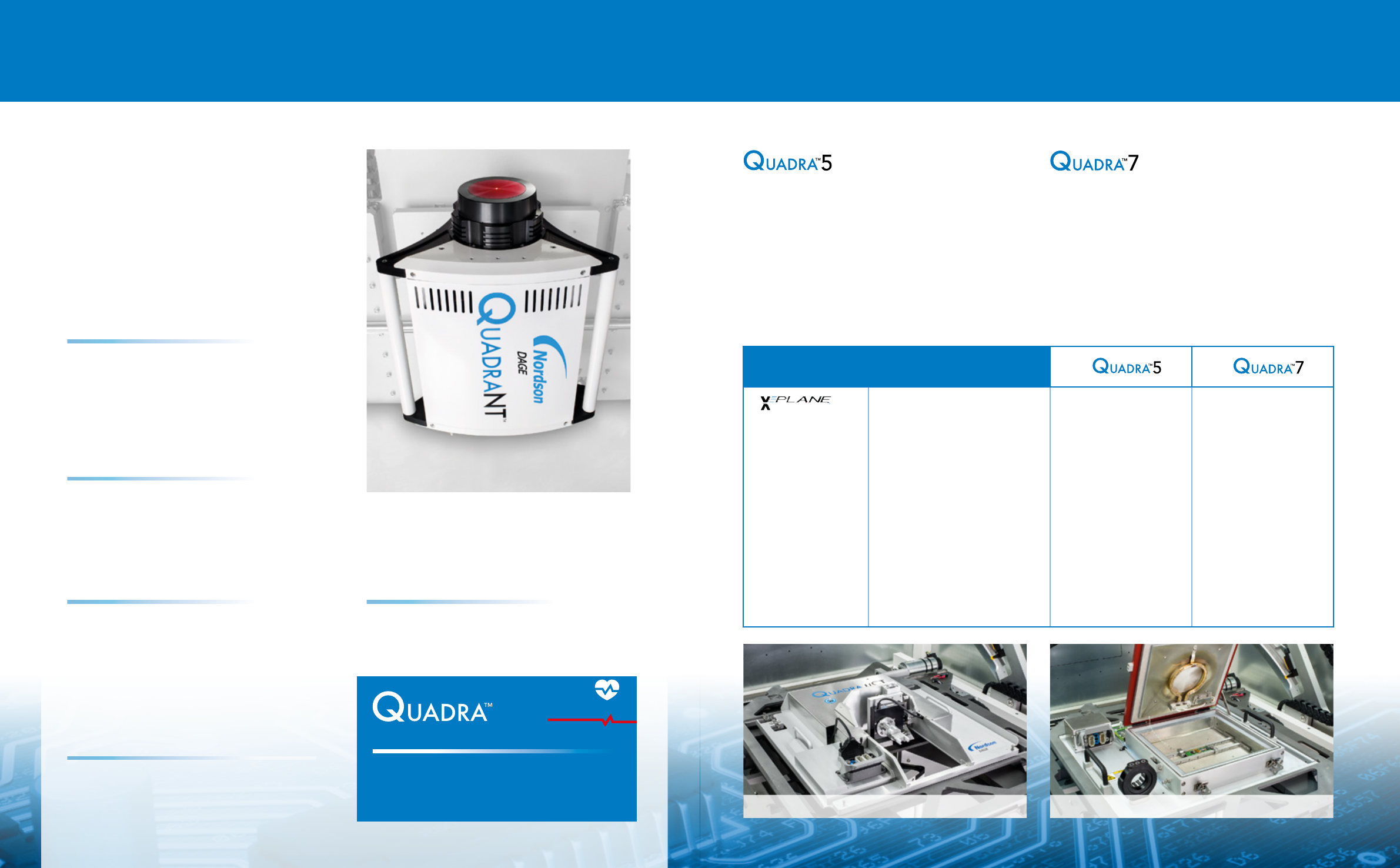

QuadraNT 第4世代X線チューブ
8 | Nordson DAGE Quadra X線検査装置
安心してご使用頂くために
LIFE
Quadra LIFEは、Quadraを安心してご使用い
ただくために、所有コストやリスクの排除、稼働
時間の最大化を5年間保証するプランです。
Quadra Brochure 2018 v3 Japanese.indd 8 23/05/2018 17:17
アクセサリー
追加のCT用ハードウェアを要さずサンプル
のスライド画像を取得
オプ ション オプ ション
µCT X-Planeデータから3D画像を構築 オプ ション オプ ション
加 熱 ユ ニット
リ フ ロ ー 炉 の 状 態 を シ ミュ レ ー シ ョ ン し 、は ん
だの状態をリアルタイムで観察
オプ ション オプ ション
解析用テンプレート
既存の設計データを使用して自動検査の流
れを迅速に作成
オプ ション オプ ション
ジョ イ ス ティッ ク
ジョイスティックを使用してのナビゲーショ
ンやズーム
オプ ション オプ ション
バ ー コ ードリ ー ダ ー サンプルの追跡記録を容易化 オプ ション オプ ション
フィル タ ート レ イ サンプルへのX線照射量を抑制 オプ ション オプ ション
薄 型 サンプルトレイ
厚みの薄いサンプルの画像をより鮮明
に取得
オプ ション 標準装備
Quadra 7 はX線検査に関する性能で最新鋭の位置づ
けとなっており、0.1μmまでの微細箇所の問題解決など
にお使い頂けます。6.7Mピクセルの超高質な画像は、4K
UHDモニター上にそのままの解像度で表示することがで
きます。
Quadra 7 を選択することは、現在のみならず将来の製
品の特性についても最も鮮明に見るこを可能とします。
Quadra 5 は、電子部品のアセンブリの検査や医療機器
の品質管理などのサブミクロンレベルの解像度を簡単に
取得する場合に選択します。
高質な画像は3Mピクセルの解像度で取得し、高解像度
の24インチモニターで表示されます。
Quadra
TM
シリーズ
加 熱 ユ ニ ットμCT サンプルステージ
Nordson DAGE Quadra X線検査装置 | 9
