ヤマハ発動機株式会社 ロボティクス事業部
SMT統括部 商品開発部
MDOC-SOFT50716
4/9
3
33
3 機能詳細
機能詳細機能詳細
機能詳細
基板データの設定によって、PSC機能とはんだ残量検知機能の切り替えが行えます。また、従
来通りマシン設定([マシン情報]-[工場設定]-[はんだ残量検知])での切り替えも可能です。
3.1
3.13.1
3.1 基板データ設定
基板データ設定基板データ設定
基板データ設定

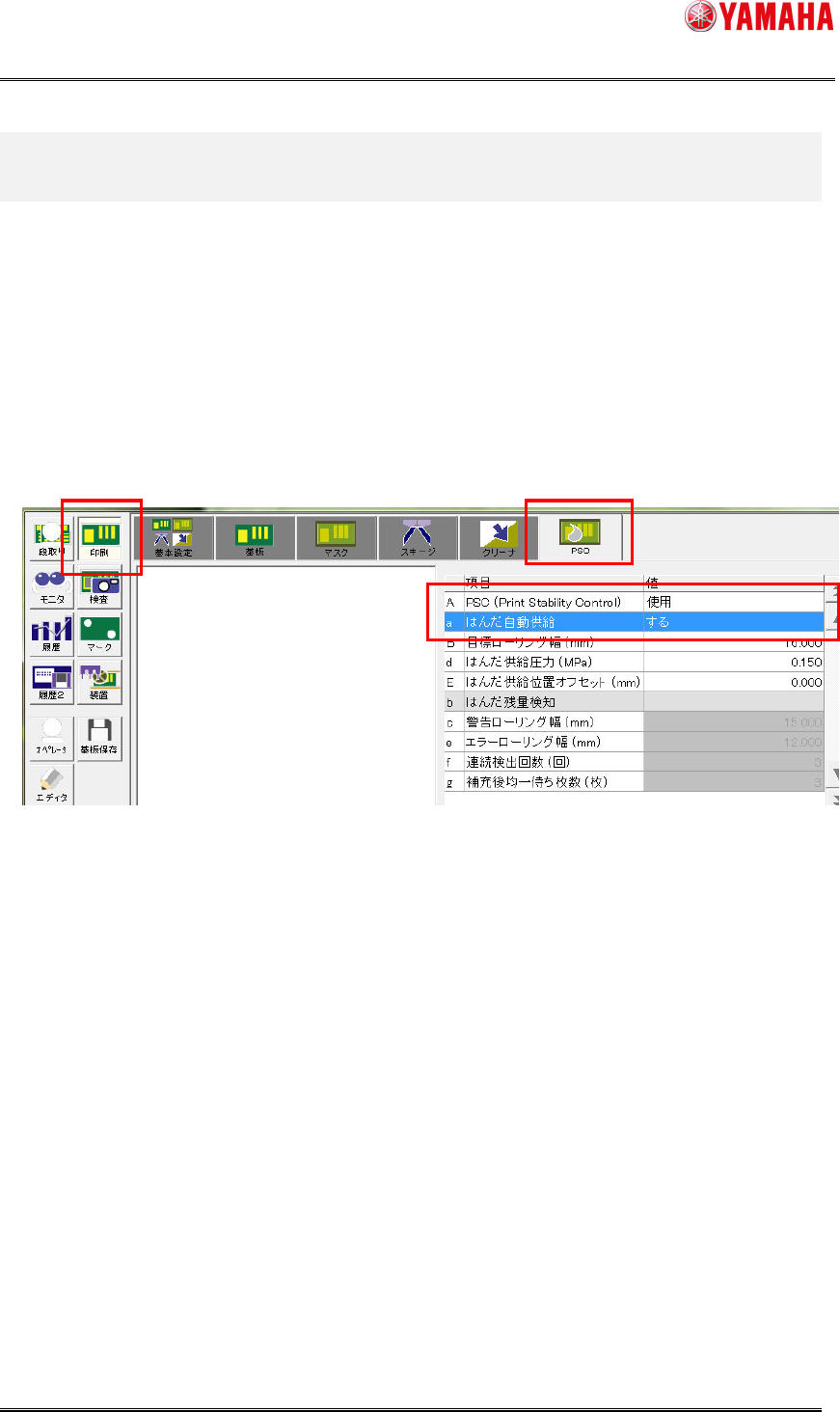

[印刷]-[PSC]画面の「PSC(PrintStabilityControl)」および「はんだ自動供給」の設定によって、
PSC機能とはんだ残量検知機能の切り替えを行います。「PSC」を「未使用」に設定した際は、どち
らの動作も行いません。
ヤマハ発動機株式会社 ロボティクス事業部
SMT統括部 商品開発部
MDOC-SOFT50716
5/9
3.2
3.23.2
3.2 基板データ追加項目
基板データ追加項目基板データ追加項目
基板データ追加項目

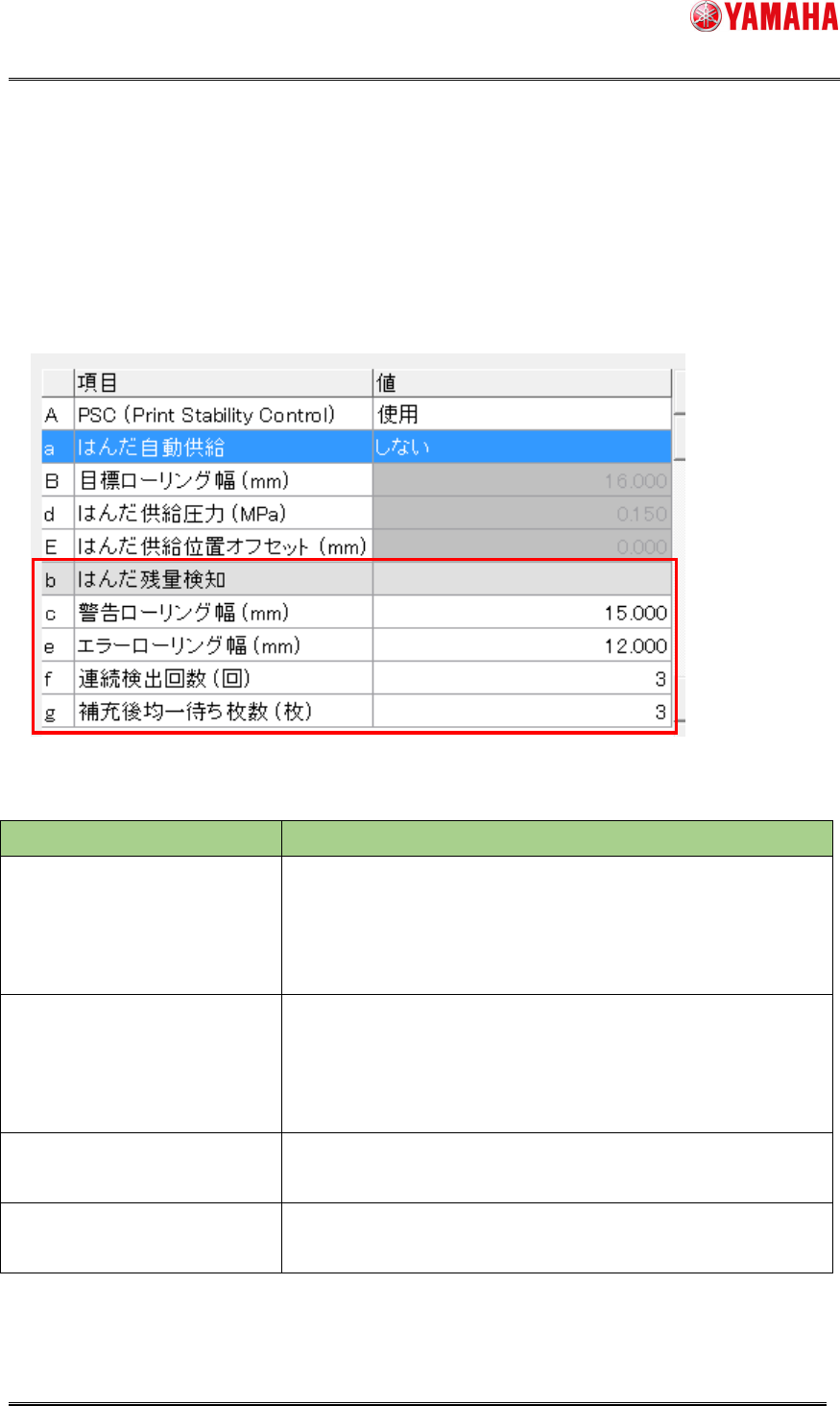

[はんだ自動供給]を「しない」に設定した場合、はんだ残量検知関連の項目が有効になります。
PSC関連の項目はグレイアウトされます。
各項目と内容は以下のとおりです。
項目 内容
警告ローリング幅(mm) 「Ea8986: はんだ切れ警告」が表示されるローリング幅を設定し
ます。「連続検出回数」で設定した回数分連続して測定値が下
回った場合、メッセージを表示します。メッセージ表示中も自動
運転は継続します。
エラーローリング幅(mm) 「Ea8987: はんだ切れエラー」が表示されるローリング幅を設定
します。「連続検出回数」で設定した回数分連続して測定値を下
回った場合、メッセージを表示します。メッセージが表示される
と、自動運転は停止します。
連続検出回数(回) 「Ea8986: はんだ切れ警告」や「Ea8987: はんだ切れエラー」が
表示されるまでに必要な連続測定回数を設定します。
補充後均一待ち枚数(枚) はんだ補充直後、ローリング幅測定結果を無視する生産基板
枚数を設定します。
ヤマハ発動機株式会社 ロボティクス事業部
SMT統括部 商品開発部
MDOC-SOFT50716
6/9
3.3
3.33.3
3.3
[
[[
[モニタ
モニタモニタ
モニタ]
]]
]-
--
-[
[[
[カウンタ
カウンタカウンタ
カウンタ]
]]
]画面
画面画面
画面
使用する機能によって、[モニタ]-[カウンタ]画面に表示される項目が変更されます。
3.3.1
3.3.13.3.1
3.3.1 PSC
PSCPSC
PSC機能使用
機能使用機能使用
機能使用
はんだ供給カウンタが表示されます。
3.3.2
3.3.23.3.2
3.3.2 はんだ残量検知機能使用
はんだ残量検知機能使用はんだ残量検知機能使用
はんだ残量検知機能使用
はんだ残量検知機能関連の項目が表示されます。
