ヤマハ発動機株式会社 IM 事業部 マウンター技術部 ソフト開発グループ MD OC-SOFT50138 6/12 3.3 3.3 3.3 3.3 履歴表示 履歴表示 履歴表示 履歴表示 本機能の実 行結果は [履歴] - [ロ グ] タブに出力 されま す。 出 力する内容 は、ヘッド毎の エラー情 報と、スケジ ュールタスクの 実行結果 を表示した情 報が記 録され…
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50138
5/12
【スケジュールタスクタブ画面の説明】
項番 項目名 内容説明
① チェック内容 このコンボボックスにより、表示するスケジュール
タスクの種類を切り替える事が出来ます。
② スケジュールタスク最終実行時間 それぞれのスケジュールタスクが実行された最
終日時が表示されます。
③ スケジュールタスク実行結果一覧 それぞれのスケジュールタスクの実行結果が表
示されます。
【実行結果表示】
“OK” ： スケジュールタスク正常終了
“NG” ： スケジュールタスク異常終了
“ ” ： スケジュールタスク未実施
④ ノズルタイプ スケジュールタスクを実行したノズルタイプが表
示されます。
⑤ このボタンを押す事で、複数のノズルタイプ表示
を切り替えることが出来ます。
１ページ分しかない場合は、押下は出来ますが、
表示は切り替わりません。
⑥ 現在ページと最大ページ数表示 現在ページと最大ページ数が表示されます。
注）最大ページ数はスケジュールタスクでチェック
した総ノズルタイプ数になります。
１ページ分しかない場合は、表示はありません。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50138
6/12
3.3
3.33.3
3.3
履歴表示
履歴表示履歴表示
履歴表示
本機能の実行結果は [履歴] - [ログ] タブに出力されます。 出力する内容は、ヘッド毎のエラー情
報と、スケジュールタスクの実行結果を表示した情報が記録されます。
ヘッド毎のエラー情報は詳細列に /H1/H2 と記載されます。

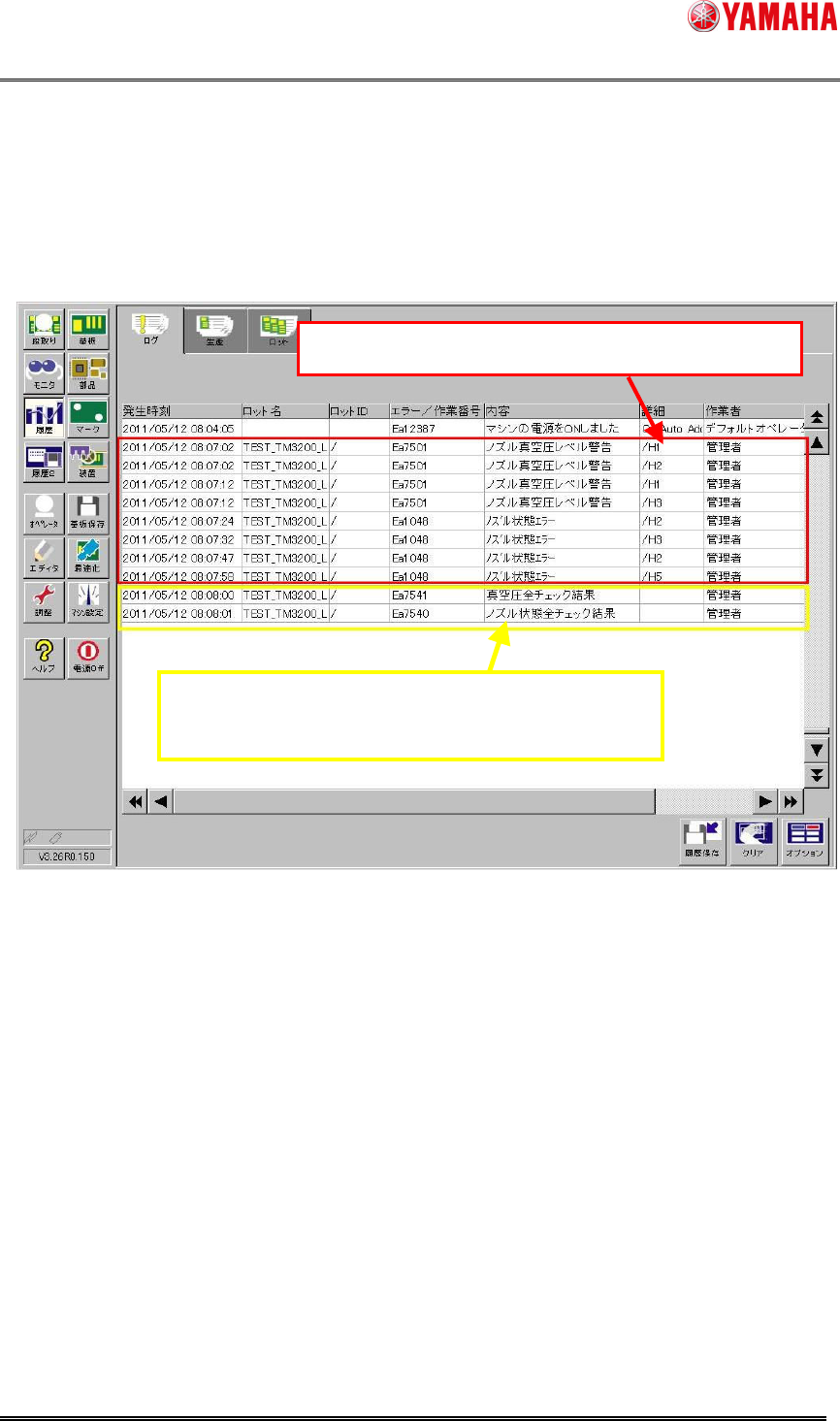

図 3.3 履歴画面
どのヘッドでエラーが発生したか履歴に残ります。
スケジュールタスク完了後に､実行結果メッセージが出力さ
れたことが､履歴に残ります。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50138
7/12
【エラー番号とエラーが発生したスケジュールタスクの種類】
エラー
番号
エラー内容 エラーが発生した
スケジュールタスクの種類
Ea7501 ノズル真空圧レベル警告
負圧値の異常を検知しました。
真空圧チェック
Ea1048 ノズル状態エラー
ビジョン認識の結果､ノズルが汚れていました。
ノズル状態確認
Es887 ノズルシャフトブローユニットのノズル確認センサーが反
応しているため X,Y 軸の移動ができません。
Es891 ノズルシャフトブローユニットが下降端にないので
X,Y 軸の移動ができません。
Es993 ノズルシャフトブローユニットのノズル検知センサーが反
応しています。（ブローユニットが 1 個の場合、もしくは、
ブローユニットが 2 個で前側ユニットの場合）
Es994 ノズルシャフトブローユニットのノズル検知センサーが反
応しています。（ブローユニットが 2 個で後側ユニットの
場合）
Ea7504 ノズルシャフトブロー実行中エラー
・ブロー位置がソフトリミット範囲外に設定されている。
・ヘッド下降時に下降端センサーが一定時間内に反応し
なかった。
・ノズル交換に失敗した
Ea7506 ノズルシャフトブロー実行中に運転停止処理が行われ
ました。
Ea7518 サーボ OFF またはインターロック状態のためシャフト清
掃ブローを実行できません。
ノズルシャフトブロー
注 1) ノズルシャフトブローについては、ヘッド毎で出力はされません。
また、ヘッド番号についても、出力されません。
