RL132
参考手册
2.5 适用元件
DA9RCC-12-160-B0
2.5-2
使用大型 (W = 10 mm 以上或者 D = 10 mm 以上) 的元件时，请在顶部的元件通路安装垫板
∗
。
∗ 1 台机器标准配备的垫板数，NM-EJR5A 是 10 个，NM-EJR6A 是 20 个。
Z 轴、顶板
垫板
RL132
参考手册
2.5 适用元件
DA9RCC-12-160-B0
2.5-3
插入有孔元件(比如，连接器或者保险丝套等)时，请注意推压橡胶块的限制。这将影响到插件时的稳定性以及
推压橡胶块的使用寿命。
有关连接器、保险丝套请参考下图。详细情况请咨询本公司。
= =
选择推压橡胶块时请注意以下事项
1) 推压橡胶块并不是可以对应各种元件的万能橡胶块。
2) 请选择适合客户生产目的的最合适的推压橡胶块，详细情况请咨询。
3) 如有疑问点，请咨询松下公司。
保险丝套的不稳定插件。
如果推压橡胶块卡住,
可能会拔出保险丝套。
推压橡胶
块按连接
器销，会缩
短推压橡
胶块的使
用寿命。
如果连接器上
面有凹凸不平
的情况,插件
会不稳定。
由于推压橡胶块碰到
连接器边缘,造成插件
不稳定。
RL132
参考手册
2.5 适用元件
DA9RCC-12-160-B0
2.5-4

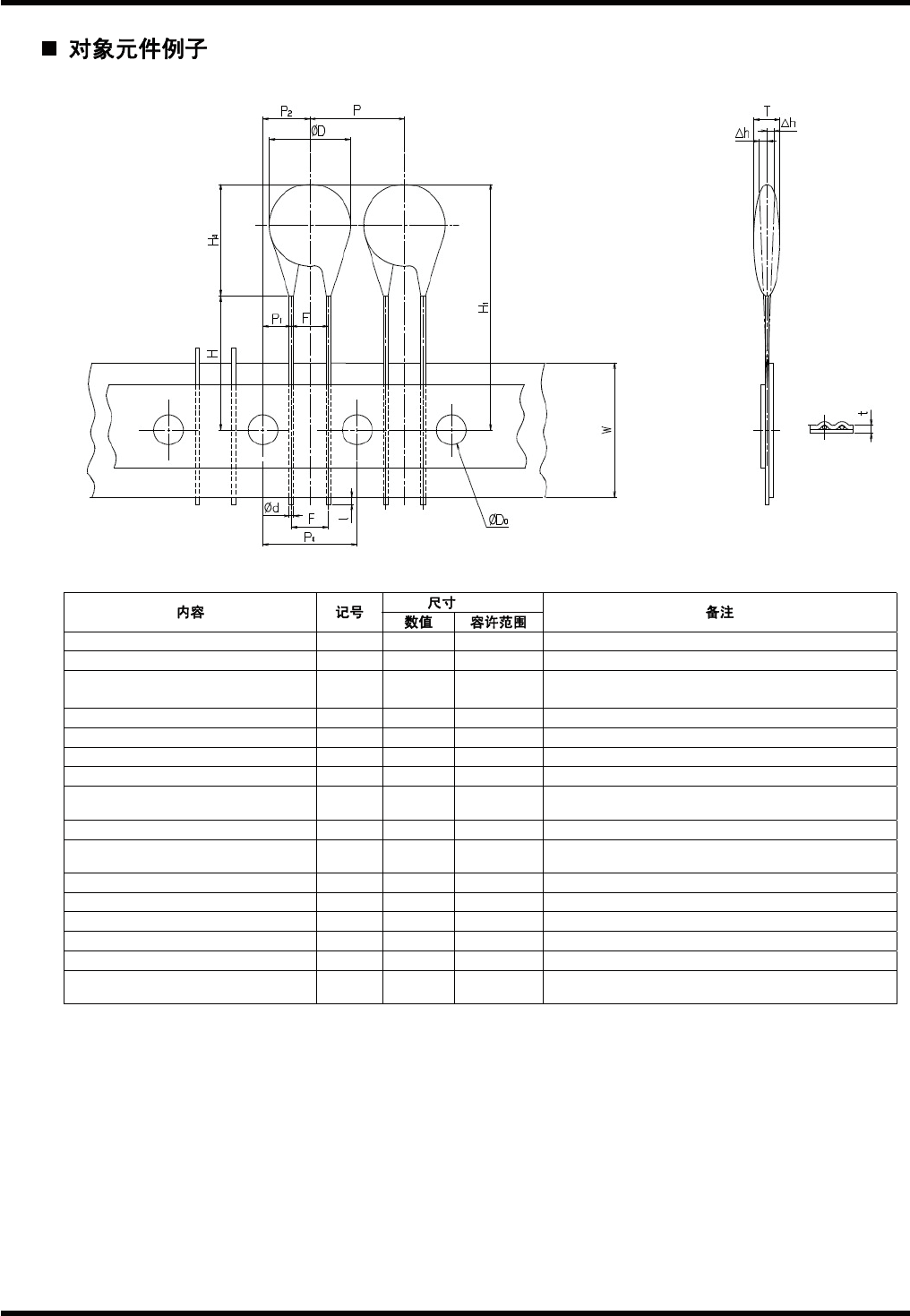

1. 陶瓷电容器 (笔直型引脚)
(mm)
元件直径
Ø D 13.0
最大
元件厚度 T 3.5 最大
引脚线直径 Ø d 0.6 ±0.05
软铜线是 Ø 0.6 mm
硬铜线和 CP 线是 Ø 0.5±0.05 mm
元件间距
P 12.7 ±1.0
孔间距 P
0
12.7 ±0.3 累积间距误差 = 1.0mm /20 间距
从孔中心到引脚为止
P
1
3.85 ±0.7
从孔中心到元件中心部为止
P
2
6.35 ±1.3
引脚间距离
F 5.0
+0.5
-0.2
引脚尖端在容许范围内
元件位置调整 ∆h 2 最大 从中心开始±1 mm
编带宽度 W 18
+1.0
-0.5
从编带中心到元件底部的高度 H 18 +2.0
元件高度 H
1
30.25 H
1
≤ 41.0
元件高度 (参考) H
4
12.25 最大
引脚线的突出
l 0
最大 编带轨道的摩擦可能造成损伤
孔直径
Ø D
0
4.0 ±0.2
编带的厚度
t 0.3
+0.2
0
原纸厚度最小是 0.3 mm
