NPM-W 2 EJM7DJ-SF-01N-00 危険 安全スイッチ ( 後側：フィーダー テーブルカバー内部 ) 1-1 -3 安全スイッチを 無効にしない ( けがのおそれ ) 補給部開閉スイッチ ●安全スイッチの機能 があります。 ●カバー内に設置 安全スイッチ ( マガジン扉内 ) 安全スイッチ ( 後側：安全カバー内部 ) 安全スイッチ ( 前側：安全カバー内部 ) ●運転中に安全カバーの安全スイッチを検知 すると、運転が止ま…
NPM-W2 EJM7DJ-SF-01N-00
危険
1-1-2
必ずお守りください
■複数台数連結しているとき
危険・異常を感じたら、非常停止スイッチを押す
●押すと、設備は停止します。
●近いほうの非常停止スイッチ(2か所)を押して
ください。どちらを押しても止まります。
[解除方法]
運転を再開するときは、危険や異常が除去され
たことを確認し、非常停止スイッチを右に回し
てください。
(そのまま運転を続けると、事故の原因)
●非常停止スイッチを押した設備だけでなく、設
備前側より向かって右側に隣接した1台の設備も
停止します。ほかの設備は停止しません。(図参
照)
非常停止スイッチ
(前側後側2か所)
停止しない
停止する
非常停止スイッチ
を押すと
前側
けがややけど
などを防ぐ
ために…
NPM-W2 EJM7DJ-SF-01N-00
危険
安全スイッチ
(後側：フィーダー
テーブルカバー内部)
1-1-3
安全スイッチを
無効にしない
(けがのおそれ)
補給部開閉スイッチ
●安全スイッチの機能
があります。
●カバー内に設置
安全スイッチ
(マガジン扉内)
安全スイッチ
(後側：安全カバー内部)
安全スイッチ
(前側：安全カバー内部)
●運転中に安全カバーの安全スイッチを検知
すると、運転が止まります。
安全スイッチ
(前側：フィーダー
テーブルカバー内部)
安全上のご注意 2
1-1
シングルトレイフィーダー ツイントレイフィーダー
NPM-W2 EJM7DJ-SF-01N-00
ON
OFF
ON
OFF
OFF ON

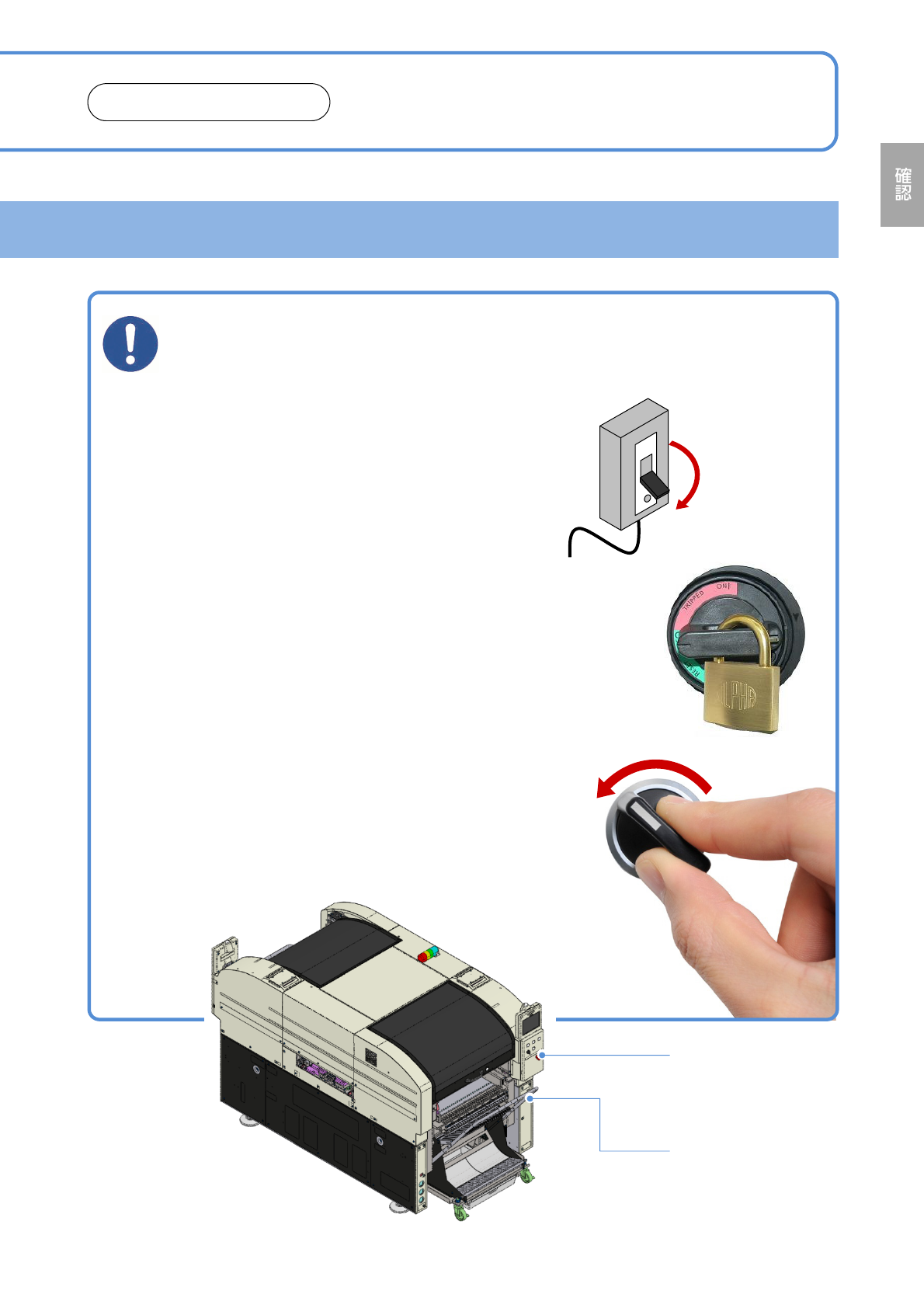

可動部内に身体を入れるときは次のことを守る
(感電のおそれ/可動部が動くことによる、けがのおそれ)
それぞれの作業内容に合わせて、対応してください。
●制御BOXなどのメンテナンスをするとき
→設備を接続している工場側のブレーカーを
OFFにする。
●定期点検や消耗パーツ、センサーなどの制御部品、
ヘッドユニットなどを交換をするとき
→主電源スイッチをOFFにし、錠をかける。
●機種切り替えをするとき、日常点検をする
とき、ノズルチェンジャーにノズルを取り付
けるとき、基板をコンベヤーに載せる/取
り除くとき、本体内部のメンテナンスをす
るとき
→作業をする側のサーボスイッチをOFFにし、
安全カバーを開く。
1-1-4
必ずお守りください
サーボスイッチ
(前側・後側2か所)
主電源スイッチ
(前側1か所)
