193-3100
CUKYX
2.11 单元补正
2-60
2.11 单元补正
在“补正数据”界面按 [ 单元补正 ] 按钮，显示如下界面。
界面展开
F3269-CUKYX-00
要 点
本设定选配有选配单元时使用。
参 照
详细内容，请参照别册《多段供料器》。
193-3100
CUKYX
2.12 贴装位置表格
2-61

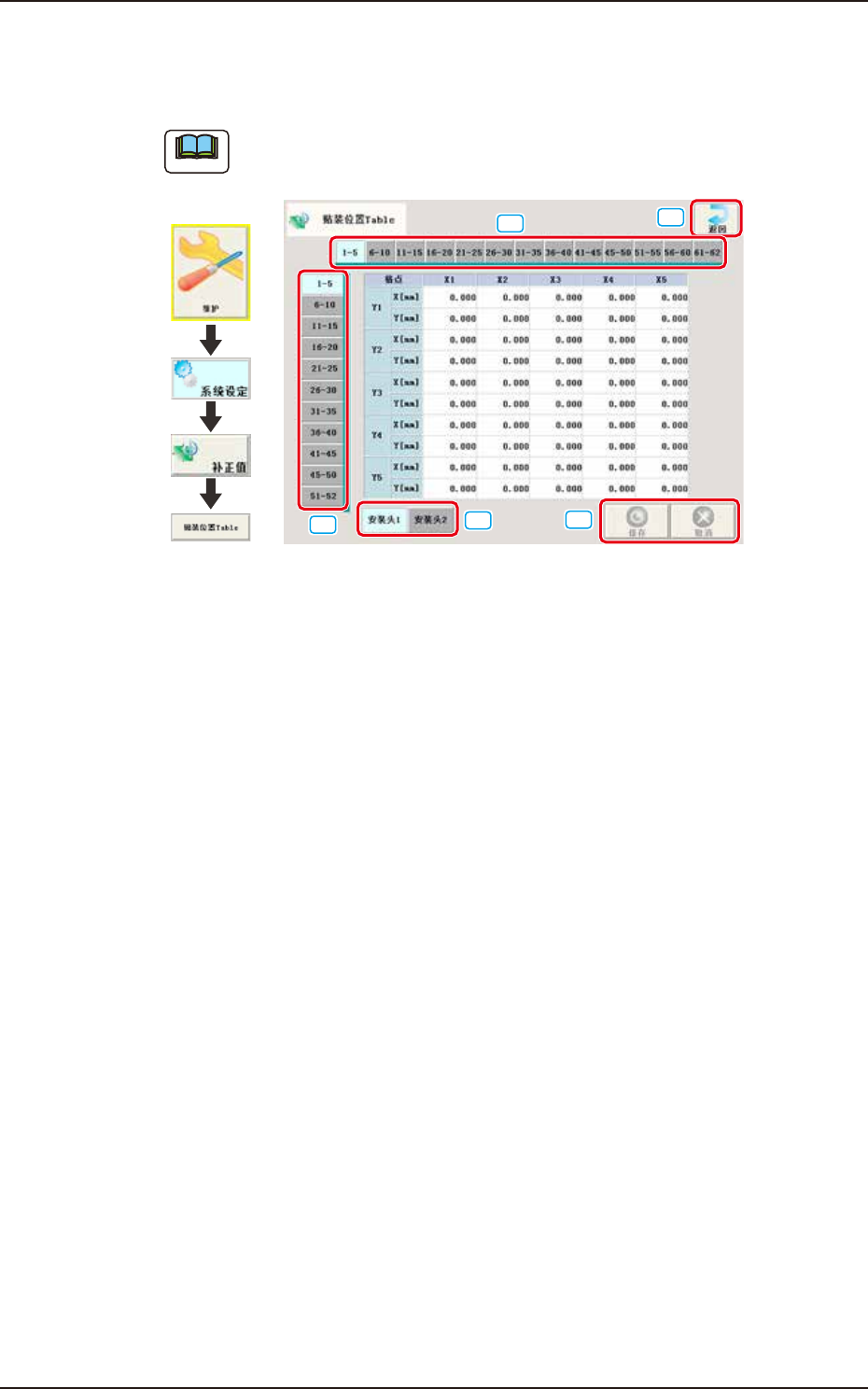

2.12 贴装位置表格
在“补正数据”界面按 [ 贴装位置 Table] 按钮，显示如下界面。
要 点
[ 安装头 2] 也显示相同的页面。
界面展开
[1]
[2]
[3]
[5]
[4]
F3270-CUKYX-00
贴装位置表格是以吸嘴前端为基准的表格补正值。
使安装头以假设角度 0 度在玻璃线路板上以 10mm 为间距如格子状贴装元件
( 以 1 号吸嘴吸取、贴装元件 )，将测定的数据输入 (X、Y) 中。
[1] 安装头选择按钮
选择需要输入的安装头。
[2] X 方向选项卡
显示选中的选项卡页面的 X 方向格点。
[3] Y 方向选项卡
显示选中的选项卡页面的 Y 方向格点。
[4] [ 返回 ] 按钮
返回到“补正数据”界面。
[5] [ 保存 ] 按钮
保存输入的数据。
[取消]按钮
取消输入的数据，恢复保存的数据。
193-3100
CUKYX
3. 运行参数
2-62

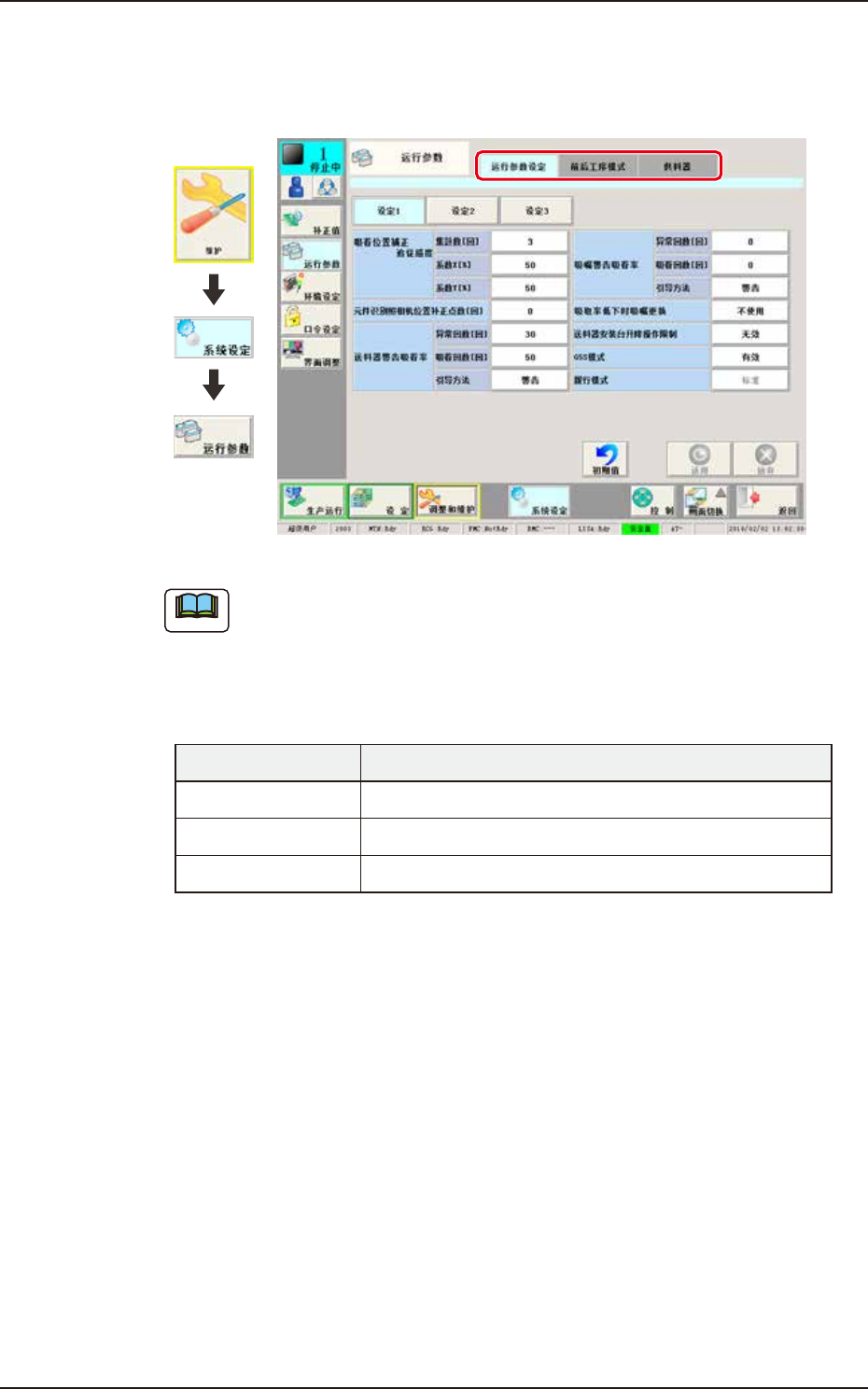

3. 运行参数
按“系统设定”菜单中的 [ 运行参数 ] 按钮，显示如下“运行参数”界面。
界面展开
F3271-CUKYX-00
要 点
界面的显示随选择的选配单元会有所不同。
选项卡
“运行参数”界面由下表所示选项卡组成，选择各选项卡，显示对应的页面。
选项卡 内容
运行参数设定
设定与装置的生产运行相关的各种参数。
前后工序模式
设定前后工序的动作模式、线路板搬送、定位条件。
供料器
设定使用多段供料器时的托盘矩阵的各种信息。
