193-3100
CUKYX
5.6 基准标记照明
1-38

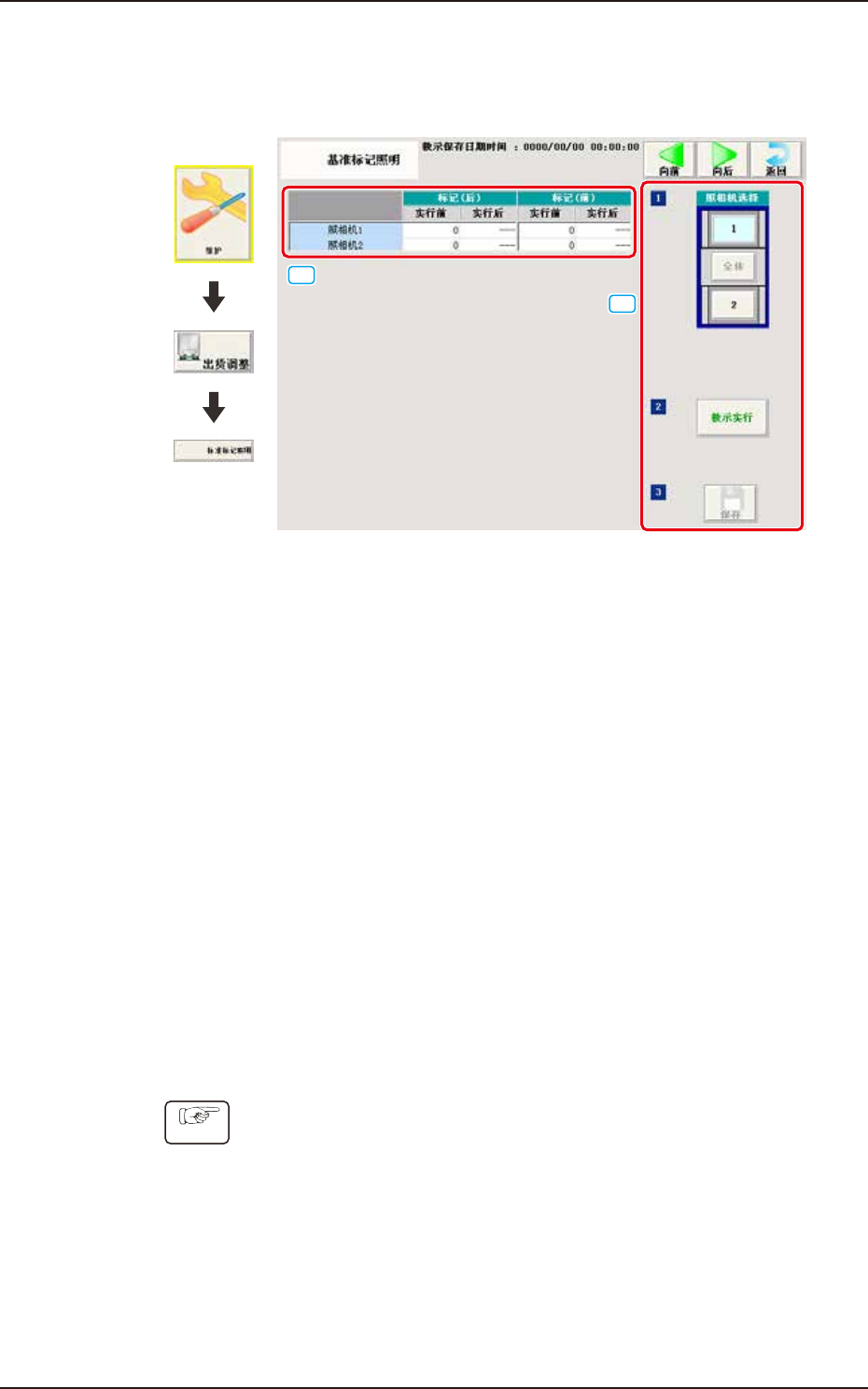

5.6 基准标记照明
在“基准标记照明”界面中对基准标记的照明进行教示。
界面展开
[1]
[2]
F3130-CUKYX-00
[1] 教示数据显示部
显示指定的相机的各基准标记的补正值数据。
[2] 教示步骤显示部
按操作顺序排列有教示用的按钮。
照相机选择
从相机 [1]、[2] 按钮中选择进行教示用的相机。
[ 教示实行 ] 按钮
执行教示。
[保存]按钮
保存教示结果。
■ 教示的步骤
步 骤
(1) 在“照相机选择”中选择进行教示的元件识别相机。
(2) 按 [ 教示实行 ] 按钮。
( 在一次教示中，按顺序对指定的元件识别相机的后侧、前侧
标记进行教示。)
(3) 按 [ 保存 ] 按钮，保存教示结果。
193-3100
CUKYX
5.7 元件识别照相机倍率
1-39

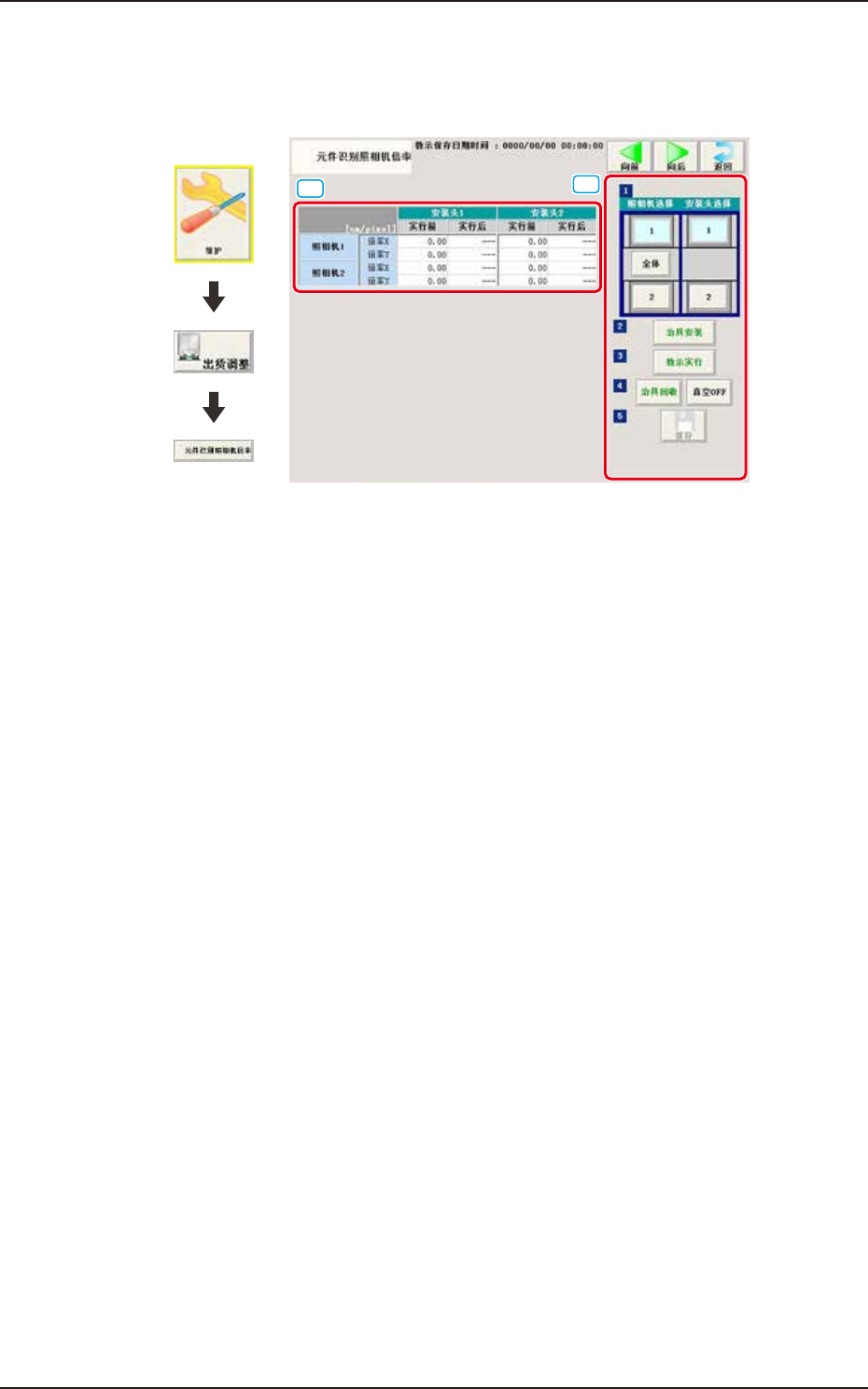

5.7 元件识别照相机倍率
在“元件识别照相机倍率”界面中对元件识别相机的倍率进行教示。
界面展开
[1]
[2]
F3131-CUKYX-00
[1] 教示数据显示部
显示指定的相机与安装头的倍率。
[2] 教示步骤显示部
按操作顺序排列有教示用的按钮。
照相机选择
从相机 [1]、[2]、[ 全体 ] 按钮中选择进行教示用的元件识别相机。
安装头选择
选择与进行教示的元件识别相机对应的安装头。
[ 治具安装 ] 按钮
使安装头移动到便于安装倍率教示用玻璃治具的位置。
[ 教示实行 ] 按钮
执行教示。
根据拍摄的图像计算元件识别相机的倍率补正值。
[ 治具回收 ] 按钮、[ 真空 OFF] 按钮
使安装头移动到便于拆卸倍率教示用玻璃治具的位置。
[保存]按钮
保存教示结果。
193-3100
CUKYX
5.7 元件识别照相机倍率
1-40

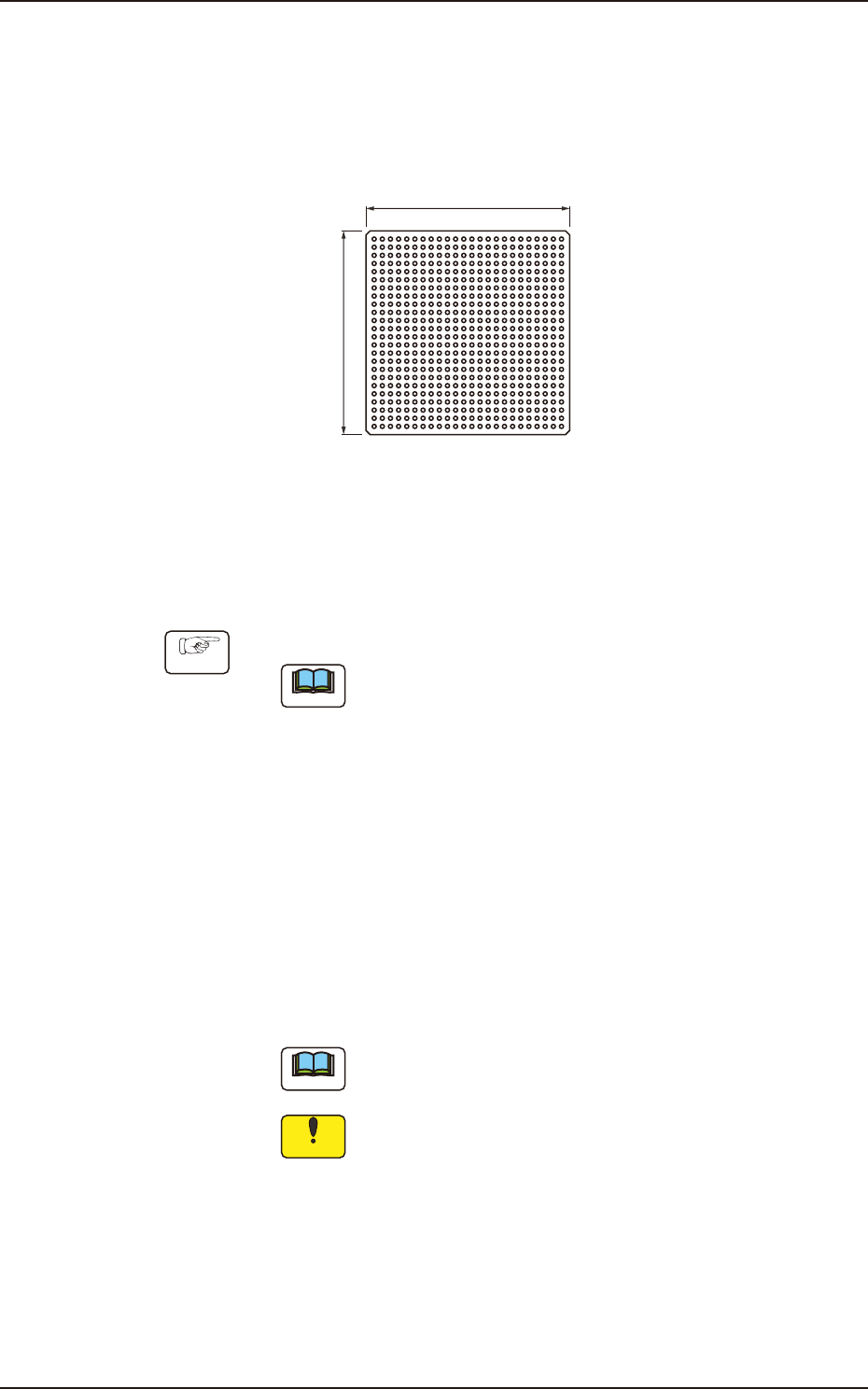

■ 元件识别照相机倍率教示用治具
对元件识别照相机的倍率进行教示时，使用如下玻璃治具元件。
倍率教示用玻璃治具 JG-0084( 元件识别校准治具 ,KYF-M8673-00)
治具元件底面每隔 2.00[mm] 的间距蒸镀有 576 个 φ1.00[mm] 的黑圆。
50 mm
50 mm
F3132-CUKYX-00
治具吸取用吸嘴
吸取倍率教示用玻璃治具使用中异型吸嘴 VF02。
■ 元件识别相机倍率教示的步骤
步 骤
(1) 在“照相机选择、安装头选择”中选择进行教示的相机与安装头。
要 点
照相机与安装头有 4 种组合方式，进行 4 种组合方式的教示。
照相机 1 - 安装头 1
照相机 1 - 安装头 2
照相机 2 - 安装头 1
照相机 2 - 安装头 2
(2) 按 [ 治具安装 ] 按钮，并在 10 秒钟之内按操作台的 [START]
按钮。安装头移动到吸取倍率教示用玻璃治具的位置 ( 治具
安装位置 )。
(3) 在移动到治具安装位置的安装头最前侧上安装中异形吸嘴
(VF02)，吸取倍率教示用玻璃治具。吸取时注意必须使玻璃
治具完全进入识别界面中。
要 点
吸嘴吸取治具时，请把住治具的左右使吸嘴吸取。
注 意
真空泵不作动时，请将“测试运行”选择为“无效”或将“测
试运行”界面的“真空／送气马达”选择为“生产机种联动”。
(4) 按 [ 教示实行 ] 按钮。
( 拍摄图像，并根据拍摄的图像计算元件识别相机的倍率补正
值。)
