QA表 机种 ① 参照左图，在插入标准供料器（参照下图）的状态下，用厚薄规等确认 X 方向空隙。 超出规格调整值时，松开 FDC 托架固定螺丝调整位置。 FDC 托架、连接器的装配调整值 插入标准供料器测量空隙 ① Ｘ方向（下图 No.10 、 31 ） FDC 托架板金端面与阴连接器侧面的空隙： 0.5mm ～ 0.9mm ② 参照左图，在插入标准供料器（参照下图）的状态下，用厚薄规等确认 Y 方向空隙。 ② Ｙ方向 FDC 托架组装…
Rev.1.0
QA 表
目
录
1. FDC
托架装配调整值
······························································ 1
2.
卡带传感器的调整
································································· 2
3.
滑槽组装调整
······································································· 3
QA表
机种

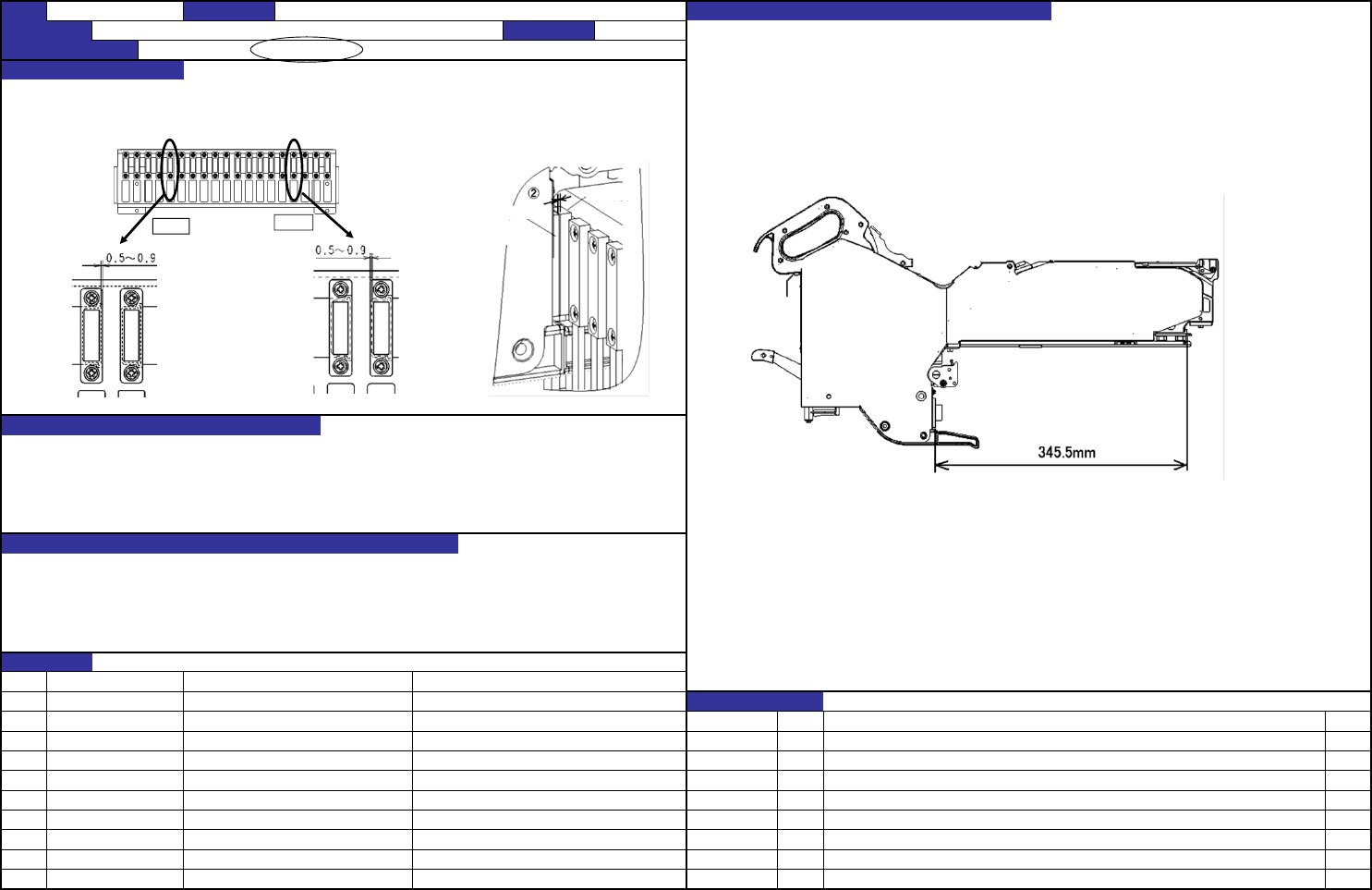

① 参照左图，在插入标准供料器（参照下图）的状态下，用厚薄规等确认X方向空隙。
超出规格调整值时，松开FDC托架固定螺丝调整位置。
FDC托架、连接器的装配调整值 插入标准供料器测量空隙
① Ｘ方向（下图No.10、31）FDC托架板金端面与阴连接器侧面的空隙：0.5mm～0.9mm
② 参照左图，在插入标准供料器（参照下图）的状态下，用厚薄规等确认Y方向空隙。
② Ｙ方向 FDC托架组装阴连接器与标准供料器阴连接器的空隙：0.1mm～0.6mm
超出规格调整值时，松开FDC托架固定螺丝调整位置。
①吸着位置的稳定化
②ETF电源供应的稳定化
①带式供料器的吸着位置偏移
②ETF电源供应不良
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
40142759～40142762
连接器束线组
日期
40143517 FDC_BRACKET_S
对象元件
变更履历
货号 品名 有关质量特性
预想故障（应规格调整值不良而发生的故障）
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称
FDC托架装配调整值
编制日期
RX-7
装置名称 台架装置 确认方法及调整方法（故障处理方法）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
2013/1/17
No. 5
No.16
①
阳连接器
(治具)
阴连接器
QA表
机种

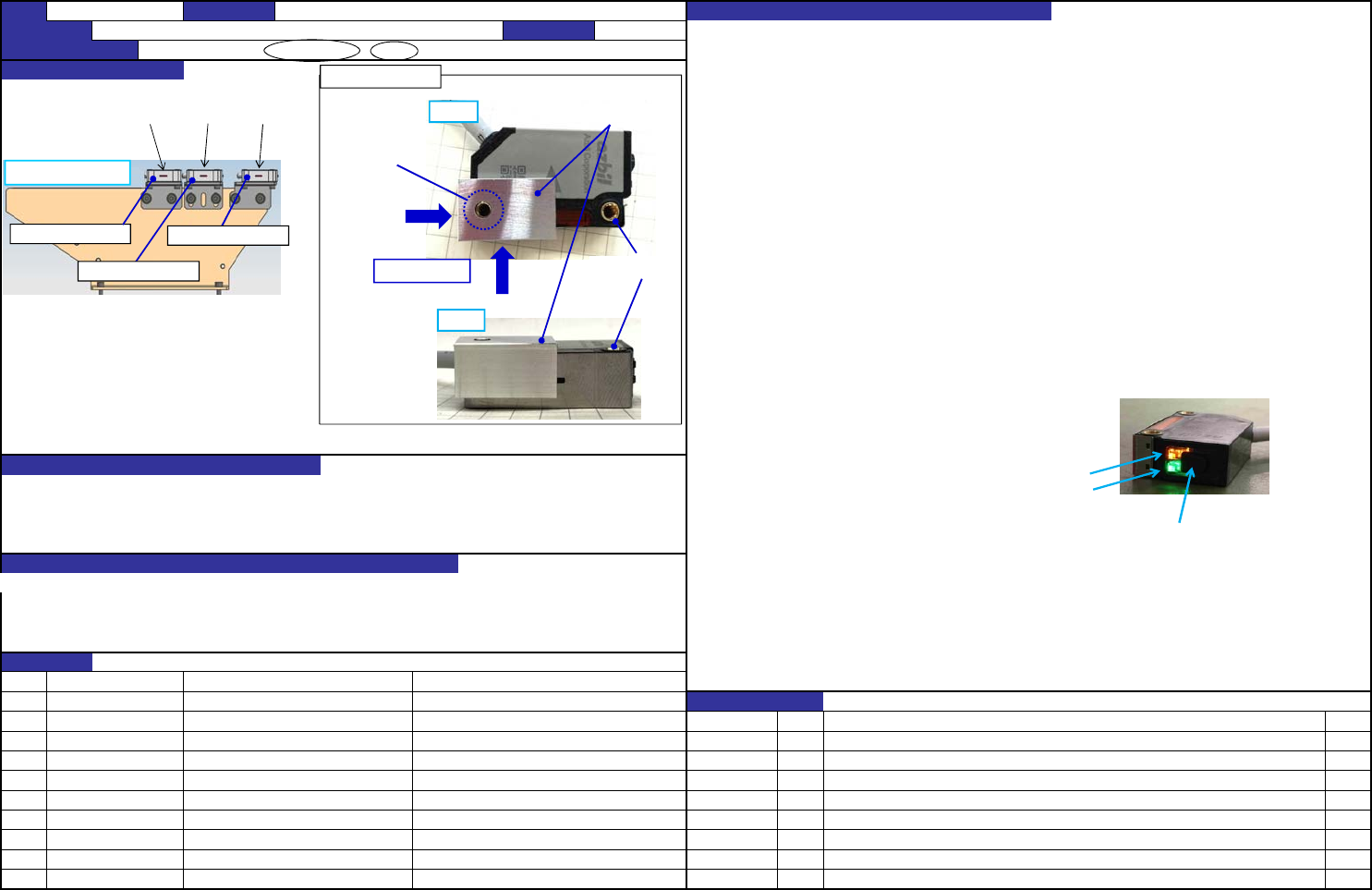

【传感器的检测灵敏度调谐】
1. 接通装置的电源。（灵敏度调整治具还不要安装）
2. 持续按住传感器主体的操作按钮（约2秒钟），直至传感器主体的橙色LED快速闪烁（约10Hz），再放手。
在各个受光传感器上安装治具， 3. 持续按住传感器主体的操作按钮（约2秒钟），直至传感器主体的橙色LED和绿色LED双方同时闪烁（约10Hz），再放手。
进行检测灵敏度的调谐。 4. 按照左图“灵敏度调整治具的安装”所示安装治具。
5. 短时间按一下传感器主体的操作按钮。
6. 约2秒钟后设置完成，自动回到正常动作。（非遮光时：绿色LED→亮灯，橙色LED→亮灯，遮光时：绿色LED→熄灯，
橙色LED→熄灯）
【如果调谐结束后传感器LED仍继续闪烁时】
<绿色LED以10Hz闪烁，或绿色LED和橙色LED双方以10Hz闪烁>
推测原因：调谐尚未完成。
①持续按住传感器主体的操作按钮约7秒钟。（复原到出厂时的设置）
②从新进行传感器的检测灵敏度调谐。
<橙色LED以1 Hz闪烁>
推测原因：无治具时、有治具时双方光量都不足。
①再次进行传感器的光轴调整。（参照RX-7_组装调整M01_卡带传感器Rev03)
<绿色LED和橙色LED双方以1Hz闪烁>
推测原因：无治具时、有治具时的光量差过小。
①从新进行传感器的检测灵敏度调谐。
①
检知废带的卡带。
②
检知供料器的压料盖打开浮起。
③
检知供料器上部贴装头可动范围内的杂物。
・
如组装得高时：贴装头破碎、废带卡带的检测精度将降低
・
如组装得低时：不能生产，错误检知废带卡带
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
40158787
S
ENSOR ASSY A(FEEDER FLOAT JA
M
变更履历
40158788
S
ENSOR ASSY B(FEEDER FLOAT JA
M
日期 内容
40161034 SENSOR_COVER_JIG_70
70％遮光用治具
货号 品名 有关质量特性
对象元件
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
RX-7
装置名称 卡带传感器 确认方法及调整方法（故障处理方法）
功能名称 卡带传感器的调整 编制日期
2014/12/26
上面图
侧面图
受光传感器主体
灵敏度调整治具
朝箭头方向抵住
螺丝孔要对合
灵敏度调整治具的安
左侧（受光传感器侧）
卡带传感器（REC_3）
卡带传感器（REC_2）
卡带传感器（REC_1）
①
①
②
※进行调谐，使得入射光的70%被遮光时可测知
※右侧（投光传感器侧）不需要设
橙色LED
绿色LED
操作按钮
