JIG, INSPECTION 治具 検査 AA5AE 29 No. Drg.No. & Cod e No. QT Y Description Ra ting Re marks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 1 PM510 7 7 1 BA SE, JIG ベース 治具 3 PB431 9 1 1 PL ATE, PARTIT ION プレー ト 仕切 り 3.1 H5288 A 6 BOLT ,…

100%1 / 33
UG003**
2UGKGP0002**
1
7
8
9
10
13
14
15
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
34
35
35
36
36
37
37
39
41
42
43
43
44
44
45
46
46
47
48
48
49
50
51
52
53
54
55
56
57
47
45
39
40
16
17
18
19
12
11
3
4
5
6
40
38
3.1
3.2
3.3
18.1
61

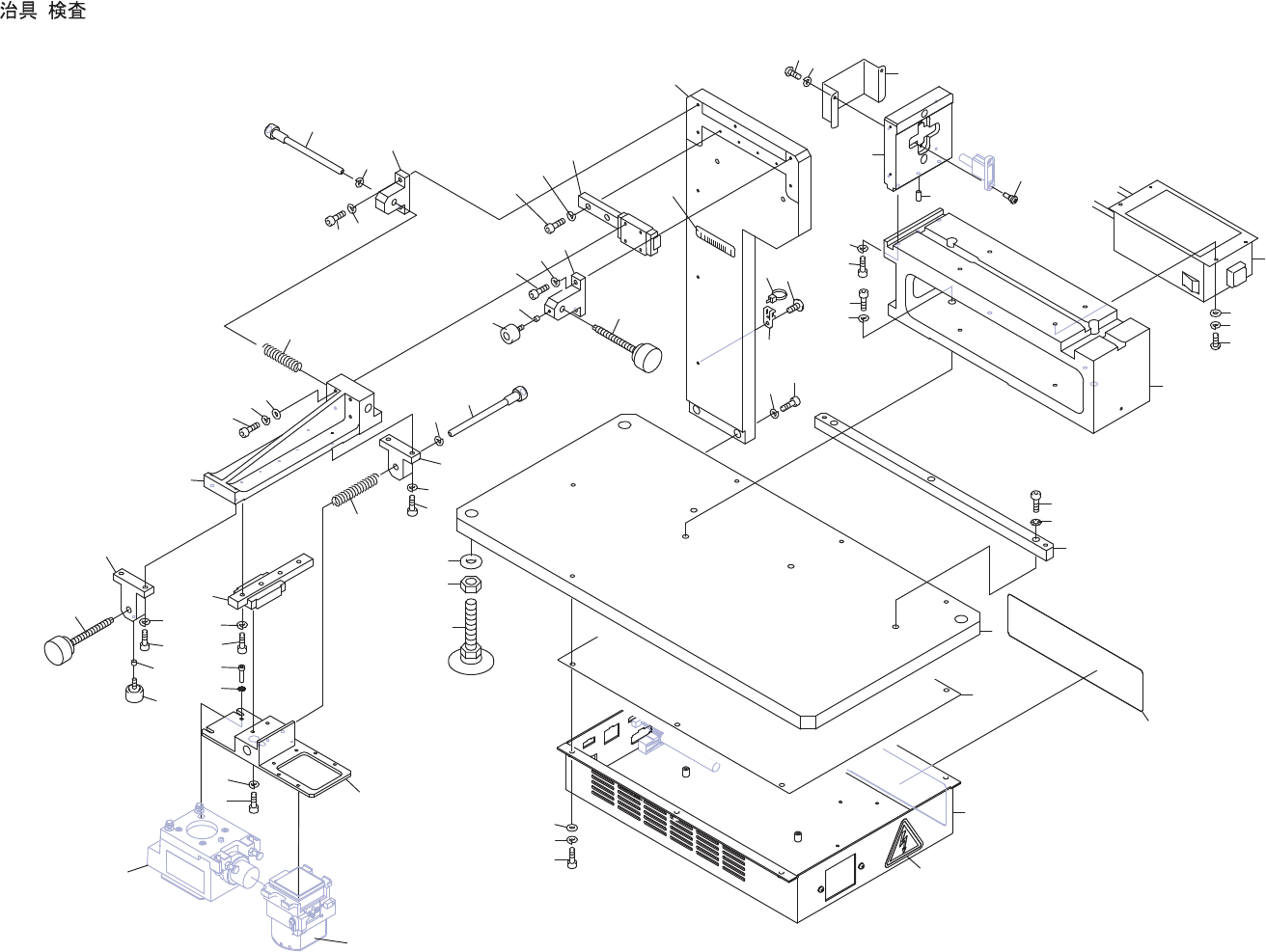

JIG, INSPECTION
AA5AE29
10
PTS-JIGFIFEEDER-10
JIG, INSPECTION
治具 検査
AA5AE29
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
PM51077
1
BASE, JIG
ベース　治具
3
PB43191
1
PLATE, PARTITION
プレート　仕切り
3.1
H5288A
6
BOLT, HEX SOCKET
ボルト　六角穴
M04X010
3.2
W1022A
6
WASHER, LOCK
ワッシャ　スプリング
4M/M
3.3
W1040S
6
WASHER, FLAT
ワッシャ　平
4M/MX0.8X9(1W-4)(3
ｶｸﾛ
)
4
RB02984
1
BOX
ＢＯＸ
5
2EKHFJ017201
1
NAMEPLATE
銘板
6
RX00390
1
SEAL
シール
7
W11082
4
WASHER, FLAT
ワッシャ　平
12M/MX2.5X24(1W-12)(3
ｶｸﾛ
)
8
N1080D
4
NUT, HEX
ナット　六角
M12(3
ｶｸﾛ
)
9
A10104
4
ADJUSTER
アジャスタ
TM-236 NO.6122
10
PM52072
1
BLOCK, LOCATING
ブロック　位置決め
11
H5326A
3
BOLT, HEX SOCKET
ボルト　六角穴
M06X025
ｾﾞﾝﾈｼﾞ
12
W1013A
3
WASHER, CONICAL
ワッシャ　皿
M- 6-H
13
PM51082
1
MOUNTING BASE
取付台
14
H5326A
2
BOLT, HEX SOCKET
ボルト　六角穴
M06X025
ｾﾞﾝﾈｼﾞ
15
W1024A
2
WASHER, LOCK
ワッシャ　スプリング
6M/M
16
2EKHFJ017501
1
BOX, INTERFACE
ＢＯＸ　インタフェース
17
K5256A
4
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X008
18
W1021A
4
WASHER, LOCK
ワッシャ　スプリング
3M/M
18.1
W1040R
4
WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(1W-3)(3
ｶｸﾛ
)
19
PM51092
1
PLATE
プレート
20
H5293A
2
BOLT, HEX SOCKET
ボルト　六角穴
M04X025
21
W1022A
2
WASHER, LOCK
ワッシャ　スプリング
4M/M
22
H2093W
1
PIN, PARALLEL
ピン　平行
φ04X10 B
種
(h8)
23
PB47671
1
COVER, WIRING
カバー　配線
24
K5255H
2
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X005
25
W1021A
2
WASHER, LOCK
ワッシャ　スプリング
3M/M
26
PM61843
1
STAND
スタンド
27
H5343A
2
BOLT, HEX SOCKET
ボルト　六角穴
M08X030
28
W1025A
2
WASHER, LOCK
ワッシャ　スプリング
8M/M
29
S2025A
6
SHEET
シート
CTAM1
30
K5172M
6
SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X008(3
ｶ
ｼﾛ
)
31
K1139H
6
BAND, TIE
バンド　結束
AB-100
32
PZ31721
2
GUIDE, RAIL
ガイド　レール
33
H5276A
8
BOLT, HEX SOCKET
ボルト　六角穴
M03X010
34
W1021A
8
WASHER, LOCK
ワッシャ　スプリング
3M/M
35
PM51152
2
HOLDER, SHAFT
受け　シャフト
36
H5290A
4
BOLT, HEX SOCKET
ボルト　六角穴
M04X015
37
W1022A
4
WASHER, LOCK
ワッシャ　スプリング
4M/M
38
PX06031
1
SEAL, BAR CODE
シール　バーコード
unit serial number
39
PM01BE2
2
BOLT
ボルト
40
W1025A
2
WASHER, LOCK
ワッシャ　スプリング
8M/M
41
PZ14011
1
SPRING
スプリング
42
PZ14001
1
SPRING
スプリング
43
PM80251
2
HOLDER, SHAFT
受け　シャフト
44
H5290A
4
BOLT, HEX SOCKET
ボルト　六角穴
M04X015
45
W1022A
4
WASHER, LOCK
ワッシャ　スプリング
4M/M
46
T30046
2
KNOB
ツマミ
NBM4-16-10
47
PM70621
2
SPACER
スペーサ
48
AA2MD01
2
KNOB
ツマミ
11
PTS-JIGFIFEEDER-10
JIG, INSPECTION
治具 検査
AA5AE29
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
49
PM79583
1
BKT, SLIDE
ＢＫＴ　スライド
50
H5281A
4
BOLT, HEX SOCKET
ボルト　六角穴
M03X025
51
W1021A
4
WASHER, LOCK
ワッシャ　スプリング
3M/M
52
W1040R
4
WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(1W-3)(3
ｶｸﾛ
)
53
PM66396
1
BKT, SLIDE
ＢＫＴ　スライド
54
H5276A
4
BOLT, HEX SOCKET
ボルト　六角穴
M03X010
55
W1021A
4
WASHER, LOCK
ワッシャ　スプリング
3M/M
56
H54255
1
BOLT, HEX SOCKET
ボルト　六角穴
M03X015(3
ｶ
ｼﾛ
)
57
W61562
1
WASHER
ワッシャ
TWB-3-3W
61
XP00131
2
PIN
ピン
12
