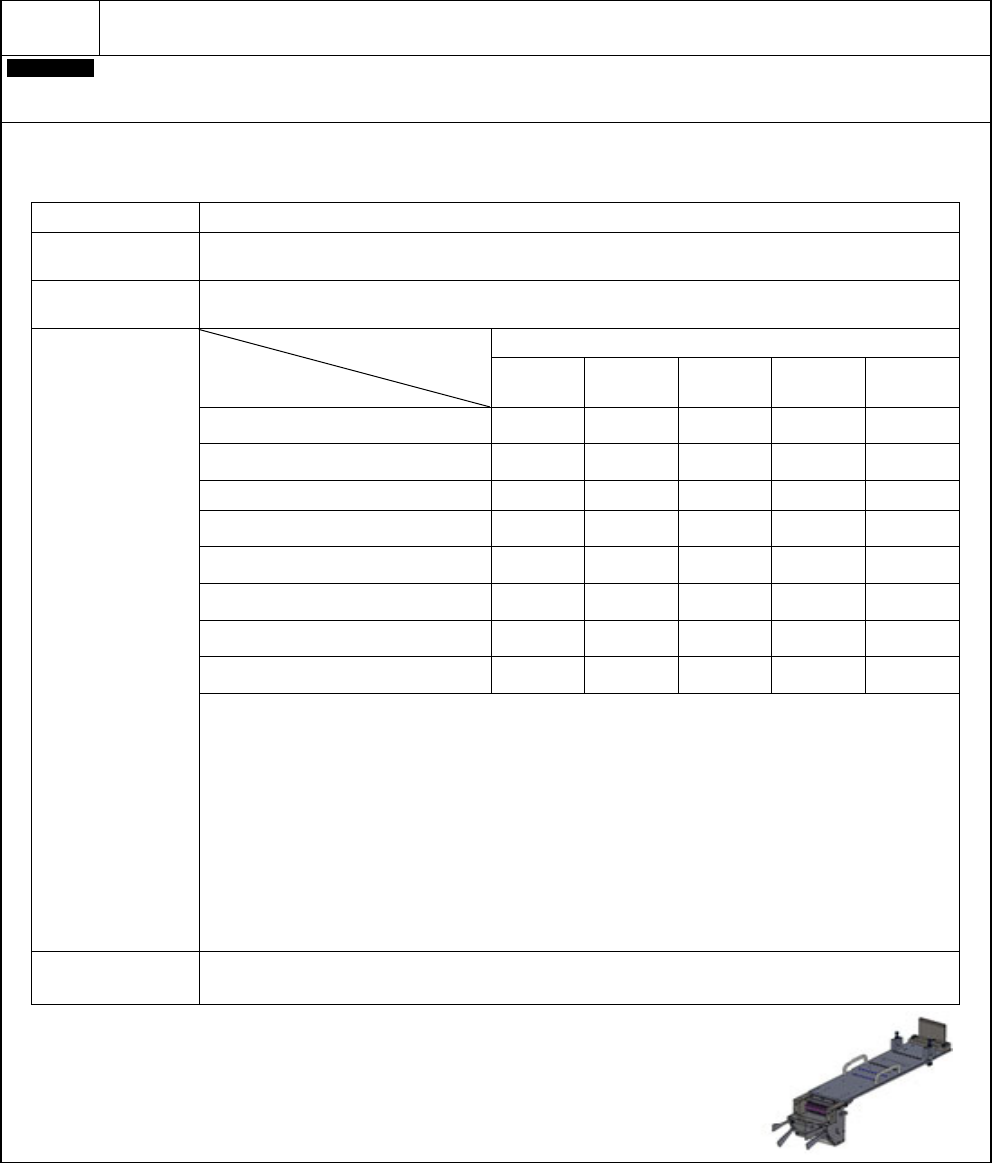

NPM-W2 2021.0630
- 163 -
D-6
希望将供料器维护作业自动化。
Customer
薄型单式编带供料器用附件
对应薄型单式供料器、自动供料器时需要。
1. 规格
项目 规格
对象供料器
选择薄型单式编带供料器对应的选购件时 ：
8/4
㎜薄型单式编带供料器、
ALF
(自动供料器)
搭载数量
薄型单式编带供料器：最大
8 / (16)
个 ※附件ト
1 / (2)
个搭载时
※ 可以不同种类混载。
功能
供料器 编带宽度(mm)
项目
8mm
薄型
4mm
薄型
ALF
电机扭矩检查
※1
○
○
○
测量送带精度
(X
・
Y
）
※2
○
○
○
检测编带按压盖高度
※3
○ ○ ○
维护计数清零
※4
○ ○ ○
保存检查结果
※5
○ ○ ○
X 方向吸着位置调整支援
※6
○ ○ ○
按键、
I/O
的检查
※7
○ ○ ○
※8
更新供料器固件
※9
○ ○ ○
※1 通过确认电机扭矩判断优劣的功能。
薄型单式编带供料器是、通过电流值进行优劣判定。
※2 检查链轮销 XY 精度，记录第一原点偏移量的功能。
※3 检测编带按压盖浮起量的功能。
※4 将维护计数清零的功能。
※5 能将综合评价及详细结果保存至供料器内的储存装置或
PC
硬盘内的功能。
※6 支援Ｘ方向吸着位置调整的功能。调整为使用工具的人工调整。
※7 检查传感器
・操作按键・
LED
等的功能。传感器及操作按键需要手动操作。
NG
时，保存至供料器内的储存装置或
PC
的硬盘内。
※8 使用 2 卷治具编带进行 ALF
的检查。
※9 更新供料器固件的功能。
运作时间
最快
60
秒/
1
个 （
8 mm
薄型单式编带供料器、
ALF
）
最快
90
秒/
1
个 （
4 mm
薄型单式编带供料器）
・已经持有、薄型单式供料器对应前的、
IFMU
(供料器维护单元)的时候、
为了对应薄型单式供料器、以及自动供料器、
有必要进行改造、详细请咨询。

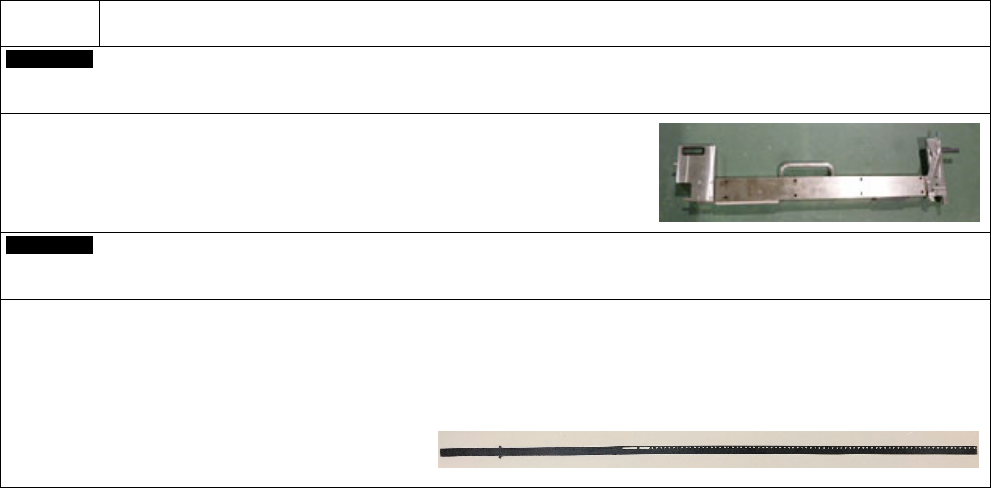

NPM-W2 2021.0630
- 164 -
D-6
希望将供料器维护作业自动化。
Customer
薄型单式供料器用标准治具
校准薄型单式供料器用附件(定期调整原点偏移量) 的治具。
薄型单式编带供料器（
8 mm
薄型、
4 mm
薄型 以及
ALF
）用标准治具(附带盒)
的购买品号为、
MTKA015403AA
。
Customer
自动供料器用治具编带
仅用于自动供料器的开关・
I/O
的检查的治具。
购入产品编号为
MTKP016406AA
，一组两个。
※
进行自动供料器的开关
・
I/O
的检查时，
需要「薄型单式供料器用附件」。
NPM-W2 2021.0630
- 165 -
D-6
希望将供料器维护作业自动化。
Customer
使用供料器维护单元
(IFMU)
时，请客户准备以下硬件，软件设备。
1.
客户准备设备
项 目
规
格
数量
电脑
IBM PC/AT
兼容机
（包括显示器、键盘、鼠标）
1
套
连接线
RS232C
连接线（配线为交叉线）
・连接器
：
Dsub-9
针
・连接器螺丝
：
#4-40
英寸螺丝
・连接器针顺序排位（参照下图）
针
No.
信号名称
1
未使用
2 RXD
3 TXD
4
未使用
5 GND
6
未使用
7 RTS
8 CTS
9
未使用
1
根
转换线
USB-RS232C
转换线
※电脑上没有
RS232C
端口时需要。
1
根
电源线
输入型
1
根
2.
电脑（硬件
/OS
）要求规格
项 目
规
格
主机
IBM PC/AT 兼容机(强烈推荐台式机)
CPU
Intel® Core™2 2.4GHz
以上
显卡
SXGA
以上
1280 × 1024
以上
内存
2GB
以上
HDD
80 GB
以上
光驱
DVD-ROM
键盘
日文版：
106
日文键盘
英文版：
101
英文键盘
鼠标
OS
标准支持产品
显示器
SXGA
对应
网卡
1000BASE-T × 1
个以上
(PCI Express
网卡推荐
)
Jumbo packet
巨型包(
Jumbo frame
巨型帧) 对应
※
PanaCIM
连接时、
1000BASE-T × 2
个以上
RS232C
端口
1
个以上
※
RS232C
卡是推荐，但如果没有，、
请客户准备
USB-232C
转换线。
OS
Microsoft
®
Windows
®
10 Pro (64 bit
版
)
