Technical Memo
发行： JUKI AUTOMATION SYSTEMS CORPORATION
客户支援部
〒206-2551 东京都多摩市鹤牧 2-11-1
TEL +42-357-2298
各位已登录的客户
有以下联系事项。
Category
维护信息
No.
FX3TM051
Date
2016/9/28
To
ALL SERVICE DEPT.(for Users)
Model
FX-3
Title
维护检查表（每天、每周用）
Summary
【概要】
・已制作了 FX-3 的维护检查表（每天、每周用），请在定期维护时
使用。
【注意】
・维护周期会根据使用环境而变化。
12345678910111213141516171819202122232425262728293031
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
备 注No.
确认为0.5MPa
统一更换台 除去异物1W
保持前后安全盖开放状态
1W
1W
1D
1W
1W
1D
1D 真空泵压力
挡片
气弹簧
激光校准传感器
吸嘴
ATC托架
CVS
废弃元件的清扫
机种 ： FX-3 S/N ：
检查
清扫
检查项目
确认动作
磨损、破损、松弛
清除垃圾箱的废料带
确认动作
空气泄漏
确认-90～-95ｋPa
确认・处理方法
元件废弃箱
管道及接头
各单元气缸
电动式供料器台车
传送带
传送滑轮
1W
1W
1W
供料器台架
OCC(偏光滤光片)
CAL块
HMS
1W
1W
1W
1W
处理
方法
除去灰尘、异物
除去异物
磨损、破损
除去灰尘、异物
除去灰尘、异物
清扫吸嘴
除去灰尘、油污
清扫传感器视窗的脏污
Date
空气压力
周期
1D
清扫传感器视窗的脏污
1W
1W
1D 主线过滤器 检查过滤器脏污
1D 电缆、插头 检查确认连接状况
1W
注意
1.加油脂时，请使用附带的油脂类。另外，对于指定为仅限黄油的部位，仅能使用附带的黄油(6459黄油N)。
2.在指定使用黄油为黄油CG2的部位，除附带的黄油(黄油CG2)以外，绝对不能使用其他产品。以上油脂类，
除JUKI指定的产品外，请勿使用其他的油脂类产品。
3.NEW DEFLEXOIL NO.1 ：第4种类第3石油类
黄油(6459黄油N) ：消防法规定为非危险物，
黄油(CG2黄油) ：消防法规定为非危险物。
- 2 -
Technical Memo
检查项目
1） 在压力表上确认压力为 0.45Mpa ～ 0.55Mpa。
2） 若压力值不在上述范围内，请检查工厂内是
否有空气泄漏，如果没有异常，请按“调整方
法”重新调整压力。
3) 若是排水管连接的瓶内存了水、油，请倒干净。
1) 打开旋钮①。
1)
检查项目

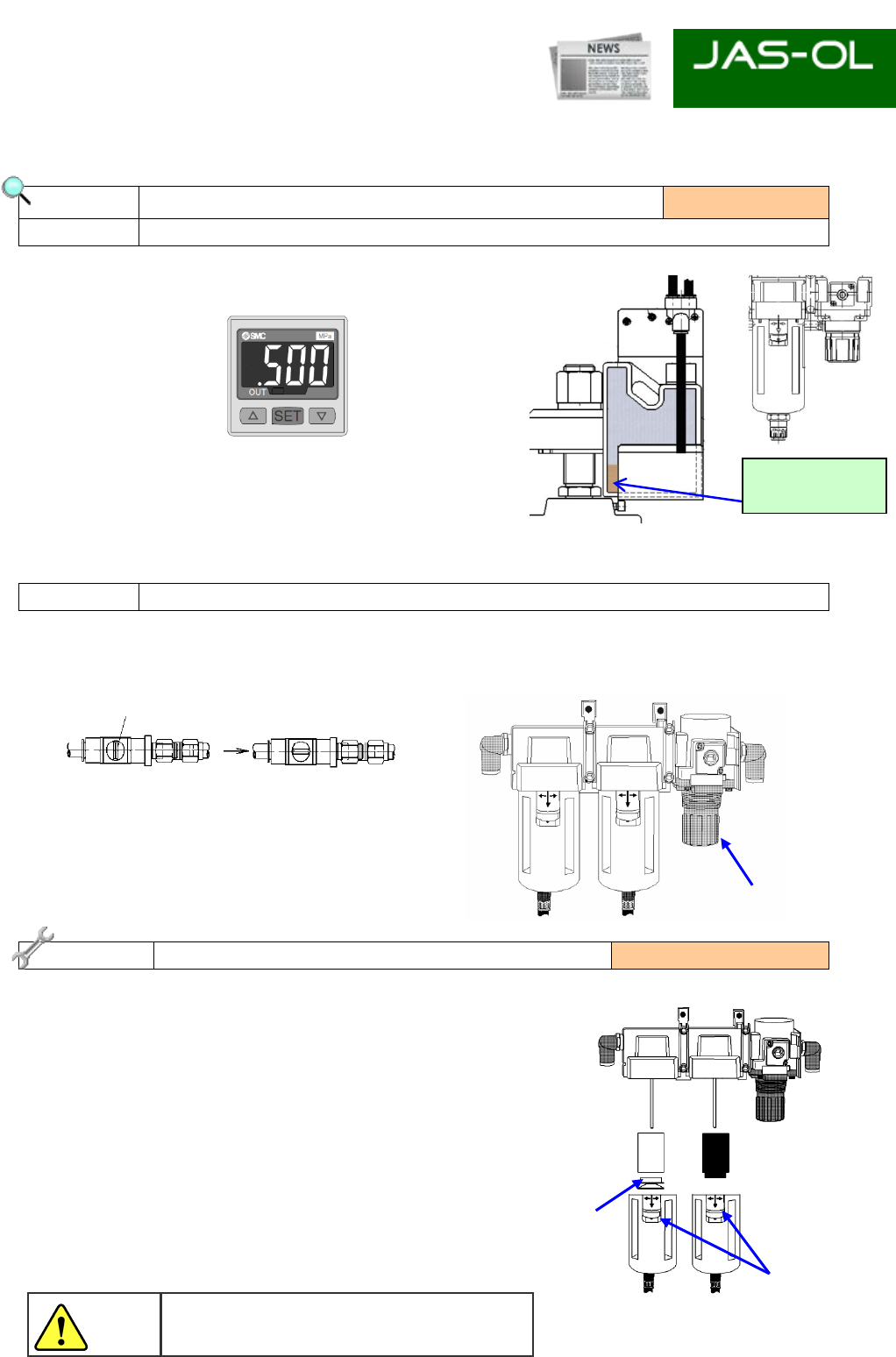

1．空气压力
实施频度 ：每天
检查内容 确认初压，检查排水管
调整方法
调整初压
检查･更换
更换过滤器零件
更换标准
：
2
年
瓶内存了水、
油，请倒干净。
打开状态
关闭状态
①
在开始作业前，请关闭指状阀的旋纽。
注意
2) 向下拉“调节器旋钮②”，旋转旋钮，把
使用的空气压力调整为 0.5MPa。
1) 更换大约间隔：每2年更换1次。或压力下降约
0.1Mpa（1kgf／C㎡）时。
2)
更换方法
① 边降下滑动部分，边将主体向左右任意一侧旋转
45度，然后抽出。
② 拆卸过滤器零件B：将固定过滤器零件B的树脂零
件向左旋转，
拆卸过滤器零件 A：将过滤器零件 A 本身向左旋转
后拆下。
③按拆卸时的逆向步骤重新安装好。
*更换主线过滤器的过滤器部件，请参阅下页。
过滤器零件 A
PF901002000
过滤器零件 B
PF901006000
树脂零件
滑动部
②
