- 20 - T echnical Memo 1) 用手动控制模式开动传送马达，检查滑轮旋转是否顺畅。 2) 若旋转不顺畅、或不旋转时，请更换滑轮。 1) 传送滑轮安装在前后轨道板上。 请松开固定螺丝，更换传送滑轮。 2) 更换后，请调整传送带的张力。 检查项目 10 ．传送滑轮 实施频度 ： 每周 检查内容 检查传送滑轮的动作 更换 更换传送滑轮 使用工具： 螺丝刀、扳钳 更换标准 ： 旋转不良时 レールプレート プーリスペーサ 搬送…
- 19 -
Technical Memo
1) 请检查传送带有无明显的磨损、破损、松弛。
2) 有磨损、破损等时，请更换新的传送带。
1) 把安装在 A 部位长孔中的“调整传送带松紧用的滑轮”松开。
2）请从传送滑轮上拆下传送带，更换以下货号的传送带。
STATION JOINT
IN/OUT
ST 传送延长
L 基板规格 40046935 40046936 40046937
150mm 40073709
250mm 40073708
L-wide OP 40046935 40046936 40046938 -
XL 基板规格 40092069 40092061 40092060 200mm 40092062
A
B
200mm
201mm
搬送ベルト
3) 请调整传送带的张力。
① 在传送带松弛时(传送带没有张力)，用 “油性笔等”在传送带上平坦部分间距200mm“B”处，
做2处标记。
② 按照与1)逆向步骤，转动“A部”的“传送滑轮”，撑紧传送带张力，在2处标记的间距达到
201mm的位置上，拧紧传送滑轮。
请注意站点部分，不要因传送带张力加大而使传送轨上不来。
③ 安装完毕后，执行“手动控制”数分钟，检查有无异常声音、脱落等问题。
④ 1 周以后再检查 1 次张力。
检查项目
9．传送带
实施频度 ：每周
检查内容
检查传送带的磨损、破损、松弛
更换 更换传送带
使用工具：
螺丝刀、扳钳
更换标准 ： 1 年
传送带
A
A
A
S
轨
轨
轨
JOINT
轨
- 20 -
Technical Memo
1) 用手动控制模式开动传送马达，检查滑轮旋转是否顺畅。
2) 若旋转不顺畅、或不旋转时，请更换滑轮。
1) 传送滑轮安装在前后轨道板上。
请松开固定螺丝，更换传送滑轮。
2) 更换后，请调整传送带的张力。
检查项目
10．传送滑轮
实施频度 ： 每周
检查内容
检查传送滑轮的动作
更换 更换传送滑轮
使用工具：
螺丝刀、扳钳
更换标准
：
旋转不良时
レールプレート
プーリスペーサ
搬送プーリ
取付ねじ
平座金
六角ナット
ばね座
レールプレート
平座金
搬送プーリ
取付ねじ
平座金
六角ナット
ばね座
轨道板
垫片
弹簧垫圈
六角螺母
滑轮隔离圈
传送滑轮
六角螺母
垫片
轨道板
垫片
传送滑轮
固定螺丝
固定螺丝
弹簧垫圈
- 21 -
Technical Memo

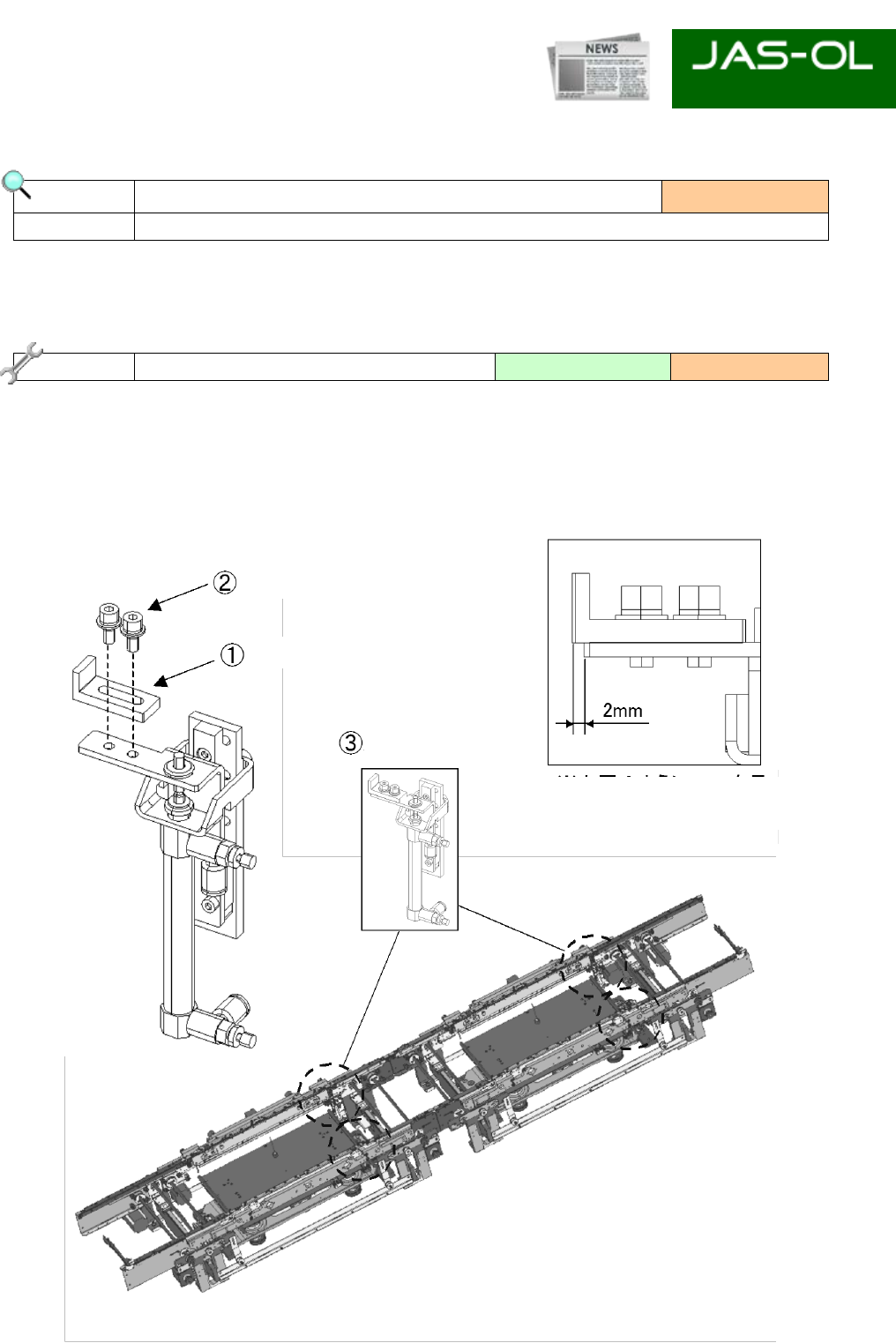

印刷基板传送方向的挡块的端部，安装有“挡片①”。挡片①”因与基板摩擦会有磨损。
1) 挡片出现磨损、表面涂层剥离、基板定心不稳等现象时，请更换挡片。
1. 拧松螺丝②，更换挡片①。
2. 一定要按照下图所示方向，安装挡片①。
检查项目
11．挡片
实施频度 ：每周
检查内容 检查挡片的磨损、破损
更换 更换挡片 使用工具：螺丝刀 更换标准 ：2 年
①挡片：40046972 ②螺丝：SL6041092TN
螺丝
挡片
挡块组件
*
按上图所示，安装时
调整约 2mm
