FUJI Sm a r t F actor y P l a t f o rm 开 创未 来
FUJI Sma r t F actory Pl a t f orm
开创未来
0201
2RV模组可以强化小型元件的高速贴装(产能优
先 模 式：60,000cph)。
NXTR
凭借彻底的模组化设计，实现根据生产需要构建最理想的生产线。
它是一款高端机型，机内配备了实时感应贴装、贴装动作优化以及贴装后立即确认等维持高水准
“QCD(
品质高、成本低、交期快
)”
的新功能。
展望
Smart Factory
的未来，
NXTR
迈出了革新的一步。
“进化”
创造未来
不使用任何工具也能简单完成更换的FUJI专有
小型轻量型工作头。需要保养以及发生意外故障
时，现场的操作员就能处理。
只用1个操作就能更换工作头

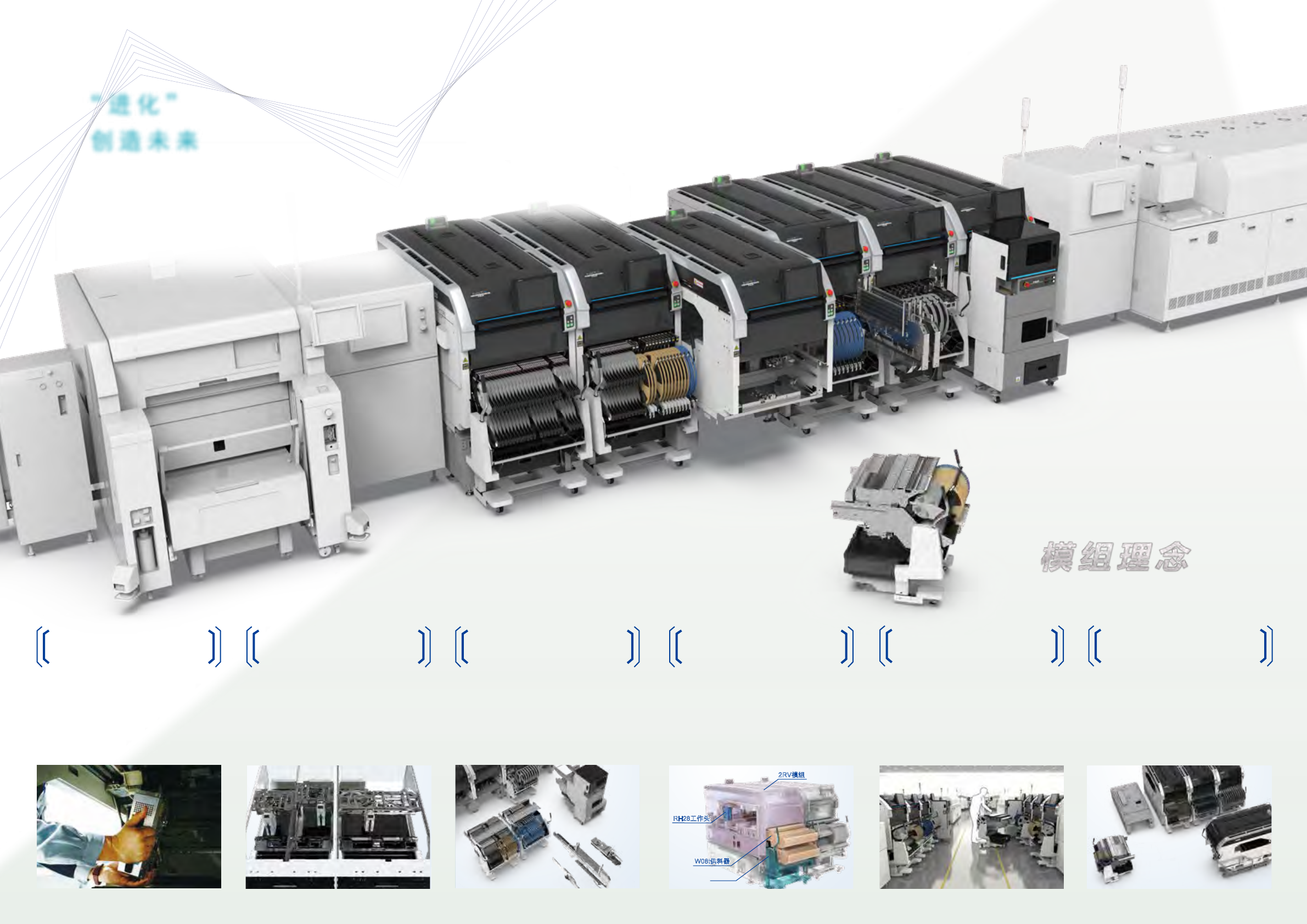

根据生产需要优化模组配置
可以根据产品类型自由选择模组类型以及搭载
的工作头种类。完成生产线配置后仍能更换模
组,呈现出最符合生产的设备构造。
1R模组2R(V)模组
2RV模组
支持各种运用的各种器材
可根据生产形态以及使用的物料选择最匹配的
供料平台或器材。另外，可兼容以前的供料设备，
达到资产有效利用的效果。
进一步提高生产率
通过极简动线提升效率
简化作业动线以及优化单侧操作。使器材投入生
产与保养操作更加效率。
以模组为单位的最小投资
可以从1台模组开始追加，用最小投资按需逐步
增加生产线的产能。
RH28
工作头
RH28
工作头
MFU-63
W08t
供料器
W08t
供料器
040403
调整贴装 高度的功能
能在实际生产中发挥强大的应对能力的贴装工作头
新型工作头扩大了元件的应对尺寸范围。即使在因切换产品而改变使用物料时也能灵活应对，既
不会打破生产线的平衡，也会不降低生产效率。
根据元件种类选用合适的贴装动作
根据元件优化贴装动作，例如选择
稳定且合适的贴装速度、根据元件高
度消除Z轴行程的浪费等。这样除了
能 灵 活 应 对 各 种 元 件 外 ，同 时 还 实 现
了周期时间的提升。
顶级贴装速度
通过基于自主研发的旋转式工作头的同时吸取技
术以及供料器送料速度的提升，使每个机械手的
产能达到60,000cph。用 业 界 顶 级 的 贴 装 速 度 进
一步提高生产率。
搬运电路板尺寸的扩大
通过扩大支持搬运的电路板尺寸，单轨能搬运不超过 750mm x 610mm的电路板；双轨能搬运不超过
370mm x 280mm的电路板。这样便能实现在1条生产 线上支持多样生产。比如生产大型电路板、高效生
产尺寸相同的电路板。
单搬运轨道
单轨运板
开始支持软销的自动配置
根据用途选用硬销或软销并自动配
置。 在换线时削减作业工时以及防
止操作失误方面效果显著。 (选项)
120,000 cph
※
支持元件尺寸范围
支持元件高度
0201
7 x 7
45 x 38 135 x 120 180 x 35
200 x 150
6.5
14
38.1
[ mm ]
双搬运轨道
单轨运板
双轨运板
双搬运轨道
高贴装品质高贴装品质
保证任何贴装品质都处在高水准保证任何贴装品质都处在高水准
510
370
510
750
370
280
280
750
610
370
750
610
1R 2R 1R
2R
1R 2R
以前的动作

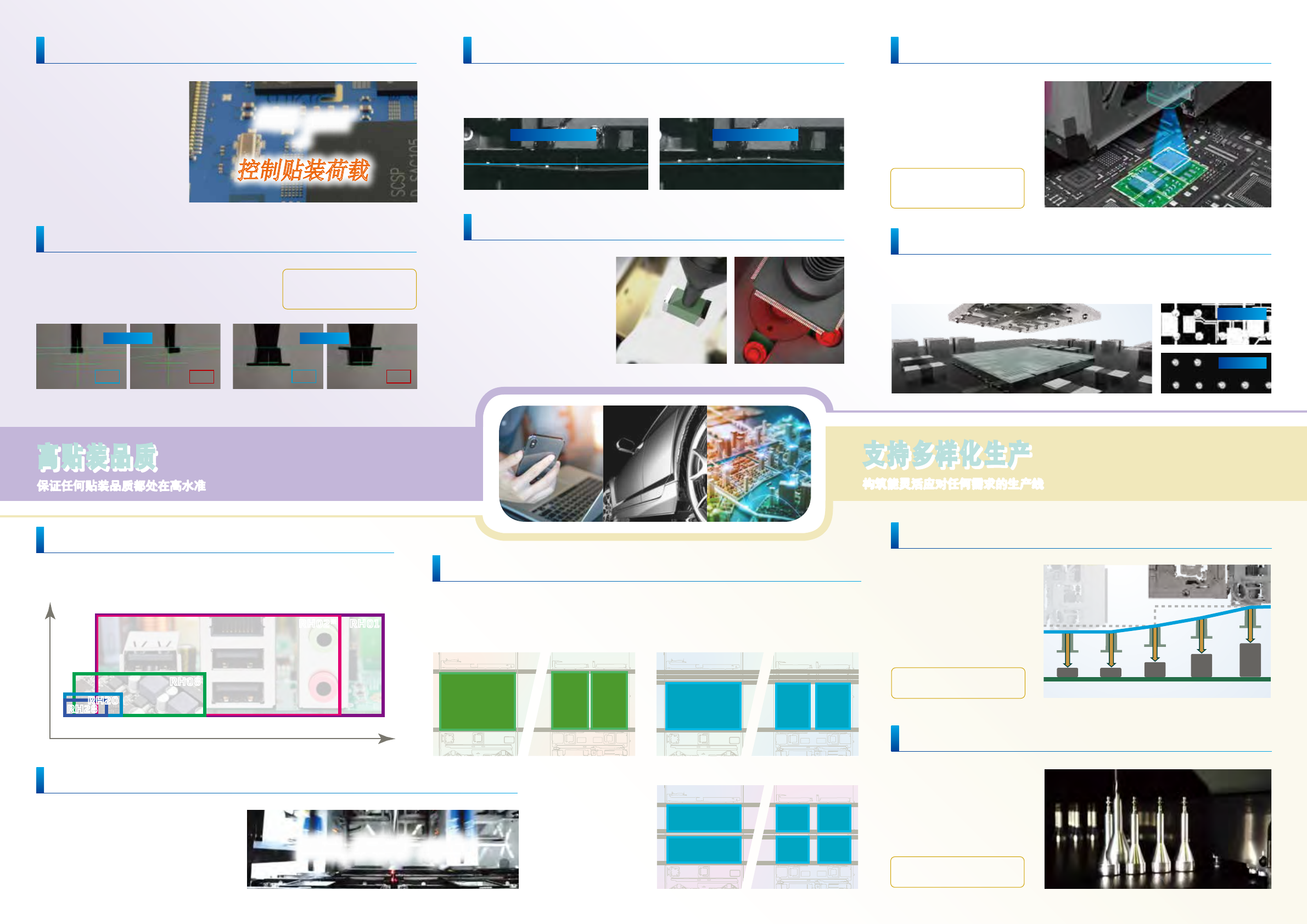

支持高精度贴装
不受工作头种类以及使用元件种类
的约束，始终保证±25µm的 贴 装 。并
且 ，对 于 需 要 精 度 的 元 件 ，可 使 用 高
精度模式进行±15µm的贴装。
此外，还能在贴装时控制押入量，以
最合适的载荷进行贴装。
确认元件竖立、缺件、正反翻转
不受贴装面高度的影响
追溯因电路板翘曲或变形引起的贴装高度变化，并 用合适的押入量进行贴装。防止贴偏，同时也防止
对元件与电路板施加多余压力。
调整贴装高度的功能
通过检查芯片的LCR常数以及对IC
元 件 引 脚 以 及 锡 球 的 共 面 性 ，防 止 因
操作失误或元件不良导致的贴装不
良。 (选项)
在贴片机内的贴装确认
可在贴片机内对进入或结束每道工
序的电路板实施瞬间确认，比如贴
装后立即确认以及贴装屏蔽盖前的
元 件 状 态 确 认 等 。除 了 防 止 不 良 品 继
续生产，还可以通过跳过相应的环
节削减时间与物料的浪费。
高精度贴装WLCSP
通过配备先进光源的相机来可靠地识别WLCSP等背景容易被拍进影像内的元件。同 时 ，使 用 高 分 辨 率
照相机连直径45µm的微细的锡球也能准确识别，实现高精度贴装。
以前的相机
PC01相机
不会向空气飞散
不产生过剩押入量
Z0
下翘电路板 上翘电路板
- 元件有无确认
- 元件搭载位置偏移
- 极性检查
※
[ mm ]
※
这是
2RV
模组
(
双机械手
)
使用产能优先模式时的产能。
※ 最大元件尺寸: 除了上述尺寸以外，还包括175 x 50mm、167 x 74mm。
支持多样化生产支持多样化生产
- 以若干等级切换搬运速度
- 将 Z 行程控制到最短
构筑能灵活应对任何需求的生产线构筑能灵活应对任何需求的生产线
- 根据程序指定位置
- 配置位置自动确认功能
3D共面性检测功能
MPI功能
LCR检测功能
IPS是一款既能检查元件的吸取姿势又能判断元件是否被带
回 ，甚 至 能 判 定 Mini-mold系列元件的正反朝向的检查功能。
预防因封装、吸嘴、元件引起的贴装不良。
- 确认元件掉落 - 确认元件高度
- 确认元件有无 - 确认元件带回
- 确认吸嘴卡死
正常
报错
正常
报错
智能元件检测传感器 (IPS)
吸取偏移
正反颠倒
RH02
※
RH02
※
RH08RH08
RH01
RH01
5 x 5
5
RH28RH28
RH20
RH20
※ 正在研发
控制贴装荷载控制贴装荷载
※ 高精度模式
±
15
µ
m
※
+
