2 1 3 4 ᳨ ჾ MEASURMENT DEVICE AA8KL01 2 4 P TS - J I G FI FE E D E R - 1 1
JIG, INSPECTION
治具 検査
AA87802
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PM16920 1 MOUNTING BASE, TAPE FEEDER
取付台 カートリッジ
2 PM16911 1 PLATE
プレート
3 H5293A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X025
4 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M
5 H2093W 1 PIN, PARALLEL
ピン 平行
φ04X10 B種(h8)
6 PM64561 1 BLOCK, LOCATING
ブロック 位置決め
7 R4012P 1 LEVER
レバー
FKR5X15-BR
23
PTS- J I GFI FEEDER- 11
2
1
3
4
᳨ ჾ
MEASURMENT DEVICE
AA8KL01
24
PTS- J I GFI FEEDER- 11

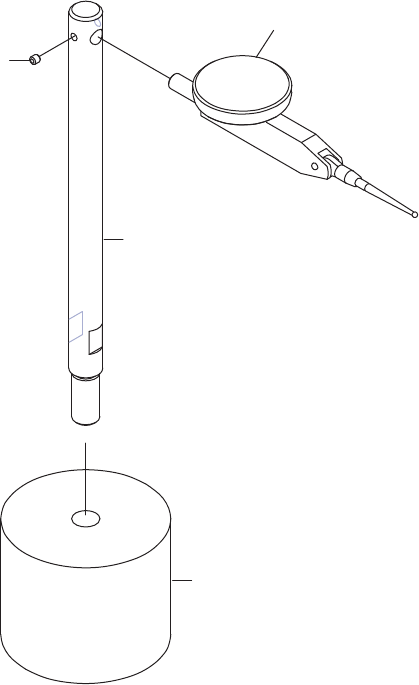

MEASURMENT DEVICE
検測器
AA8KL01
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PM0DDE0 1 BLOCK
ブロック
2 PM0DDF0 1 SHAFT
シャフト
3 K4168B 1 GAUGE, DIAL
ゲージ ダイヤル
LT-316
4 N4018T 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X003 ﾋﾗｻｷ
25
