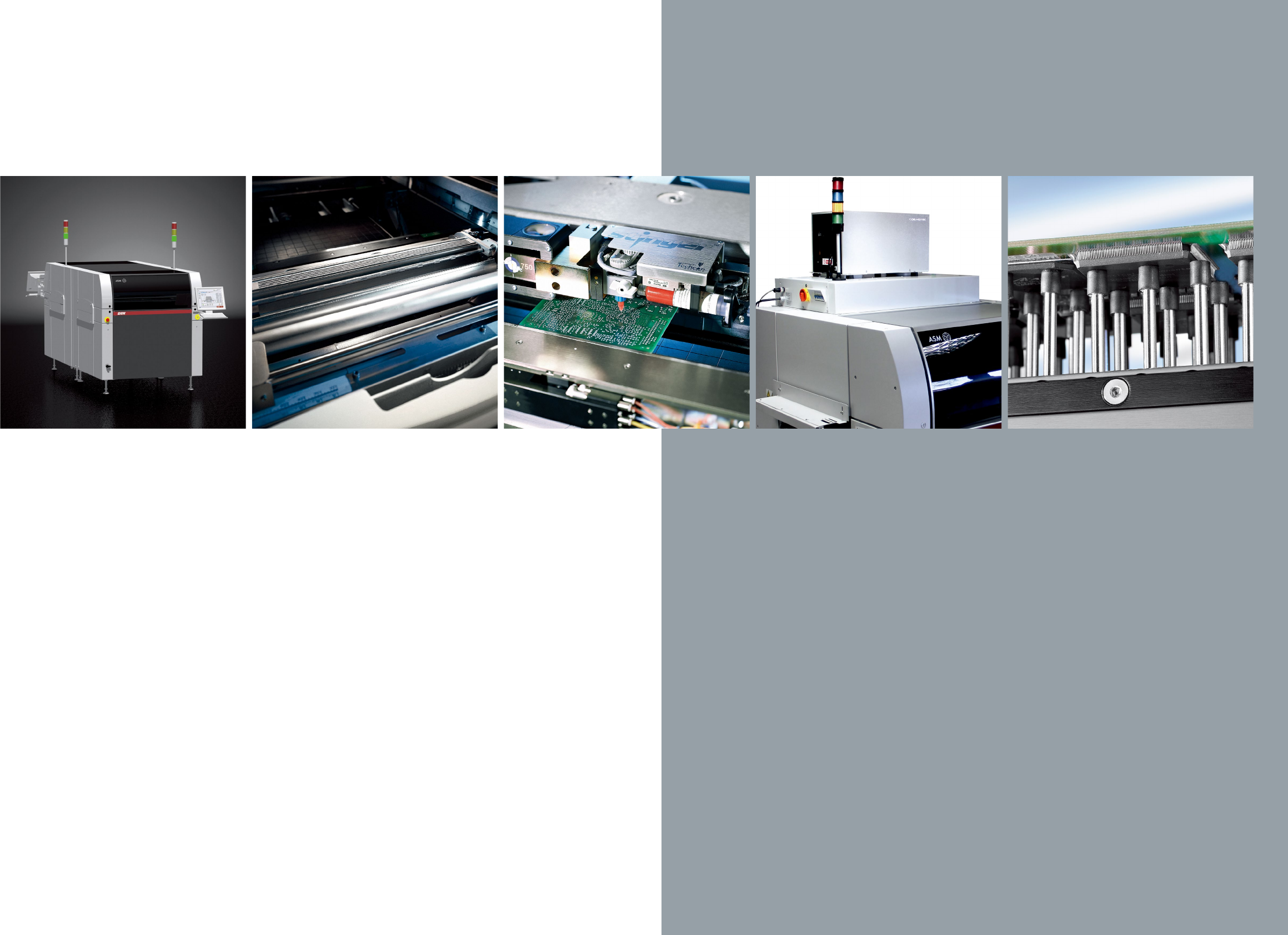

DEK NeoHorizon Back-to-Back デュアルトラックソリューション温度コントロールモジュール付き DEK NeoHorizon ( DEK TCM ) DEK プロダクティビティツール : プリントソリューションに必要な全て高速アンダーステンシルクリーニング : DEK サイクロンどんな状況にも適したソリューション大量生産、少量多品種生…

精度のベンチマーク

DEK NeoHorizon iXのプラットフォームは

非常に安定したフレーム設計がベースとなっ

ています。ねじり剛性と独自の高い共振周波

数により、機械のフレームが長寿命と長期に

わたる精度の基盤となります。

DEK NeoHorizon iXは優れたコントローラ

とバスシステムにより、

AVS測定法に基づ

く工程の繰り返し精度を最大

±20 μm @

2 C

にまで向上させました。

全プリンターが

AVS認定済みで、AVSの認

定証を付けて発送いたします。

精密ドライブ、デジタルカメラモジュール、

高精度ガイドやスライドといった基本的な部

品や生産性を向上させる幅広い種類のオプシ

ョン(これらは

DEK プロダクティビティツー

ルです。)のためのスペースやインターフェー

スがこのフレームにより確保されます。:

つまり、各個別のプリントのソリューショ

ンにとって、完璧なフレームワークとなる

のです。

最先端のソフトウエア :

DEK Instinctiv

DEK Instinctivソフトウェアを使用すると、

最新のマシンインターフェースがどれほど直

感的になるかを体験できます。

DEK Instinctivソフトウエアは、タッチスク

リーン、キーボード、トラックボールオペレ

ーション、グラフィカルインターフェース、

多言語対応、ビデオを利用した総合的サポー

トにより、みなさまの

DEK NeoHorizon iX

プリンターの簡単で迅速かつエラーの無いオ

ペレーションをサポートします。

DEK NeoHorizonにさらにオプションを追

加されますか？

ISCAN(インテリジェント・

スケーラブル・エリア・ネットワーク)を利

用すれば、わずか数回のクリックで新しいオ

プションおよびパフォーマンスを追加できま

す。

DEK NeoHorizonのインターフェース

では、プリント工程を最新のSPIシステムの

データに基づき微調整することができます。

サービスとプロセスに関す

る確かな専門知識

ステンシルプリントは重要かつ要求の多い工

程で、優れたハードウエアとソフトウエアに

加え、経験豊富なパートナーが必要です。

ASMを利用すれば、プリントソリューショ

ンの選択と実施、従業員の教育、プロセスの

最適化、高品質ステンシルの生産に対し、

競争力のあるエキスパートを手に入れること

ができます。また、こうしたサービスへの優

れたサポートも提供いたします。

複雑な

PCBにも完璧に調整されたプロセス

が必要です。弊社のセンター・オブ・コンピ

テンスには専門家と、生産ラインの全工程

段階に関してみなさまが必要とする知識が

あります。

DEK NeoHorizon iXプラットフォーム :

成功のための強固な基盤

DEK NeoHorizon iXはその新しく美しいデザインに勝る魅力があります。

モジュールの内部も飛躍的に改善され、高い信頼性を誇っています。多品種小ロット

の製造であっても、高いスループットが必要な大量生産のアプリケーションであっても、

DEK NeoHorizon iXは優秀なプリントプラットフォームとなり、

ASMチームはみなさまの理想のパートナーとなります。

4 5

DEK NeoHorizon Back-to-Backデュアルトラックソリューション温度コントロールモジュール付きDEK NeoHorizon

(

DEK TCM

)

DEKプロダクティビティツール :

プリントソリューションに必要な全て

高速アンダーステンシルクリーニング : DEKサイクロン

どんな状況にも適したソリューション

大量生産、少量多品種生産、ピンインペー

スト、超小型部品向けの超微細な開口部、

ステップドステンシル、特殊な

PCB、

多様なペースト - どのような生産、

どのようなプロセスにも対応します。

DEK NeoHorizon iXプラットフォームは

みなさまのプリント工程に適した構成を

提供します。

今の課題に対してその先を考えてみて下

さい。

DEK NeoHorizonプラットフォーム

を利用すれば、スタンドアロンマシンや

革新的な

DEK NeoHorizon Back-to-Back

デュアルラインソリューションに、DEK

プロダクティビティツールを簡単に追加

することができます。

B2Bセットアップ :

フレキシブルかつデュアルレーン

3つのセクションを備えたDEKハイスルー

プット

3セグメントコンベヤーを使用する

と、基板を印刷エリア外のインプット、

アウトプットに同時に投入できるため、

サイクル時間をさらに短縮できます。

DEK NeoHorizon iX

プリンターは、

マシン前面から全ての操作とメンテナン

スを行うことが可能です。

DEK NeoHorizon Back-to-Backのセッ

トアップは独創的でフレキシブルなデュ

アルトラックソリューションをサポート

します。

パフォーマンスを

2倍にするデュアルレ

ーン:

▪ 両方のユニットは別々に操作が可能

例えば、それぞれのトラックで別の製

品を生産できます。

▪ ユニットはいつでも分離可能

▪ フルサイズの印刷エリア

速いクリーニング、高いスループット

DEK NeoHorizon iXには、自動アンダー

ステンシルクリーニングに対応した

2種類

のモードがあります。既に技術が確立さ

れたブルークリーニングシステムに基づ

く新しい

IUSC、そして受賞歴があり飛躍

的に改善された

DEKサイクロンハイスピ

ードクリーニングシステムです。

新しい

DEKサイクロンデュオは、DEK

サイクロン(ウエット、バキューム、ドラ

イ、振動)が自由に設定可能です。

必要なクリーニングサイクルはたった一

度なので、最大

50%の時間と消耗品を削

減できます。クリーニングペーパーはカ

ートリッジにより簡単に交換可能です。

2つのクリーニングシステムはDEK

Instinctiv

ソフトウエアにより制御され

ます。さらに、クリーニングサイクルは、

DEKホークアイによる検査後または外部

の

SPIシステムによるDEK ProDEKオプ

ションを経由して作動させることができ

ます。

DEK Grid-Lok

ディスペンスシステム:

DEK Stinger

主なプロダクティビティツールのご紹介 :

▪ コンベア – サイクルタイムを最小化

- DEK

ハイスループットコンベア

- DEK NeoHorizon Back-to-Backセットアップ

(フレキシブルなデュアルレーン)

▪ アンダーステンシルクリーニング – クリーニング時間を

半分に削減

- DEK

サイクロンとDEKサイクロンデュオ

- 取り外し可能なクリーニングバー付きの

▪

IUSCアンダーステンシルクリーニング

▪ DEKマテリアル管理

- DEKペーストロールハイトモニター

- DEK APD

(オートマチックペーストディスペンサー)

- DEK Stinger

(基板上に接着剤またはソルダペーストを塗布)

▪ 照合、トレーサビリティ管理

- 全てのプリント材料の照合

- ASMスマートステンシルによりステンシルの

寿命を管理

- 全ての生産履歴が製造管理システムとリンク

▪ 検査 – プリント品質を最適化

- DEK HawkEye 750

- DEK HawkEye 1700

- DEK ProDEK(

外部のSPIシステム向けclosed-loop

インターフェース)

▪ 追加ツール

- DEK Grid-Lok(

自動基板サポートシステム)

- DEK APC

クランピングシステム

自由なプログラムが可能なトップダウンおよび側面

(エッジ)クランピングシステム

- DEK TCM(温度コントロールモジュール)

6 7

プリント :

工程の信頼性を最大化

温度、湿度、ペースト準備、スキージーの種類、アイドルタイム、 – 最適な印刷結果

を得るためのプロセスウィンドウは小さく、多くの要因に左右されます。ロールハ

イトモニターから

DEKマテリアル管理に至るまで – DEK NeoHorizon iX

プラットフォームは、みなさまが求める、必要なプロセス信頼性を提供します。

品質の向上と手作業の削減が可能です。

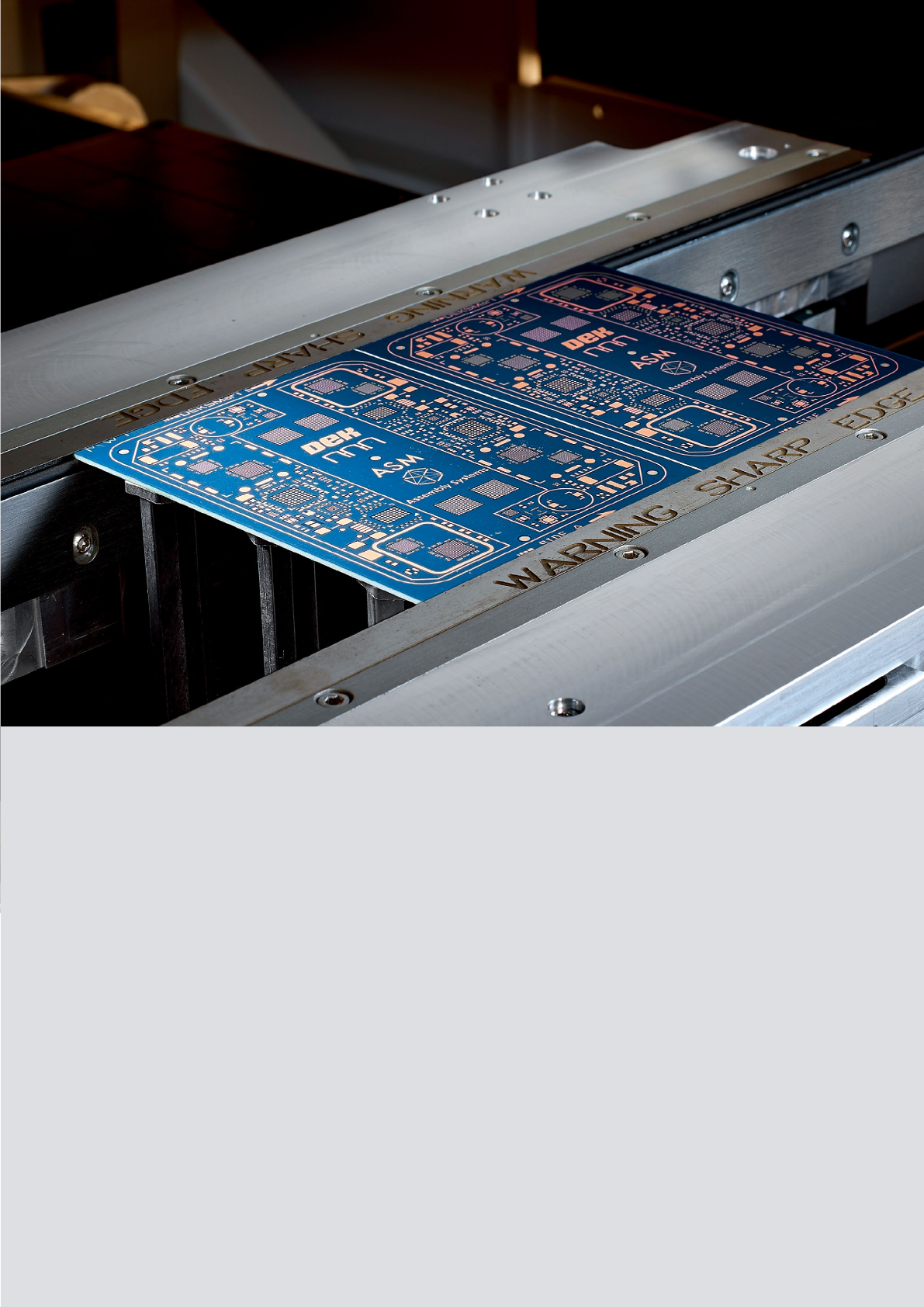

新しいDEKオールパーパスクランピング

(

APC

)

システム

自由な

PCBクランピング

トップダウンのみ、側面(エッジクランプ)のみ、またはその両方

新しい

DEK APCシステムにはあらゆる選択肢があります。

薄く、傾斜した基板であっても信頼性が維持されます。

当社の革新的なクランピングシステムは、確実に調整し、所定の位置にしっかりと保持します。

トップクランプが格納できるため、基板エッジに非常に近いところまで印刷できます。

DEK APCは自由な構成が可能です. クランピング圧力は製品ごとに設定でき、

システムによるモニターが可能です。

DEK APCは、これまでも、そしてこれからも、ASMがみなさまのプリント工程にとって、

競争力があり、正確で、非常に革新的なパートナーであることを証明し続けます。

DEKロールハイトモニター

小さなセンサーで大きな効果: 最新のDEKロ

ールハイトモニターは、ソルダペーストロー

リング径を計測することで、ステンシル上

のソルダペーストの量を極めて正確に測定

します。

ソルダペーストの量が不十分であるとプリン

ト品質が低下するため、ペースト量がしきい

値より少なくなると、ペーストが手作業また

はDEKオートマチックペーストディスペンサ

ーにより自動で追加されるまでプリンターを

停止します。

新しい

DEKロールハイトモニターはステン

シル上の余剰なペーストの量のチェックも行

います。余剰なペーストがあった場合はプリ

ンターを停止し、作業者にペーストを減らす

よう指示します。

DEK APD

(

オートマチックペーストディスペンサー

)

DEK

オートマチックペーストディスペンサー

は手作業でのペースト追加に代わるものです。

DEKロールハイトモニターと合わせてお使

いいただきますと、ディスペンサーシステム

が適切な供給を保証し、プリント工程を改善

し、より速い製品切り替えを可能にし、

手作業の工程を削減します。

DEKマテリアル管理

DEKロールハイトモニターとオートマチック

ペーストディスペンサーの組み合わせにより、

作業者なしで最適なプリント工程を可能にし、

ソルダペーストの過不足による印刷品質の低

下を防止することができます。

ペーストの量を自動的にコントロールできる

DEKマテリアル管理システムは、スマート

SMT工場にとって必要不可欠です。

このシステムが、手作業でのペースト追加に

より生じるダウンタイムを削減します。
