プ リント : 工程の信頼性 を 最大化 温度、 湿度、 ペ ー ス ト 準備、 ス キ ー ジ ー の種類、 ア イ ド ル タ イ ム 、 – 最適な 印刷結果 を 得 る た め の プ ロ セ ス ウ ィ ン ド ウ は 小 さ く 、多 く の 要 因 に 左 右 さ れ ま す 。 ロ ー ル ハ イト モ ニ タ ー か ら DEK マ テ リ ア ル管理に 至 る ま で – DEK NeoHorizon iX プ ラ …
DEK NeoHorizon Back-to-Backデュアルトラックソリューション 温度コントロールモジュール付きDEK NeoHorizon
(
DEK TCM
)
DEKプ ロ ダ ク ティビ ティツ ー ル :
プ リントソリュー ション に 必 要 な 全 て
高速アンダーステンシルクリーニング : DEKサイクロン
ど ん な 状 況 に も 適 し た ソリュー ション
大量生産、少量多品種生産、ピンインペー
スト、超小型部品向けの超微細な開口部、
ステップドステンシル、特殊な
PCB、
多様なペースト - どのような生産、
どのようなプロセスにも対応します。
DEK NeoHorizon iXプラットフォームは
みなさまのプリント工程に適した構成を
提供します。
今の課題に対してその先を考えてみて下
さい。
DEK NeoHorizonプラットフォーム
を利用すれば、スタンドアロンマシンや
革新的な
DEK NeoHorizon Back-to-Back
デュアルラインソリューションに、DEK
プロダクティビティツールを簡単に追加
することができます。
B2Bセ ット ア ップ :
フレキシブルかつデュアルレーン
3つのセクションを備えたDEKハイスルー
プット
3セグメントコンベヤーを使用する
と、基板を印刷エリア外のインプット、
アウトプットに同時に投入できるため、
サイクル時間をさらに短縮できます。
DEK NeoHorizon iX
プリンターは、
マシン前面から全ての操作とメンテナン
スを行うことが可能です。
DEK NeoHorizon Back-to-Backのセッ
トアップは独創的でフレキシブルなデュ
アルトラックソリューションをサポート
します。
パフォーマンスを
2倍にするデュアルレ
ーン:
▪ 両方のユニットは別々に操作が可能
例えば、それぞれのトラックで別の製
品を生産できます。
▪ ユニットはいつでも分離可能
▪ フルサイズの印刷エリア
速いクリーニング、高いスループット
DEK NeoHorizon iXには、自動アンダー
ステンシルクリーニングに対応した
2種類
のモードがあります。既に技術が確立さ
れたブルークリーニングシステムに基づ
く新しい
IUSC、そして受賞歴があり飛躍
的に改善された
DEKサイクロンハイスピ
ードクリーニングシステムです。
新しい
DEKサイクロンデュオは、DEK
サイクロン(ウエット、バキューム、ドラ
イ、振動)が自由に設定可能です。
必要なクリーニングサイクルはたった一
度なので、最大
50%の時間と消耗品を削
減できます。クリーニングペーパーはカ
ートリッジにより簡単に交換可能です。
2つのクリーニングシステムはDEK
Instinctiv
ソフトウエアにより制御され
ます。さらに、クリーニングサイクルは、
DEKホークアイによる検査後または外部
の
SPIシステムによるDEK ProDEKオプ
ションを経由して作動させることができ
ます。
DEK Grid-Lok
ディスペンスシステム:
DEK Stinger
主なプロダクティビティツールのご紹介 :
▪ コンベア – サイクルタイムを最小化
- DEK
ハイスループット コンベア
- DEK NeoHorizon Back-to-Backセットアップ
(フレキシブルなデュアルレーン)
▪ アンダーステンシルクリーニング – クリーニング時間を
半分に削減
- DEK
サイクロンとDEKサイクロンデュオ
- 取り外し可能なクリーニングバー付きの
▪
IUSCアンダーステンシルクリーニング
▪ DEKマテリア ル 管 理
- DEKペーストロールハイトモニター
- DEK APD
(オートマチックペーストディスペンサー)
- DEK Stinger
(基板上に接着剤またはソルダペーストを塗布)
▪ 照合、トレーサビリティ管理
- 全てのプリント材料の照合
- ASMスマートステンシルによりステンシルの
寿命を管理
- 全ての生産履歴が製造管理システムとリンク
▪ 検査 – プリント品質を最適化
- DEK HawkEye 750
- DEK HawkEye 1700
- DEK ProDEK(
外部のSPIシステム向けclosed-loop
インターフェース)
▪ 追加ツール
- DEK Grid-Lok(
自動基板サポートシステム)
- DEK APC
クランピングシステム
自由なプログラムが可能なトップダウンおよび側面
(エッジ)クランピングシステム
- DEK TCM(温度コントロールモジュール)
6 7
プリント :
工程の信頼性を最大化
温度、湿度、ペースト準備、スキージーの種類、アイドルタイム、 – 最適な印刷結果
を 得 る た め の プ ロ セ ス ウ ィ ン ド ウ は 小 さ く 、多 く の 要 因 に 左 右 さ れ ま す 。 ロ ー ル ハ
イトモ ニ タ ー か ら
DEKマテリアル管理に至るまで – DEK NeoHorizon iX
プラットフォームは、みなさまが求める、必要なプロセス信頼性を提供します。
品質の向上と手作業の削減が可能です。
新しいDEKオー ル パ ー パ スクランピング
(
APC
)
システム
自由な
PCBクランピング
トップダウンのみ、側面(エッジクランプ)のみ、またはその両方
新しい
DEK APCシステムにはあらゆる選択肢があります。
薄く、傾斜した基板であっても信頼性が維持されます。
当社の革新的なクランピングシステムは、確実に調整し、所定の位置にしっかりと保持します。
トップクランプが格納できるため、基板エッジに非常に近いところまで印刷できます。
DEK APCは自由な構成が可能です. クランピング圧力は製品ごとに設定でき、
システムによるモニターが可能です。
DEK APCは、これまでも、そしてこれからも、ASMがみなさまのプリント工程にとって、
競争力があり、正確で、非常に革新的なパートナーであることを証明し続けます。
DEKロ ー ル ハ イトモ ニ タ ー
小さなセンサーで大きな効果: 最新のDEKロ
ールハイトモニターは、ソルダペーストロー
リング径を計測することで、ステンシル上
のソルダペーストの量を極めて正確に測定
します。
ソルダペーストの量が不十分であるとプリン
ト品質が低下するため、ペースト量がしきい
値より少なくなると、ペーストが手作業また
はDEKオートマチックペーストディスペンサ
ーにより自動で追加されるまでプリンターを
停止します。
新しい
DEKロールハイトモニターはステン
シル上の余剰なペーストの量のチェックも行
います。余剰なペーストがあった場合はプリ
ンターを停止し、作業者にペーストを減らす
よう指示します。
DEK APD
(
オートマチックペーストディスペンサー
)
DEK
オートマチックペーストディスペンサー
は手作業でのペースト追加に代わるものです。
DEKロールハイトモニターと合わせてお使
いいただきますと、ディスペンサーシステム
が適切な供給を保証し、プリント工程を改善
し、より速い製品切り替えを可能にし、
手作業の工程を削減します。
DEKマ テリアル 管 理
DEKロールハイトモニターとオートマチック
ペーストディスペンサーの組み合わせにより、
作業者なしで最適なプリント工程を可能にし、
ソルダペーストの過不足による印刷品質の低
下を防止することができます。
ペーストの量を自動的にコントロールできる
DEKマテリアル管理システムは、スマート
SMT工場にとって必要不可欠です。
このシステムが、手作業でのペースト追加に
より生じるダウンタイムを削減します。
98

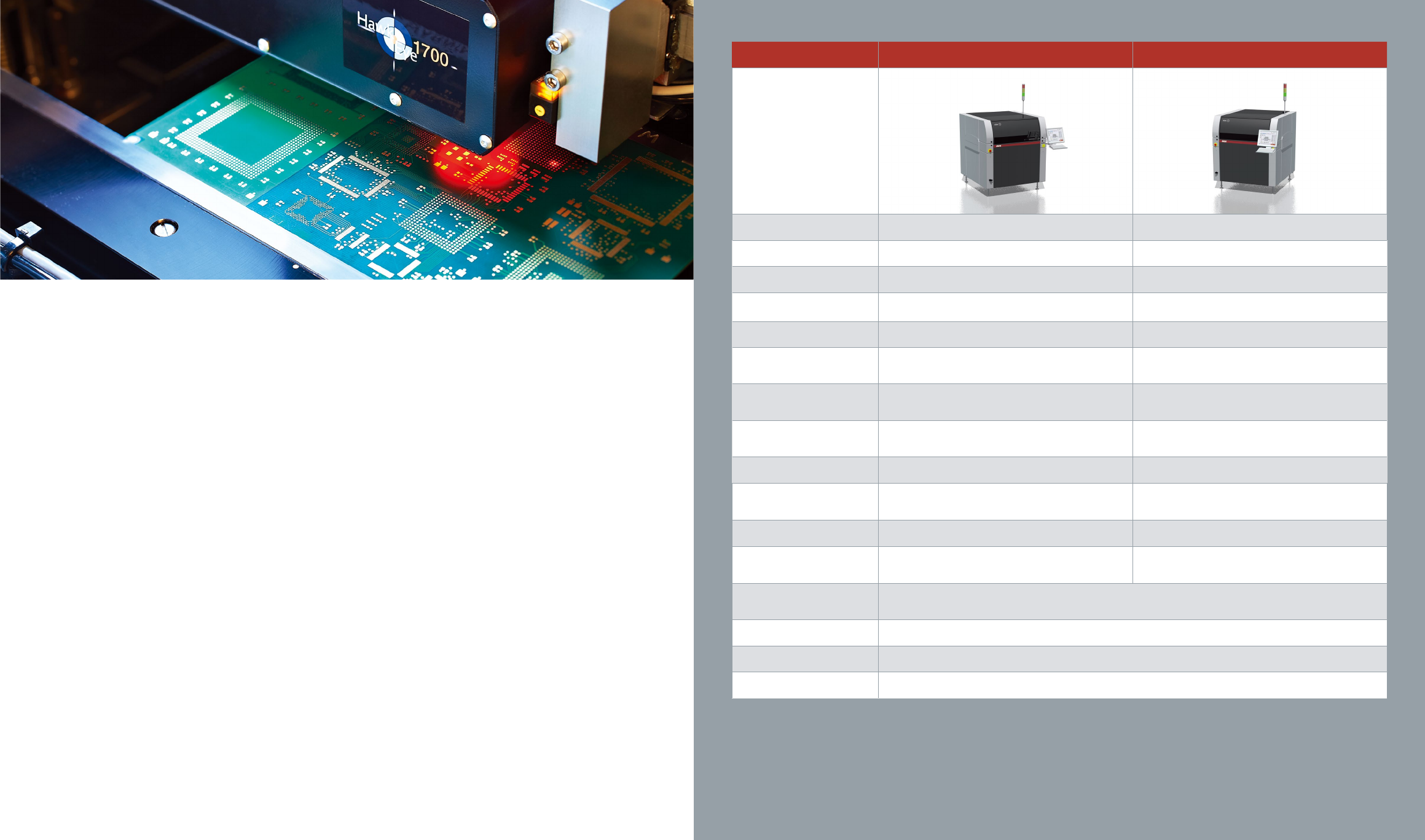

DEK HawkEye
DEK NeoHorizon 03iX DEK NeoHorizon 01iX
標準構成
DEK NeoHorizon 03iX DEK NeoHorizon 01iX
機械アライメント能力
±12.5 [µm] @ > 2 C
mk
(±6 Sigma) ±12.5 [µm] @ > 2 C
mk
(±6 Sigma)
ウェット印刷 能力 (C
pk
)**
±25 [µm] @ > 2.0 C
pk
, (±6 Sigma), AVS認証済 ±20 [µm] @ > 2.0 C
pk
, (±6 Sigma), AVS認証済
標 準 サイクル タイム
8
[秒] + プロセス 6.5 [秒] + プロセス
最大印刷エリア
510 [mm] (X) × 508.5 [mm] (Y) 510 [mm] (X) × 508.5 [mm] (Y)
ユ ー ザ ー イン タ ーフェース
タッチスクリーン、キーボード、トラックボール、
DEK Instinctiv V9ソフトウエア
タッチスクリーン、キーボード、トラックボール、
DEK Instinctiv V9ソフトウエア
カメラ
2
方向LED照明付き
DEK HawkEye 750デジタルカメラ
2方向LED照明付き
DEK HawkEye 1700デジタルカメラ
スキー ジ ーコントロー ル
プレッシャーフィードバック方式、
ステッパーモータ駆動
プレッシャーフィードバックを利用、
ステッパーモータ駆動
ステンシル奥行き位置決め
セミオート オート
ステンシ ルと基 板 の
アライメント方 法
電動(アクチュエータ駆動);
X 軸と Y 軸とシータ軸動作
電動(アクチュエータ駆動);
X 軸と Y 軸とシータ軸動作
DEK
プロフロー
追加オプション 追加オプション
アンダーステンシ ル
クリーニング
DEK IUSC 300 / 400 / 520 [mm] DEK
サイクロン 300 / 400 / 500 [mm]
マニュアル及び技術資料
ユーザーマニュアル、インストレーションインストラクション、電気図面
操作手順を説明している技術指示書と動画があらかじめインストールされています。
圧縮エア供給
5-8 [bar]
(
0.5-0.8 [Mpa]) at ~5 [ℓ/min]
電力供給
100-240 [V] ±10 [%].
単相交流 50/60 [Hz]
重量
約690 kg(選択したオプションにより異なります)
DEK NeoHorizon iXプラットフォームは検
証と検査でモジュール方式を採用しています。
ユーザーは、印刷結果を確認し、印刷ミスの
ある回路基板への実装を防ぎ、印刷結果を継
続的に最適化するためのさまざまな内部およ
び外部ソリューションにアクセスできます。
DEK HawkEye
プリンター自身で素早く印刷結果を確認する
ために、当社のスペシャリストは、はんだペ
ーストの転写状態を確認するための非常に強
力なカメラベースの
DEK HawkEyeを開発し
ました。
DEK HawkEyeは自由な構成が可能
で、最大
100%のペーストの転写量を光学的
に確認し、不良基板を瞬時に判断します。
2つのシステムが利用可能です :
DEK HawkEye 750と
DEK HawkEye 1700
DEK
ホークアイ1700の検査ウインドウは3
倍の大きさになっており、サイズの大きな基
板やマルチクラスタ基板をライン内でコント
ロールできます。
DEK ProDEK
DEK ProDEKはSPIインターフェースソリュ
ーションです。
ProDEKを利用すれば印刷ア
ライメント調整や、
SPIソリューションと統
計プロセスを含むクローズドループ制御に基
づいて、クリーニングインターバル を最適
化することができます。
SPIソリューションは必要な時にクリーニン
グシステムを作動させることもできます。
優れた実績
素晴らしい効果を発揮する
DEK NeoHorizon iXの導入に向けて、みな
さまのアプリケーション、プリントのニー
ズ、構成オプションについて、弊社の専門家
にご相談下さい。
みなさまにとって必要な、ふさわしいソリュ
ーションを見つけ出せることを楽しみにして
おります - モジュール式プリントプラットフ
ォームから
DEK プロダクティビティツール、
消耗品、プロセスコンサルティングの分野に
至るまで 、お任せください。
弊社の最終目標はみなさまにとって最良のプ
リント工程をご提供することです。
検査ソリューション :
結果を素早く正確に検証
* 機械と繰り返し精度の適格性確認は一般的な生産プロセスの変数を用いて行われます。
機械の寸法はミリメートル表記です
** 各印刷システム(DEK NeoHorizon)のウェット印刷能力(C
pk
)は外界計測システムであるAVSにより標準化されています。
