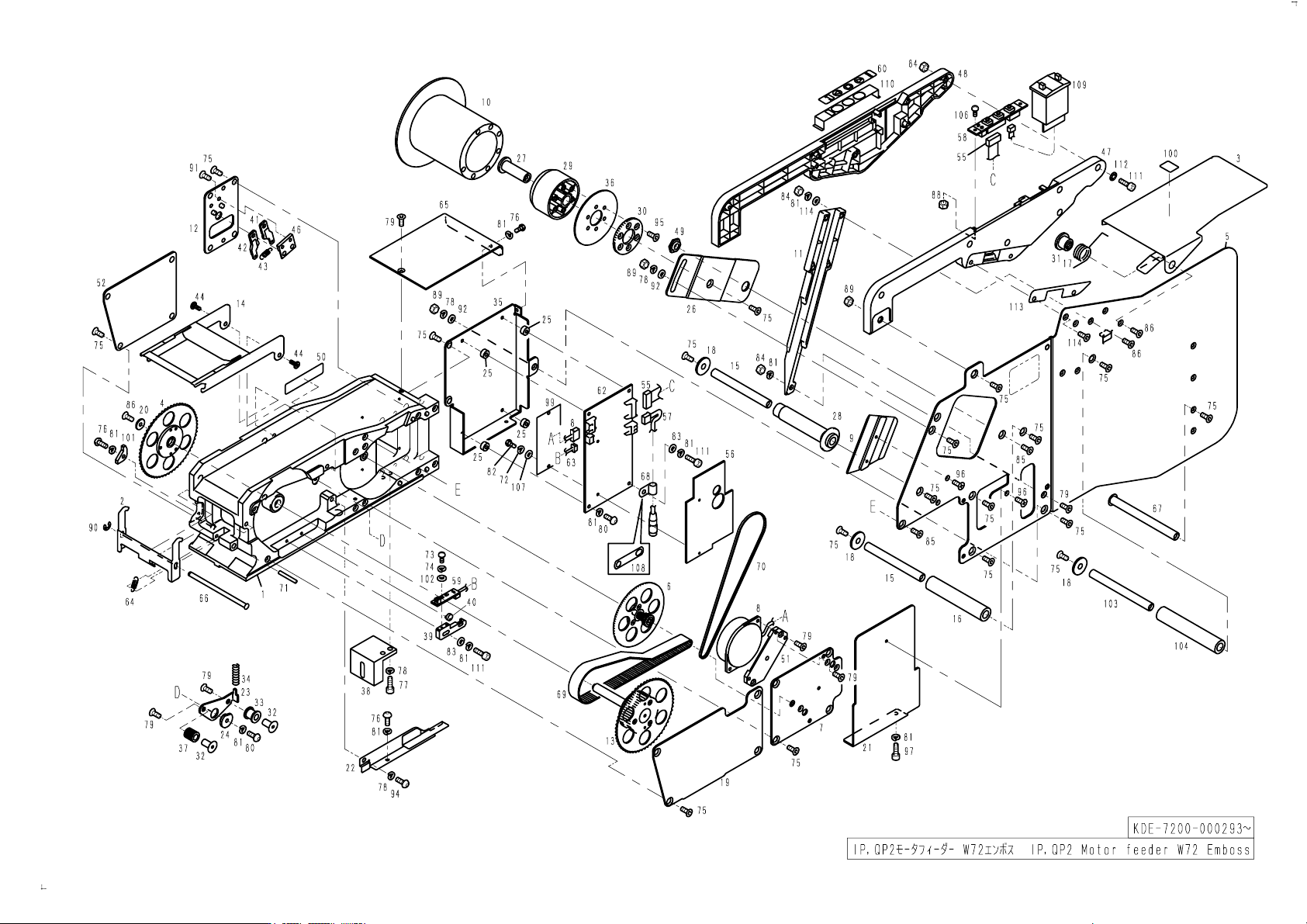

FUJI IP-QP2 Motor Feeder W72 Parts List KDE-7200-000293.pdf - 第9页
5 / 5 機種( M / C TY P E) ユニット( U N I T ) 発行日 I P ・Q P 2 モータ フィーダ( M O TO R FE E D E R ) 0 0 . 1 0 . 2 7 形式( TY P E) 図番( D W G N o . ) S / N W 7 2 エンボス( E M B O S S) ( A K D J A 7 1 * * ) K D E…
4/5
機種( M/C TYPE) ユニット( UNI T) 発行日
I P・QP2 モータ フィーダ( MOTOR FEEDER) 00. 10. 27
形式( TYPE) 図番( DWG No. ) S/ N
W72 エンボス( EMBOSS) ( AKDJ A71**) KDE‑ 7200‑ 000293〜
番号
品名 図番 個数
No. Dwg. No. QTY
備考
Remarks
Descri pt i on
73 ｺﾈｼﾞ +ｱﾅﾅﾍﾞ SCREW, C/R PAN K5175S 2 M2x5
74 ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ WASHER, SPRI NG W1020A 2 2M/ M
75 ｺﾈｼﾞ 6ｶｸｱﾅｻﾗ SCREW, HEX SOCKET COUNTERSUNK K5359E 31 M4x8
76 ｺﾈｼﾞ 6ｶｸｱﾅﾎﾞﾀﾝ SCREW, HEX SOCKET BUTTON K5255T 3 M3x6
77 ﾎﾞﾙﾄ 6ｶｸｱﾅ BOLT, HEX SOCKET H5289A 2 M4x12
78 ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ WASHER, SPRI NG W1022A 6 4M/ M
79 ｺﾈｼﾞ 6ｶｸｱﾅｻﾗ SCREW, HEX SOCKET COUNTERSUNK K5357M 13 M3x6
80 ｺﾈｼﾞ 6ｶｸｱﾅﾎﾞﾀﾝ SCREW, HEX SOCKET BUTTON K5256A 4 M3x8
81 ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ WASHER, SPRI NG W1021A 10 3M/ M
82 ｺﾈｼﾞ SCREW K5168L 2 M2. 5x10 ﾊﾞｲﾝﾄﾞ ｺﾈｼﾞ
83 ﾜｯｼｬ ﾋﾗ WASHER, FLAT W1042A 2 4W‑ 3
84 ﾅｯﾄ 6ｶｸ NUT, HEX N1076A 11 M3 P=0. 5
85 ｺﾈｼﾞ 6ｶｸｱﾅｻﾗ SCREW, HEX SOCKET COUNTERSUNK K5359A 2 M4x6
86 ｺﾈｼﾞ 6ｶｸｱﾅｻﾗ SCREW, HEX SOCKET COUNTERSUNK K5357T 4 M3x8
88 ﾅｯﾄ 6ｶｸ NUT, HEX N1075A 2 M2. 5
89 ﾅｯﾄ 6ｶｸ NUT, HEX N1080A 4 M4
90 ｻｰｸﾘｯﾌﾟ CI R‑ CLI P S1021A 1 STｰEWｰ3
91 ｺﾈｼﾞ 6ｶｸｱﾅｻﾗ SCREW, HEX SOCKET COUNTERSUNK K5357G 2 M3x4
92 ﾜｯｼｬ ﾋﾗ WASHER, FLAT W1041A 3 M4
94 ｺﾈｼﾞ 6ｶｸｱﾅﾎﾞﾀﾝ SCREW, HEX SOCKET BUTTON K52565 1 M4x6
95 ｺﾈｼﾞ 6ｶｸｱﾅｻﾗ SCREW, HEX SOCKET COUNTERSUNK K5358A 6 M3x10
96 ｺﾈｼﾞ +ｱﾅｻﾗ SCREW, C/ R COUNTERSUNK K5169D 3 M2. 5x4
97 ﾎﾞﾙﾄ 6ｶｸｱﾅ BOLT, HEX SOCKET K5273A 1 M3x5
99 ｼｰﾄ SHEET KHEM1081 1
100 ｼｰﾙ SEAL KDJ C0210 1
101 ｽﾄｯﾊﾟ STOPPER KDFC0280 1
102 ﾜｯｼｬ ﾋﾗ WASHER, FLAT W1039D 2 2mm x0. 3 x5 ( ﾐｶﾞｷ丸)
103 ｼｬﾌﾄ SHAFT KDJ C0141 1
104 ﾛｰﾗ ROLLER KDJ C0200 1
106 ｺﾈｼﾞ +ｱﾅﾅﾍﾞ SCREW, C/R PAN K51757 2 M2. 5x6
107 ﾜｯｼｬ ﾋﾗ WASHER, FLAT W1039H 6 M2. 5
108 ｼｰﾄ SHEET KDCC1280 1
109 SW SW S3087S 1
110 ﾌﾟﾚｰﾄ PLATE KDCC1221 1
111 ﾎﾞﾙﾄ 6ｶｸｱﾅ BOLT, HEX SOCKET H5277A 7 M3X12
http://www.fuji.co.jp/
Copyright © 2002 by Fuji Machine Manufacturing Co., Ltd. All Rights Reserved.
5/5
機種( M/C TYPE) ユニット( UNI T) 発行日
I P・QP2 モータ フィーダ( MOTOR FEEDER) 00. 10. 27
形式( TYPE) 図番( DWG No. ) S/ N
W72 エンボス( EMBOSS) ( AKDJ A71**) KDE‑ 7200‑ 000293〜
番号
品名 図番 個数
No. Dwg. No. QTY
備考
Remarks
Descri pt i on
112 ﾜｯｼｬ ｻﾗ WASHER，CONI CAL W1010A 5 M‑ 3‑ L
113 ｽﾍﾟｰｻ SPACER KDJ C0471 1
114 ﾜｯｼｬ ﾋﾗ WASHER, FLAT W1040A 5
115 ｼｰﾙ SEAL KDCC1641 1
116 ｼｰﾙ SEAL KDCC1651 1
http://www.fuji.co.jp/
Copyright © 2002 by Fuji Machine Manufacturing Co., Ltd. All Rights Reserved.
