「ユーザー定義の段取り」 機能とは、実装部品以外の部材も段取りチェックを行う機能です。

これにより、下記の様な部材も段取りチェックが可能となり、誤段取りの防止に貢献します。

例：

「バックアップ」

プッシュアップピンのプレート。ツインプッシュアップ対応マシンの際は、

基板によって必要個数が変化します。

「生基板パック」

機能を使用する為に、実装部品以外の部材を下記手順で登録しておく必要があります。

1. 実装部品以外の部材を ID エディターに登録します

「ID エディタ_ユーザー定義_操作説明書」 技術説明文書を参照

2. あるマシンで生産する基板データに、実装部品以外の部材を段取り設定します

「ユーザー定義_段取り部材エディター_操作説明書」 技術説明文書を参照

3. 実装部品以外の部材を段取りします。

本資料を参照



3.

3.3.

3. 設定

設定設定

設定





ユーザー定義は 「段取りベリファイ」 機能の内の 1 つです。

「段取りベリファイ」 機能が有効であれば、使用可能となります。



  

 IM  

 



MDOC-SOFT50064 

3/12

4.

4.4.

4. 使用方法

使用方法使用方法

使用方法





ユーザー定義の段取り作業が必要な場合は、[モニタ] – [生産] - 「作業指示」 に 「ユーザー定義

段取り：～」 を表示します。

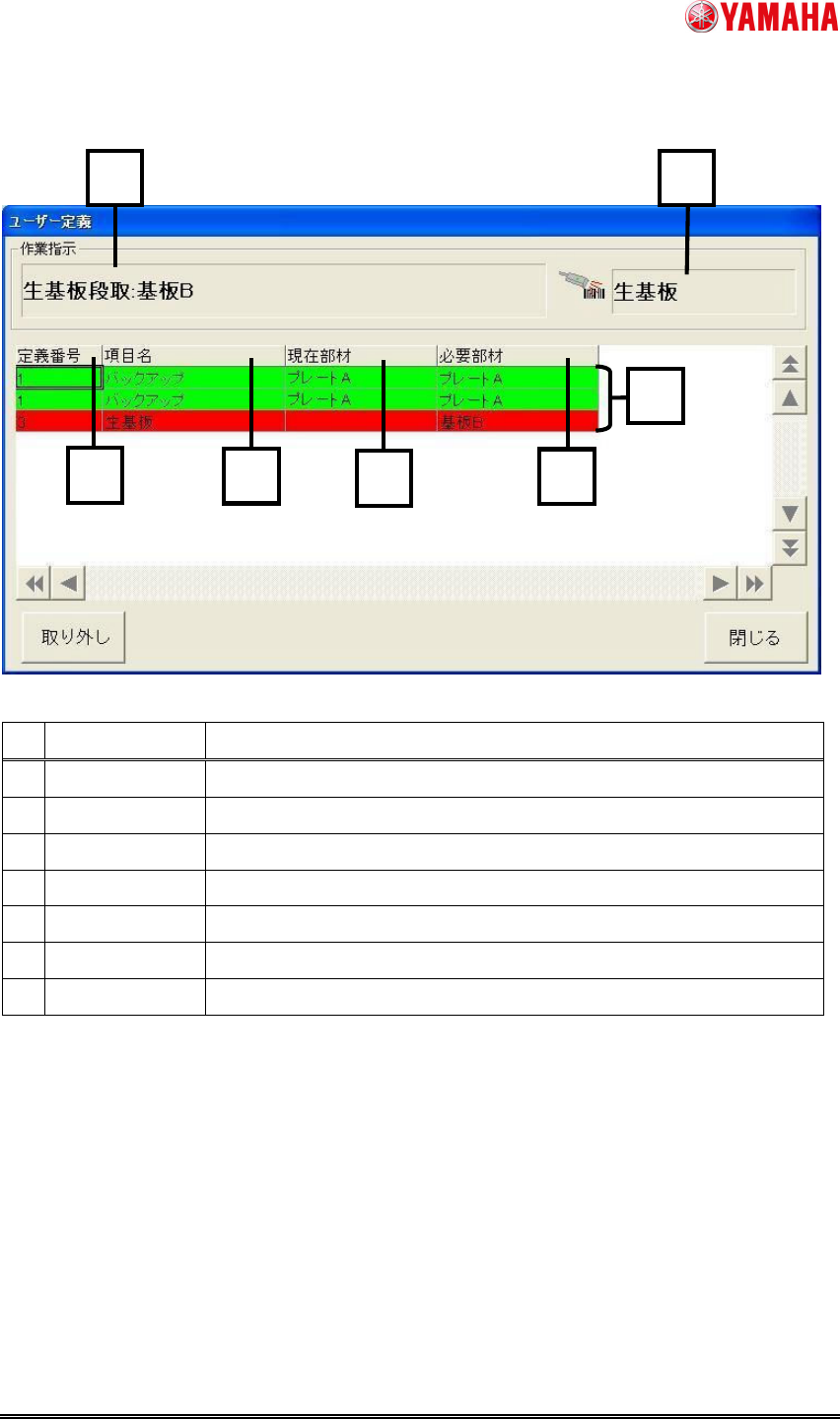

図

図図

図 4.1

4.14.1

4.1 生産

生産生産

生産モニタ

モニタモニタ

モニタ画面

画面画面

画面





4.1

4.14.1

4.1 ユーザー

ユーザーユーザー

ユーザー定義

定義定義

定義の

のの

の段取

段取段取

段取り

りり

り情報表示

情報表示情報表示

情報表示





運転開始時に、不足しているユーザー定義の段取り状況を確認します。

[モニタ]–[生産]–[ユーザー定義] ボタンをクリックします。

※[ユーザー定義] ボタンは、読み込んだ基板データに、実装部品以外の部材が登録されている場

合に機能します。

図

図図

図 4.1.1

4.1.14.1.1

4.1.1 ユーザー

ユーザーユーザー

ユーザー定義情報

定義情報定義情報

定義情報ダイアログ

ダイアログダイアログ

ダイアログ起動画面

起動画面起動画面

起動画面





  

 IM  

 



MDOC-SOFT50064 

4/12

図

図図

図 4.1.2

4.1.24.1.2

4.1.2 ユーザー

ユーザーユーザー

ユーザー定義情報

定義情報定義情報

定義情報ダイアログ

ダイアログダイアログ

ダイアログ表示項目

表示項目表示項目

表示項目





No 項目名 説明

1 作業指示 段取り要求を「ユーザー定義_名称」＋「部材名」で表示します。

2 スキャン対象 スキャン対象の「ユーザー定義_名称」を表示します。

3 定義番号 「ID エディタ」で設定した「ユーザー定義_番号」を表示します。

4 項目名 「ID エディタ」で設定した「ユーザー定義_名称」を表示します。

5 現在部材 現在マシンに段取り済みの「部材名」を表示します。

6 必要部材 現在基板で段取り要求されている「部材名」を表示します。

7 段取り状況 段取り完了は「緑」、未段取りは「赤」を表示します。



1



 2

2





3





6





5





4





7




