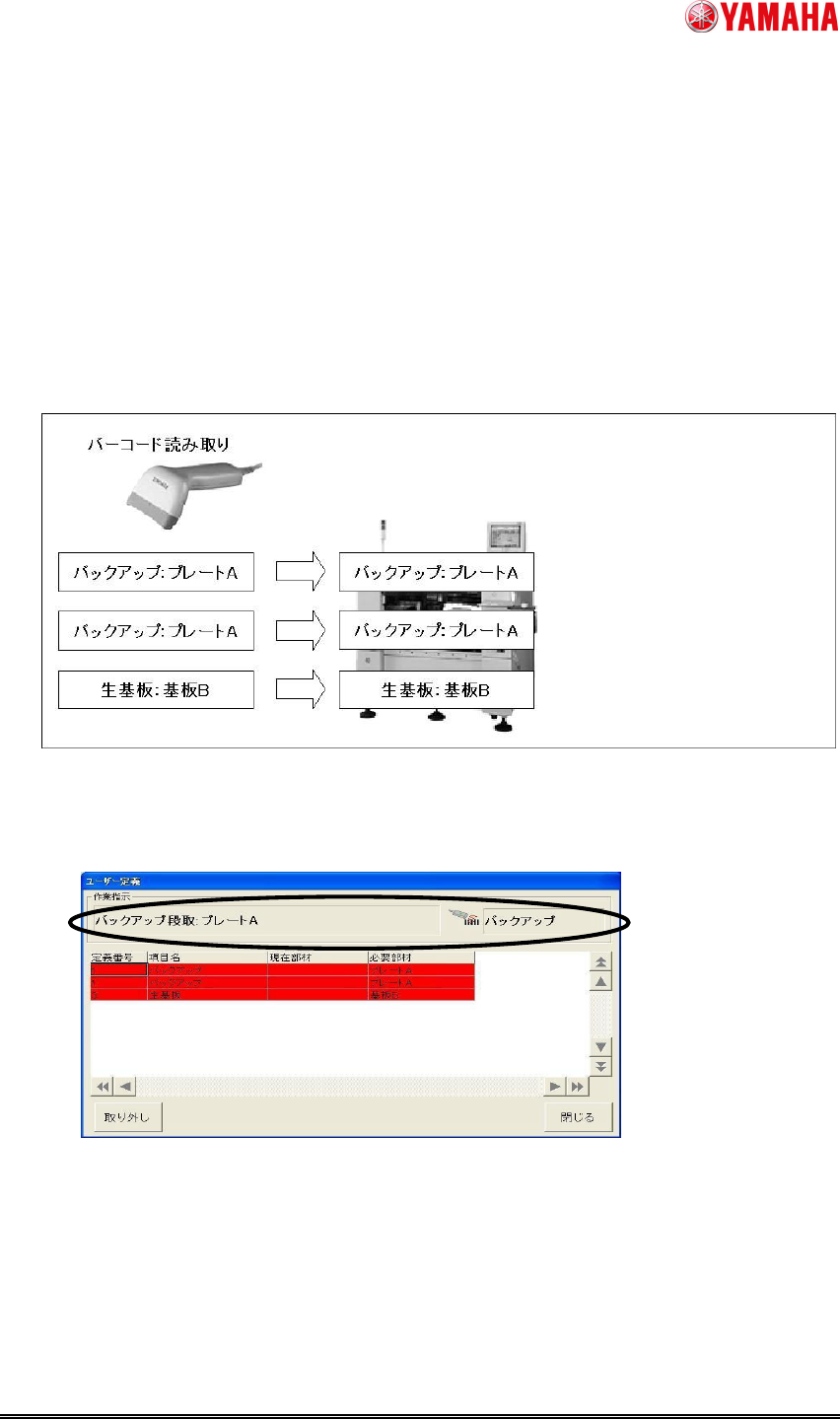

必要部材が存在する場合は、部材を段取りし、部材のバーコード部分をバーコードリーダーで読み

取ります。 以下に例を示します。

例 1：ユーザー定義_名称 「バックアップ」 の部材 「プレート A」 を 2 つと、ユーザー定義_名称 「生

基板」 の部材 「基板 B」 1 つを段取りする場合。（ツインプッシュアップ対応マシンの際）



Step1. 「バックアップ」 の 「プレート A」 を 2 つ段取りします。

1. ［ユーザー定義］ダイアログに表示されている内容を確認します。



2. 内容に従い、2つの 「プレートA」 を取り付けます。



  

 IM  

 



MDOC-SOFT50064 

6/12

Step2. 「プレート A」 のバーコードを読み取ります。

※予め 「プレートA」 を意味するバーコードを添付してください。

※同一ユーザー定義_名称が複数必要な場合、連続で読み取る必要があります。

1. 作業が完了したら、1つ目の 「プレートA」 を読み取ります。



2.2つ目の 「プレートA」 を読み取ります。



3. 「バックアップ」の段取りが完了します。



Step3. 「生基板」 の 「基板 B」 を 1 つ段取りします。

1. ［ユーザー定義］ダイアログに表示されている内容を確認します。



2. 内容に従い、「基板B」 を取り付けます。



  

 IM  

 



MDOC-SOFT50064 

7/12

Step4. 「基板 B」 のバーコード部分を読み取ります。

※予め 「基板 B」 を意味するバーコードを添付してください。

1. 作業が完了したら、「基板B」 を読み取ります。



Step5.作業指示が無くなり、段取りが完了します。


