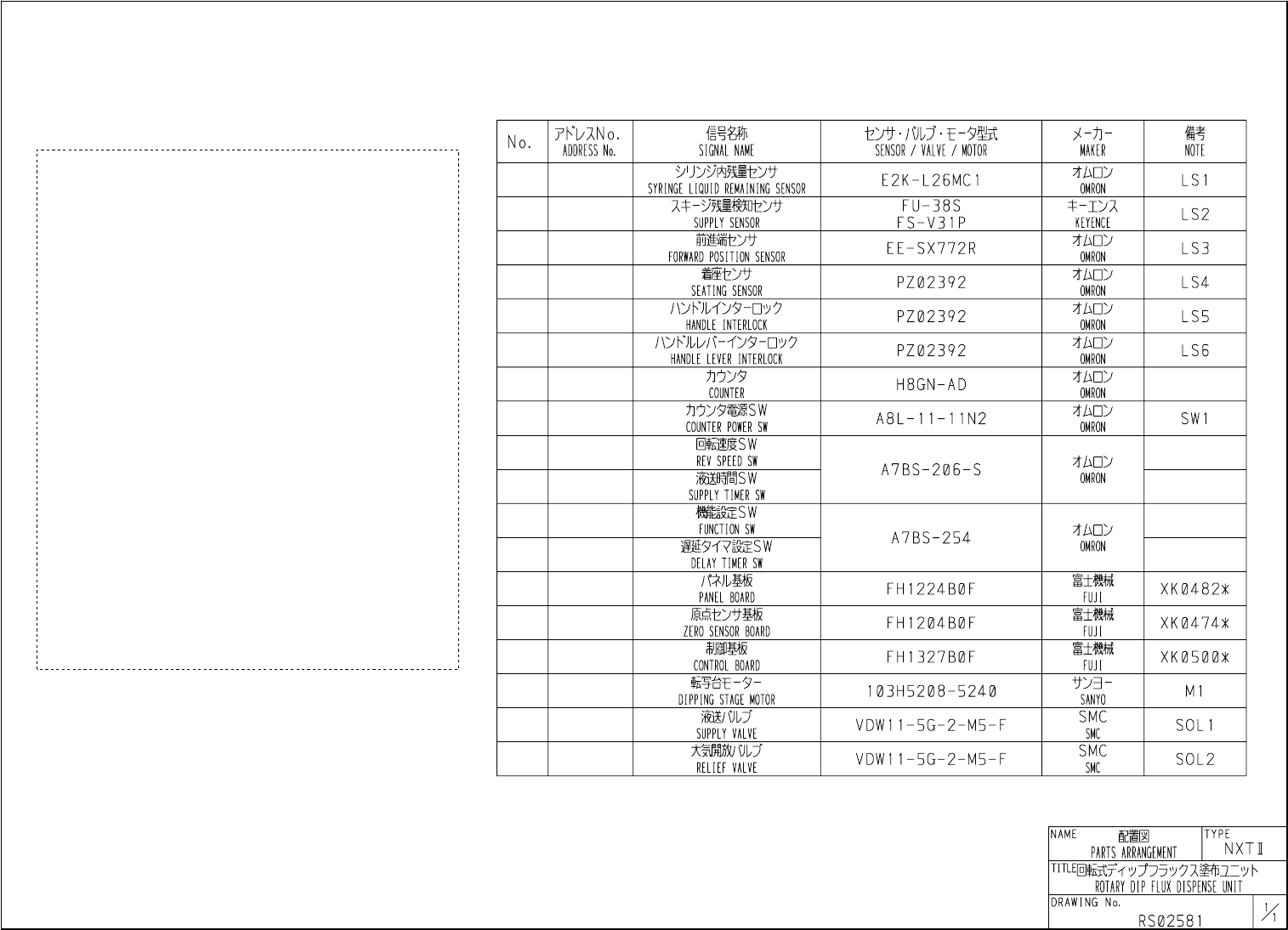

回転式ディップフラックス塗布ユニット
ROTARY DIP FLUX DISPENSE UNIT
ＮＯ ＰＲＩＮＴＩＮＧ
Downloaded at 2009/11/03 16:57 JST by 3PFC3581 DL#JKuyA1ki
レバーロック
レバー
転写台
取っ手
シリンジ
クランプレバー
液送チューブ
ス
キ
ー
ジ
ベルト
ブリッジ
SYRINGE
HANDLE
CLAMP LEVER
SUPPLY TUBE
BRIDGE
SQUEEGEE
TRANSFER STAND
LEVER
LEVER LOCK
8
14
15
16
BELT
4
1
1
1
2
5
7
6
3
10
11
9
13
12

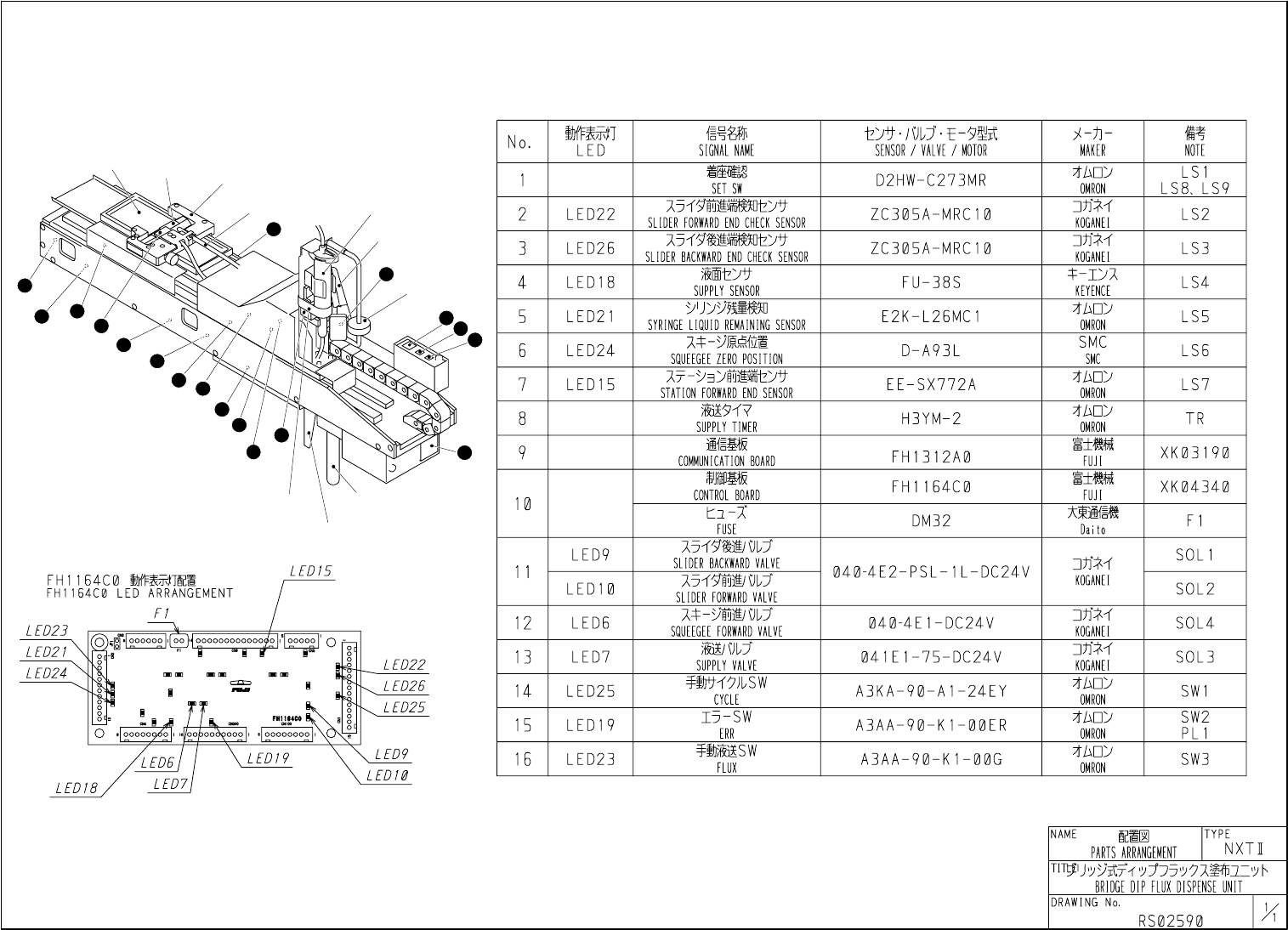

ブリッジ式ディップフラックス塗布ユニット
BRIDGE DIP FLUX DISPENSE UNIT
Downloaded at 2009/11/03 16:57 JST by 3PFC3581 DL#JKuyA1ki
01MEC-0319
8
9
10
11
2
5
2
5
1
1
4
4
3
3
6
6
7
7

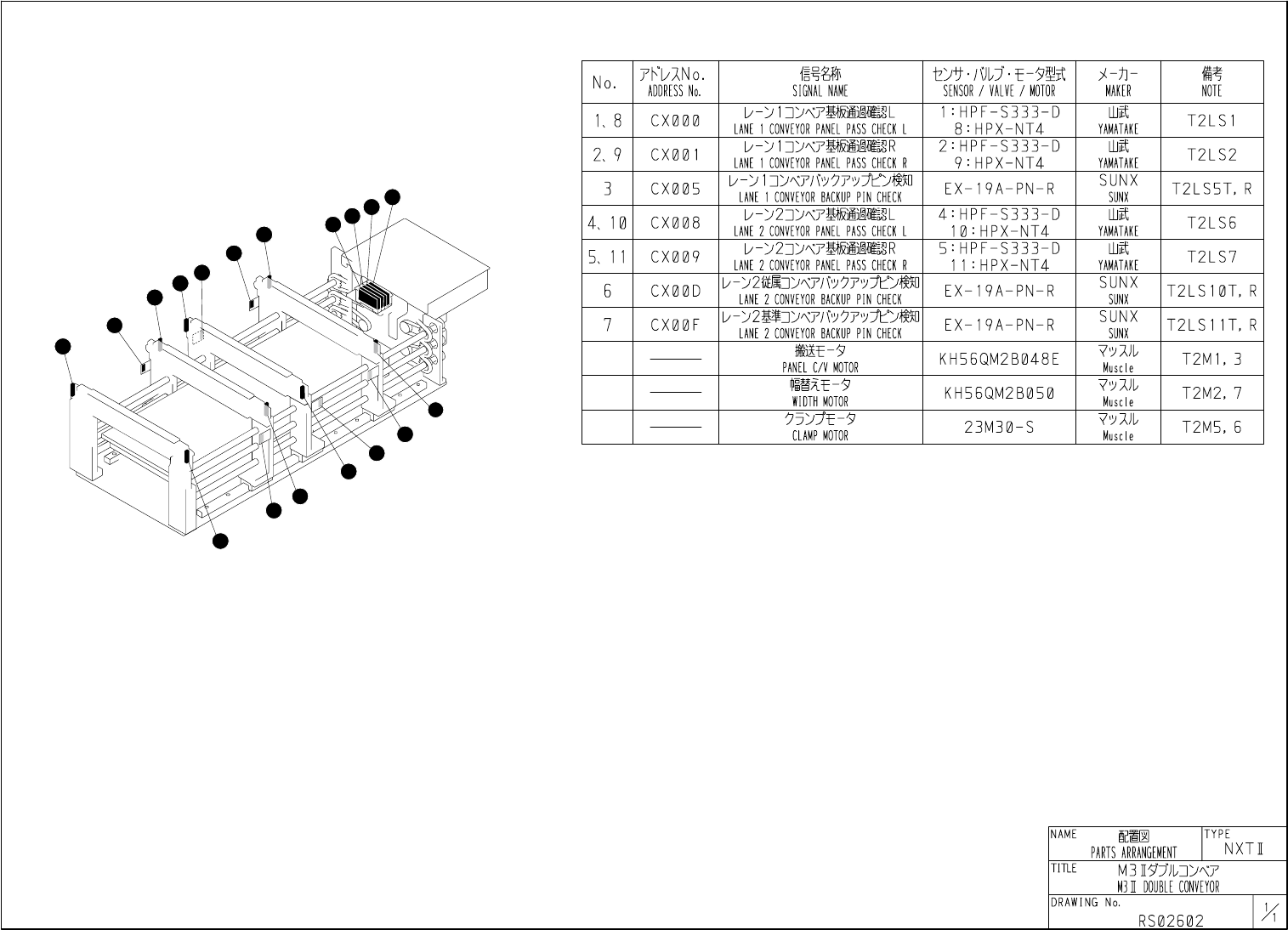

Ｍ３Ⅱダブルコンベア
M3Ⅱ DOUBLE CONVEYOR
