™ ス プ レ ー バ ル ブ 781S シ リ ー ズ メ ンテナ ン ス ・ パ ー ツ ガ イ ド 重 要！ こ の ガ イ ド は 大切に 保管 し て くだ さ い 。 このガイドは、メンテナンス 管理者にお渡しください。 ノ ー ド ソ ン EFD の 取扱説明書 の pdf フ ァ イ ル は 、 www.nordsonefd.com/jp か らダ ウン ロ ード で きま す

100%1 / 4
™
スプレーバルブ 781Sシリーズ
メンテナンス・パーツガイド
重 要！
このガイドは大切に保管して
ください 。
このガイドは、メンテナンス
管理者にお渡しください。
ノードソンEFDの取扱説明書のpdf
ファイルは、www.nordsonefd.com/jp
からダウンロードできます
スプレーバルブ 781Sシリーズ | メンテナンス・パーツガイド
2
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

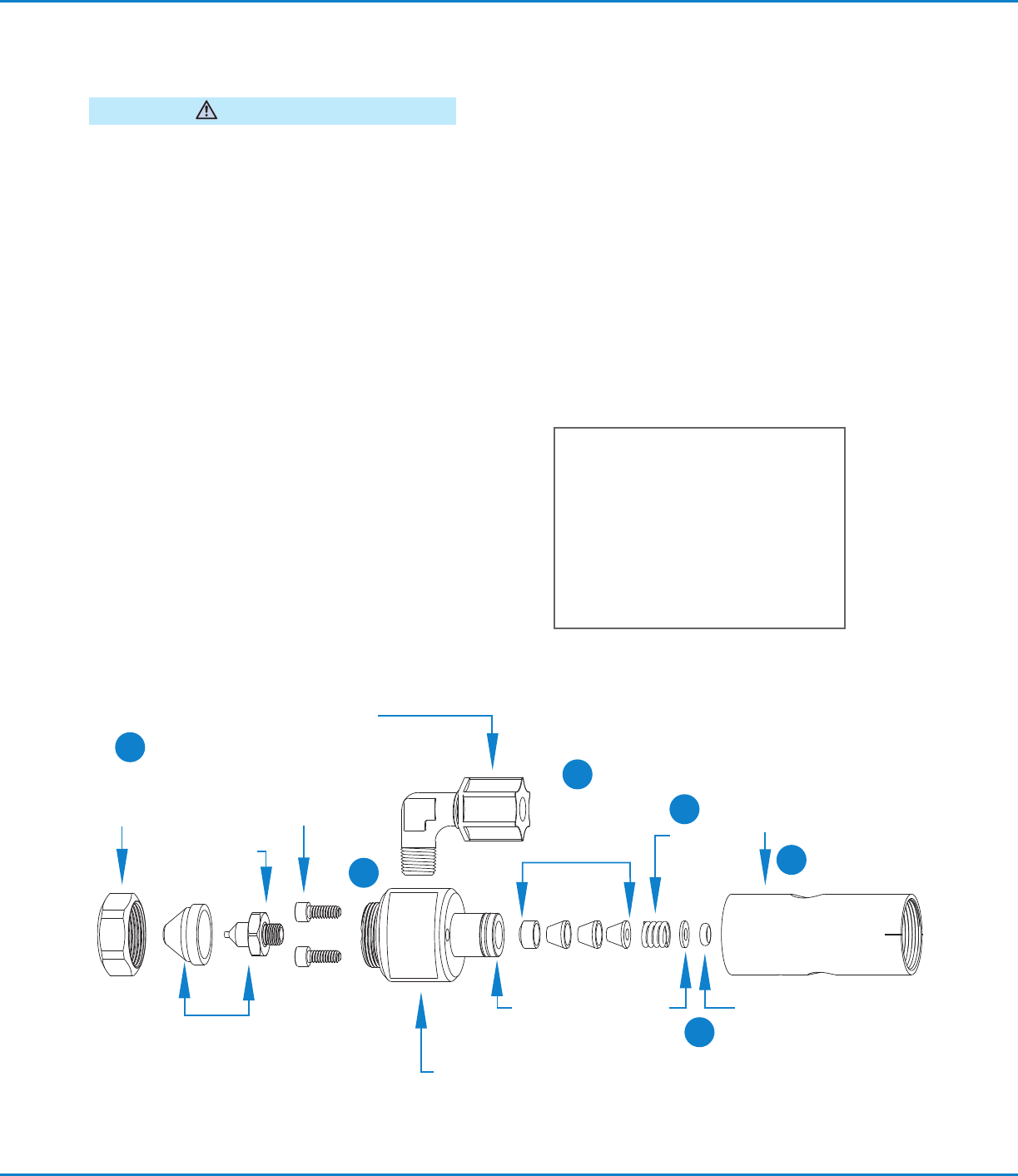

バルブの分解組立手順
損傷を防ぐために、バルブは液剤吐出口側から分解してく
ださい。
注意
バルブのメンテナンス
接液ボディーを完全に洗浄し、ニードルパッキンを交換する
には、下記の手順で行ってください。
1. ストローク調 整ノブとスプリング を取り外 す。
2. エアー キ ャップリテ イナ ー 、エアー キ ャップ、ノズ ル 、継
手を取り外す。
3. 7/64"六角レンチで、接液ボディーをシリンダーボディ
ーから取り外し、Oリングを取り外す。
4. 接液ボディーからニードルパッキンを取り外すには、抜
き取り工具# 7021552を使用する。
5. 残りのパッキン、スプリングをニードルから取り外す。
メンテナンス用工具
6"調モンキーレンチ
1/8"六角レンチ
7/64"六角レンチ
0.035"六角レンチ
スナップリングプライヤー
パッキン抜き取り工具（#7021552）
ステンレス製エア
ー キ ャッ プ 止 め
#7021599
ノズ ル / エ アー キャップ アッセンブリ ー
サイズ 丸形 扇形
0.046 #7007021 #7021787
0.028 #7007022 #7021786
0.014 #7007023 #7021785
広角 #7021783 #7021784
液剤供給口継手
#7021499　外径0.25"チューブ用
#7007038　外径0.375"チューブ用
12
2
4
3
6. 適切な溶剤を使用して、接液ボディー、エアーキャップ、
ノズルを洗浄する。
7. バルブを分解した逆の順番で組み立ててください。パッ
キンスプリングを再 度 取り付ける前に、シリンダーボデ
ィー下部の小さいOリングとワッシャーが、元の場所に
戻っていることを確認してください。メンテナンスキット
に入っている＃865Nye潤滑油でパーツを潤滑してく
ださい。
ノズ ルOリング
（ バイトン)
#7014765
ネジ
#7023457
接 液ボディー
#7021827 ステンレス製
#7021825 硬質アルミニウム製（アルマイトコート）
#7012379 ステンレス製　再循環用接液ボディー
シリンダー ボディー
#7021832　 ステンレス製
#7021829　 硬質アルミニウム製
（アルマイトコート）
ニードルパッキ
ン ア ッ セ ン ブ リ ー
#7007014
パッキンスプ
リング
#7014683
O リ ン グ（ ブ ナ N ）
#7014684
保 持ワッシャー
#7014685
Oリング
（ブナN）
#7014718
7
5
スプレーバルブ 781Sシリーズ | メンテナンス・パーツガイド
3
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
6
13
ピストン戻りバネ
#7014688
10
1
11
8

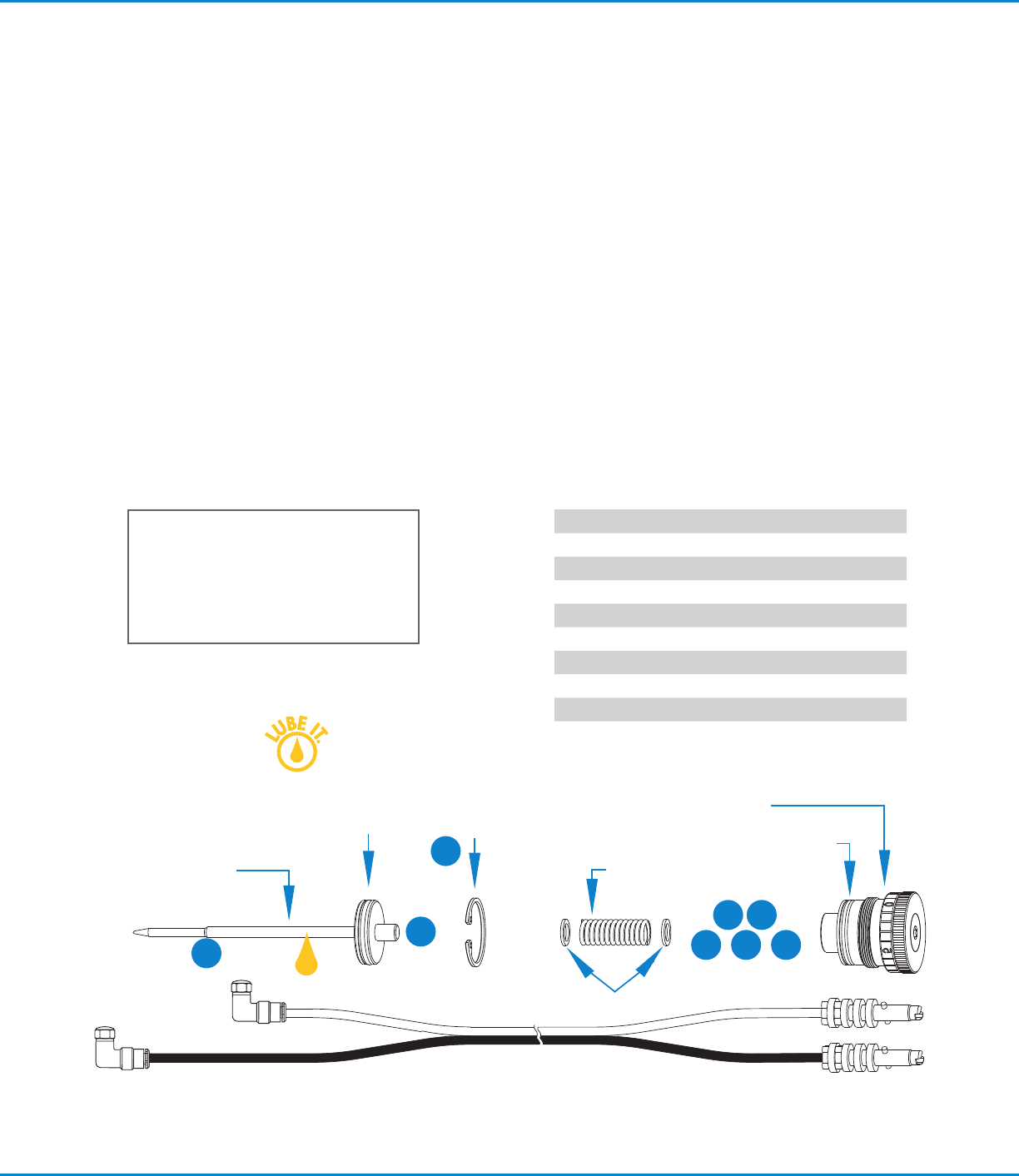

バルブの分解組立手順（続き）
ピストン/ ニードルアッセンブリ
ー （781RC循環スプレーマー キングシ
ステム用）　 #7012593
ピストン/ ニードルアッセンブリー
（Oリング付・ブナN）
#7007025
O リ ン グ（ ブ ナ N ）
#7014687
ニードルストローク目盛調整
#7021259 ステンレス製
#7021256 アルミニウム製
スナップリング
#7014757
部品番号 説明
7007031 781S-SSスプレーバルブ
7021615 781S-SS-46Fスプレーバルブ
7021618 781S-SS-WFスプレーバルブ
7021613 781S-SS-28スプレーバルブ
7021614 781S-SS-28Fスプレーバルブ
7021611 781S-SS-14スプレーバルブ
7021612 781S-SS-14Fスプレーバルブ
7021617 781S-SS-WAスプレーバルブ
#7016635
スラストワッシ
ャー
#7014862
Oリング
（ブナN）
#7014686
メンテナンスキット
#7021610
全てのシリンダーボディー、接 液ボディー
用Oリング、ニードルパッキン、潤滑剤のキ
ットe 。
#7008007
プッシュイン継手10-32x5/32 エルボー ND
#7007019
#7008006
#7007019
14 15
ピ ス ト ン と ニ ー ド ル ア ッ セ ン ブ リ ー 、ピ
ストンOリングの交 換
8. ニードルストローク調 整ノブを取り外す。
9. ピストン戻りバネとスラストワッシャー を取り外 す。
10.スナップリングを取り外す。
11.小さいプライヤーを使って、ピストン/ニードルアッセン
ブリーの案内棒をつかんで、シリンダーボディーから引
き出す。ピストン/ニードルアッセンブリーは一つのユニ
ットで、分解はできません。
12.シリンダー ボディー の 壁を洗 浄し、ピストンOリング を
取 り 替 え 、潤 滑 す る 。
13.分 解した逆の順 番でバルブを組み 立てる。メンテナンス
キットに入っている＃865ジェル状潤滑材で潤滑する。
ニードル/ノズルアッセンブリーの組立
14.ノ ズ ル に ニ ー ド ル を 押 し つ け る た め に 、ス ト ロ ー ク 調 整
を時計回りにもう1目盛回す。
15.ニードルをノズル内に押し込むには、ストローク調整を
さらに時計回りに基準マークを 1 つ回転させます。
16.ストローク調整を通常の設定に戻し、バルブを運転す
る。もし、まだ液漏れが見られる場合は、ステップ14と
1 5を繰り返す。
17.それでも液漏れがする場合は、ノズルを交換する。
