Sonix
®
355 CRRD
MASCHINENKARTE
2
www.dct.cleaning
Die Sonix
®
-Reinigungssysteme sind eine einzigartige
Ultraschalltechnologie, die von DCT entwickelt und
hergestellt wird.
In der Vergangenheit wurden Maschinen mit
Ultraschalltechnologie für PCBA verwendet, die aufgrund der
Empfi ndlichkeit der Komponenten, der Miniaturisierung, der
höheren Anforderungen an die Spülqualität usw. nicht mehr
verwendet oder empfohlen wird.
Wir empfehlen Sonix
®
-Reinigungssysteme
hauptsächlich für spezielle
Reinigungsanwendungen, um ausgehärtete
konforme Beschichtung eff ektiv zu entfernen.
Ausnahmsweise können sie zur Reinigung von
Platten verwendet werden, wenn die Platten mit der
Ultraschalltechnologie kompatibel sind.
Sie eignen sich auch zur Entfettung von
Metallkomponenten.
Sie kann auch für eine „doppelte“ Anwendung
verwendet werden – eine Kammer für die Reinigung
von Beschichtungsrahmen und Paletten, eine zweite
für die Reinigung von Teilen von Re ow-Öfen und
Wellenlötmaschinen.
Sonix
®
355 CRRD einschließlich 100 % getrennter
Prozesse der Reinigungs-, Vorspül-, Endspül- und
Trocknungstechnologien.
Alle Prozesse sind automatisiert und fi nden in
4getrennten Prozesskammern statt, die gleichzeitig
Lagertanks sind.
Die Reinigung fi ndet in der ersten Einlasskammer statt,
wo der Bediener den Korb mit den Teilen platziert. Dann
bewegt der Bediener den Korb mit den gereinigten Teilen
manuell in die sekundäre Vorspülkammer. Anschließend
fährt der Bediener den Korb zur letzten Spülkammer und
schließlich zur letzten Trocknungskammer.
Alle 4 Kammern können parallel verwendet werden, was
die Reinigungskapazität der Maschine erhöht,
Kreuzkontamination im Vergleich zu Einkammergeräten
reduziert und die Spülung mit zwei Spülkammern
optimiert.
Sonix
®
355 CRRD wurde entwickelt, um ausgehärtete
konforme Beschichtungen von Beschichtungsrahmen,
Beschichtungsmaschinenteilen oder beschichteten
Leiterplatten für die Reparatur und anschließende
Beschichtung zu entfernen.
In bestimmten Fällen kann Sonix® 355 CRRD auch für die
Reinigung von Leiterplatten oder für die Entfettung von
Metallkomponenten empfohlen werden.
ALLGEMEINE INFORMATION
Abhängig von Ihren Reinigungsanforderungen,
der DCT-Projektmanager in Zusammenarbeit
mit einem lokalen Distributor beraten
auf eine geeignete Reinigungsfl üssigkeit auf
Wasserbasis und die korrekte Einrichtung des
gesamten Prozesses.
Sonix
®
355 CRRD
MASCHINENKARTE
3
www.dct.cleaning
C
R
R
D
Bezeichnung
der Applikation
Empfohlene
Applikation
Empfohlene Temperatur
Empfohlene
Reinigungszeit
Reinigung-
skapazität
in einer Schicht
Lackereinigung
40 – 55°C 104 – 131 °F 60 min. 960 * / 80 *
Leiterplatten, PCB
35 – 55°C 95 – 131 °F 35 min. 1440 **
4 INDIVIDUALE PROZESSE
REINIGUNGSPARAMETER
C
REINIGUNG
VORSPÜLUNG
SPÜLUNG
TROCKNUNG
R
D
R
sehr zu empfehlen empfohlen anwendbar
* Leiterplatten-Eurokarten / pro 8 Stunden (berechnet für die Abmessung von 100 x 160 mm / 3.94 x 6.3 Zoll)
* * Teile in Lötpalette / pro 8 Stunden (320 x 500 x 50 mm / 12,6 x 19,7 x 1,97 Zoll)
* * * Schablonen, PumPrint grösser als 736 x 736 mm / 29 x 29 Zoll
LEGENDE:
Sonix
®
355 CRRD
MASCHINENKARTE
4
www.dct.cleaning

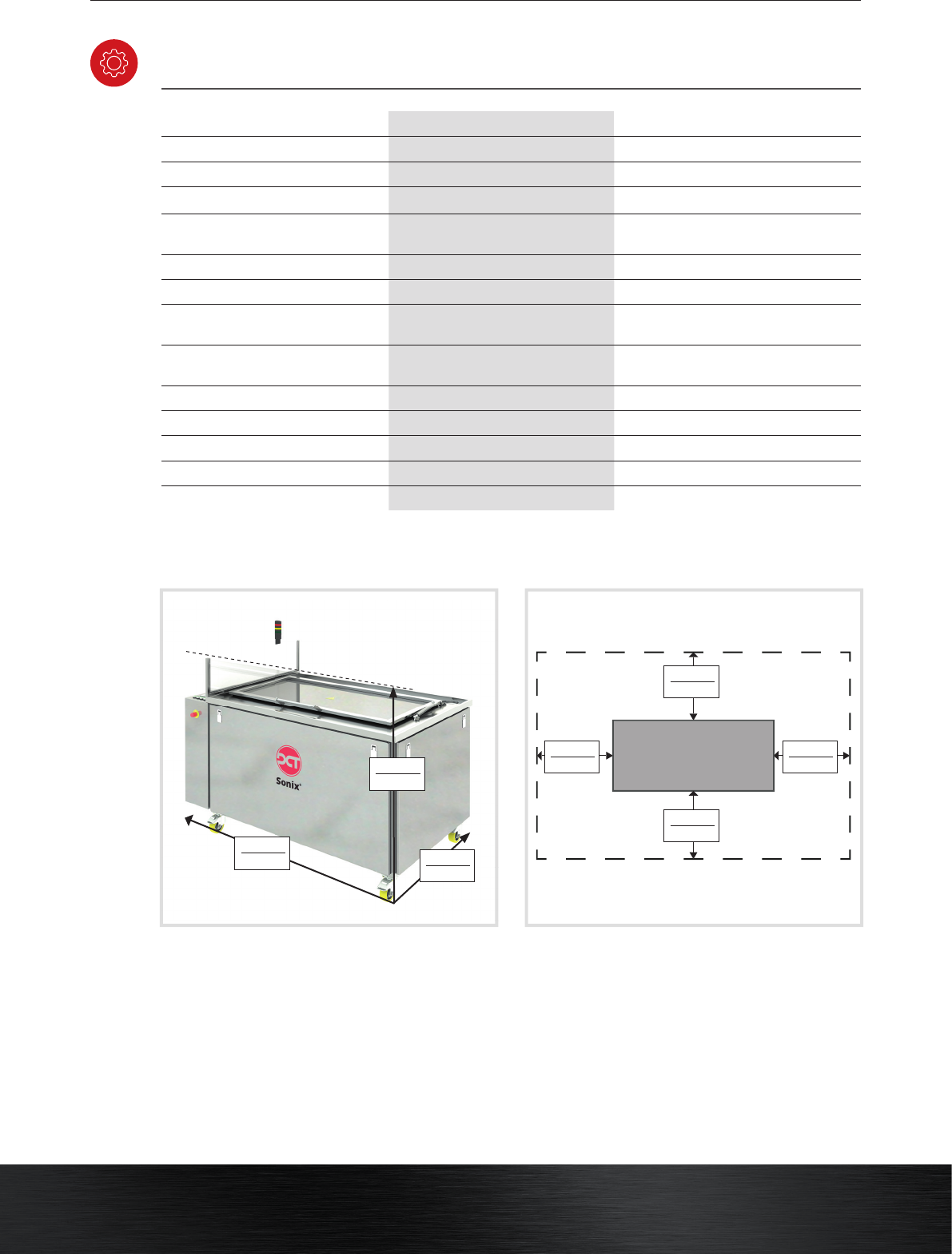

Abmessung ( B x L x H) 1740 x 1220 x 1210 mm 68.5 x 48 x 47.6 in
Gewicht 400 kg 882 lbs
Ø Energieaufwand auf 1 Zyklus 1.92 kWh 1.92 kWh
Verbrauch an Reinigungs üssigkeit
auf 1 Zyklus
0,05 – 0,3 l 0.01 – 0,08 gal
Druckluftverbrauch auf 1 Zyklus 83 l / 5 Bar 21.9 gal / 72.5 PSI
Abmessungen des Trägerkorbs 270 x 530 x 620 mm 10.6 x 20.8 x 24.4 in
Max. Abmessungen der gereinigten Teile
mit gebrauchtem Luftmesser
280 x 540 x 630 mm 11,2 x 21,2 x 24,8 in
Temperatureinstellbereich der
Reinigungs üssigkeit und Spül üssigkeit
Ab der Umgebungstemperatur bis 60°C Ab der Umgebungstemperatur bis 140°F
Ultraschallfrequenz 35 kHz 35 kHz
Einstellbereich der Trocknentemperatur Ab der Umgebungstemperatur bis 80°C Ab der Umgebungstemperatur bis 176°F
Lärmpegel < 70 dB < 70 dB
Systemsteuerung PLC + 5,7“ PLC + 5.7“
Volumen der Speichertanks 120 l 31,7 gal
TECHNISCHE KENNDATEN
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
1220 mm
48 in
1740 mm
68.5 in
1210 mm
47.6 in
metrische Einheiten imperiale Einheiten
ABMESSUNG MINIMALER SERVICERAUM UM DIE MASCHINE
