Sonix ® 355 CRRD MASCHINENKARTE 4 www.dct.cleaning Abmessung ( B x L x H) 1740 x 1220 x 1210 mm 68.5 x 48 x 47.6 in Gewicht 400 kg 882 lbs Ø Energieaufwand auf 1 Zyklus 1.92 kWh 1.92 kWh Verbrauch an Reinigungs üssigkei…

100%1 / 8
Sonix
®
355 CRRD 
MASCHINENKARTE
3
www.dct.cleaning
C
R
R
D
Bezeichnung
der Applikation
Empfohlene
Applikation
Empfohlene Temperatur
Empfohlene
Reinigungszeit
Reinigung-
skapazität
in einer Schicht
Lackereinigung
40 – 55°C 104 – 131 °F 60 min. 960 * / 80 *
Leiterplatten, PCB
35 – 55°C 95 – 131 °F 35 min. 1440 **
4 INDIVIDUALE PROZESSE
REINIGUNGSPARAMETER
C
REINIGUNG
VORSPÜLUNG
SPÜLUNG
TROCKNUNG
R
D
R
sehr zu empfehlen empfohlen anwendbar
* Leiterplatten-Eurokarten / pro 8 Stunden (berechnet für die Abmessung von 100 x 160 mm / 3.94 x 6.3 Zoll)
* * Teile in Lötpalette / pro 8 Stunden (320 x 500 x 50 mm / 12,6 x 19,7 x 1,97 Zoll)
* * * Schablonen, PumPrint grösser als 736 x 736 mm / 29 x 29 Zoll
LEGENDE:
Sonix
®
355 CRRD 
MASCHINENKARTE
4
www.dct.cleaning
Abmessung ( B x L x H) 1740 x 1220 x 1210 mm 68.5 x 48 x 47.6 in
Gewicht 400 kg 882 lbs
Ø Energieaufwand auf 1 Zyklus 1.92 kWh 1.92 kWh
Verbrauch an Reinigungs üssigkeit
auf 1 Zyklus
0,05 – 0,3 l 0.01 – 0,08 gal
Druckluftverbrauch auf 1 Zyklus 83 l / 5 Bar 21.9 gal / 72.5 PSI
Abmessungen des Trägerkorbs 270 x 530 x 620 mm 10.6 x 20.8 x 24.4 in
Max. Abmessungen der gereinigten Teile
mit gebrauchtem Luftmesser
280 x 540 x 630 mm 11,2 x 21,2 x 24,8 in
Temperatureinstellbereich der
Reinigungs üssigkeit und Spül üssigkeit
Ab der Umgebungstemperatur bis 60°C Ab der Umgebungstemperatur bis 140°F
Ultraschallfrequenz 35 kHz 35 kHz
Einstellbereich der Trocknentemperatur Ab der Umgebungstemperatur bis 80°C Ab der Umgebungstemperatur bis 176°F
Lärmpegel < 70 dB < 70 dB
Systemsteuerung PLC + 5,7“ PLC + 5.7“
Volumen der Speichertanks 120 l 31,7 gal
TECHNISCHE KENNDATEN
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
1220 mm
48 in
1740 mm
68.5 in
1210 mm
47.6 in
metrische Einheiten imperiale Einheiten
ABMESSUNG MINIMALER SERVICERAUM UM DIE MASCHINE
Sonix
®
355 CRRD 
MASCHINENKARTE
5
www.dct.cleaning
Speisung 400V, 32A, 50Hz* (3+N+PE) UL 400V, 32A, 60Hz* (3+N+PE)
Max. Leistungsaufnahme 15 kW 15 kW
Druckluftanschluss Schlauch Ø 6 mm Schlauch ID 0.24 in
Empfohlener Arbeitsdruck 4,5 – 6 Bar 65,25 – 87 PSI
Druckluftqualität 3. Klasse ** 3. Klasse **
Ø Absaugungsanschlussr Ø 100 mm ID 3.94 in
Benötigte Absaugungskapazität 580 m
3
/h 20450 ft
3
/h
Mindest üssigkeit für den ersten START 3 x 100 l 3 x 26.4 gal
Erforderliche Servicefreiheit rundherum
den Anlage
600 mm 23.6 in
* Bei Verwendung eines Frequenzumrichters
** Nach ISO 8573-1

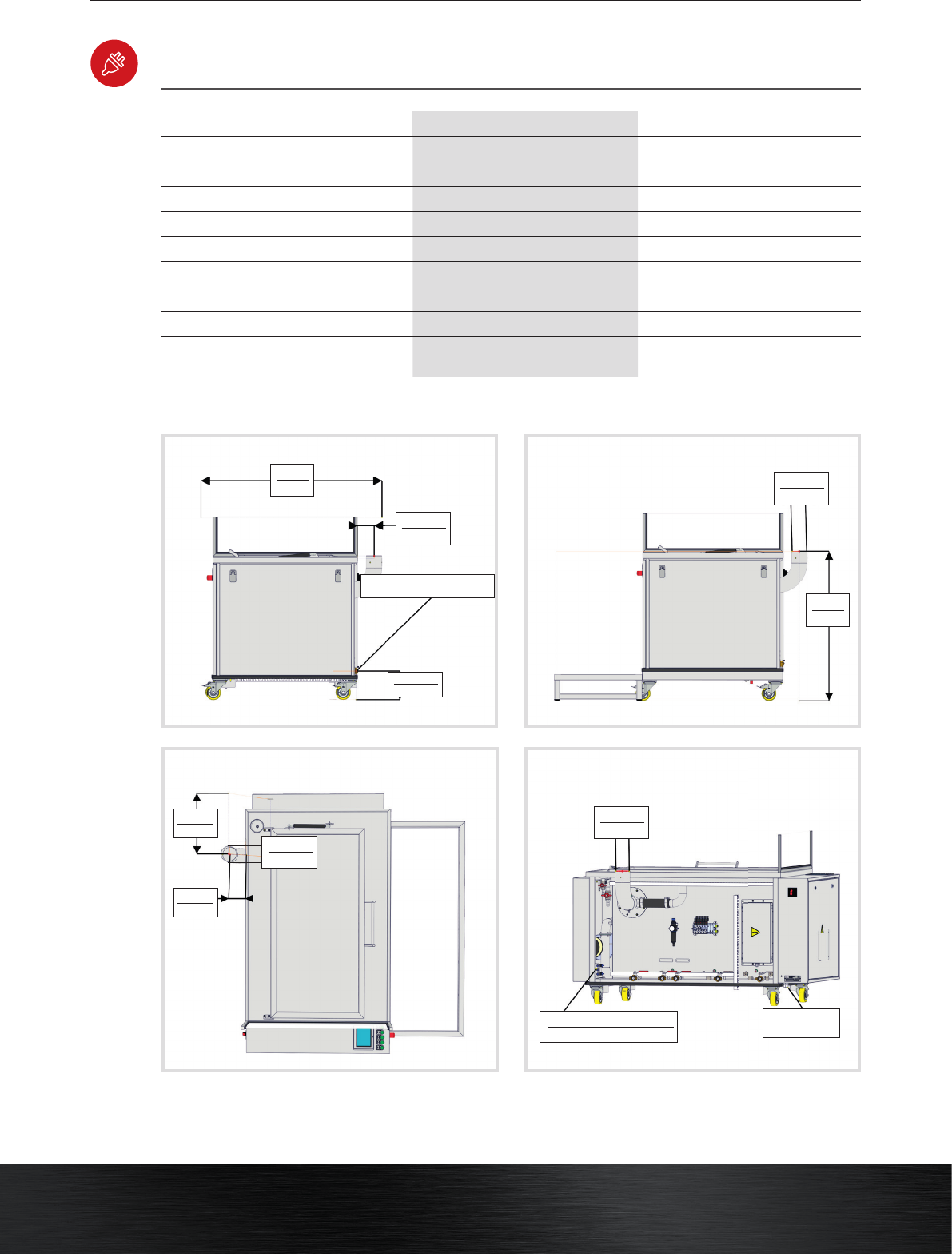

INSTALLATIONSANFORDERUNGEN
ZURÜCK
ANSICHT
110 mm
4.33 in
400 mm
15.7 in
Ø 100 mm
ID 3.94 in
Ø 100 mm
ID 3.94 in
115 mm
4.53 in
Eingangsluftdruck 2 x Ø 6 mm
Eingangsluftdruck 2 x ID 0.24 in
1210 mm
47.6 in
195 mm
7.68 in
Ø 100 mm
ID 3.94 in
1020 mm
40.2 in
metrische Einheiten imperiale Einheiten
RECHTS
ANSICHT
RÜCKANSICHT
OBEN
ANSICHT
Abgabe von Flüssigkeiten G1“
Elektrische
Eingangsleistung
