E-Serie Kurzanleitung zur Programmierung
12
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Wie dosiert man mehrere Punkte in einer Reihe (Step
& Repeat)?
Nutzen Sie Step & Repeat, um das gleiche Muster auf mehrere Werkstücke in einer Reihe aufzutragen.
Dosierpunkt Dosierpunkt
Dosierpunkt Dosierpunkt
VORAUSSETZUNGEN
Das System befindet sich im Programmiermodus. Siehe “Wechsel vom Betriebs- in den Programmiermodus” auf
Seite3.
Mehrere Werkstücke sind richtig auf der Fixierplatte positioniert.

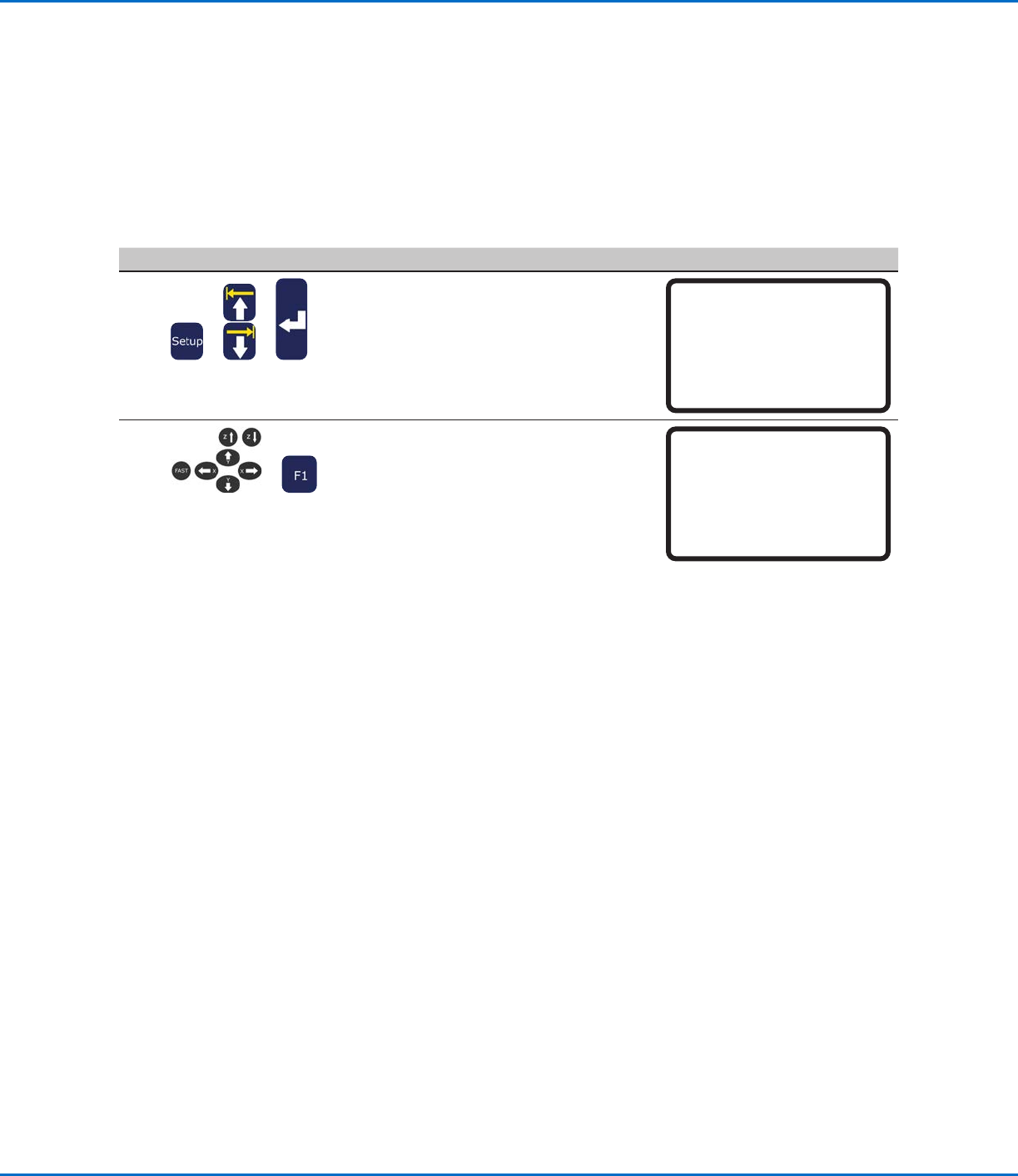

# Tastenfolge Schritt Display Programmierhandgerät
1
> > >
• Drücken Sie SHIFT > 8, um den Label
Bildschirm zu öffnen.
• Geben Sie eine Label Nummer (in
diesem Beispiel Nummer 2) ein.
• Drücken Sie F1 zum Speichern und
Schließen.
Label
------------------------------
Label: 2
[F1] OK
2
• Bewegen Sie die Dosierdüse an die
gewünschte XYZ Position für den ersten
Dosierpunkt.
3
>
• Drücken Sie SHIFT > TYPE, um zum
Dosierpunkt Bildschirm zu gelangen.
• Ändern Sie die XYZ Koordinaten wenn
nötig.
Dispense Dot 1/3
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
[F1] OK [F2] Next [F3] Current
4
>
• Drücken Sie F2, um sich durch die
Dosierpunkt Bildschirme zu bewegen.
• Drücken Sie F1 zum Speichern und
Schließen.
Dispense Dot 3/3
------------------------------
Retract Distance: 100.00 mm
Retract Low: 10.0 mm/s
Retract High: 10.0 mm/s
[F1] OK [F2] Next
5
> >
• Drücken Sie SHIFT > 5, um das Step &
Repeat Menü zu öffnen.
• Drücken Sie F1.
Step & Repeat
------------------------------
[F1] Step & Repeat 2D
[F2] Step & Repeat 3D
------------------------------
Fortsetzung auf der nächsten Seite
E-Serie Kurzanleitung zur Programmierung
13
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Wie dosiert man mehrere Punkte in einer Reihe (Step
& Repeat)? (Fortsetzung)
# Tastenfolge Schritt Display Programmierhandgerät
6
• Drücken Sie F2, um zum nächsten
Bildschirm zu gelangen.
Step & Repeat 2D 1/2
----------------------------
Direction X(1)/Y(2): 1
X Offset: 1.00 mm
Y Offset: 1.00 mm
[F1] OK [F2] Next
7
>
• Geben Sie 2 in das Column Feld ein.
• Geben Sie 2 in das Row Feld ein.
• Geben Sie die Labelnummer von Schritt
1 bei Goto Label (in diesem Beispiel 2)
ein.
• Drücken Sie F1 zum Speichern und
Schließen.
Step & Repeat 2D 2/2
----------------------------
Column (X): 2
Row (Y): 2
Path S(1)/N(2): 1
Goto Label: 2
[F1] OK [F2] Next
8
>
• Drücken Sie SHIFT > END, um das
Programmende zu markieren.
9
• Drücken Sie START, um das Programm
auszuführen.
E-Serie Kurzanleitung zur Programmierung
14
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Kalibrierung der Düsenhöhe
Systeme ohne Nadelausrichter
Erstellen Sie einen Kalibrierpunkt (Ersteinrichtung der Nadelausrichtung)
VORAUSSETZUNGEN
Das System befindet sich im Programmiermodus. Siehe “Wechsel vom Betriebs- in den Programmiermodus” auf
Seite3.
# Tastenfolge Schritt Display Programmierhandgerät
1
> >
• Drücken Sie SETUP.
• Bewegen Sie sich auf-/abwärts zu
CALIBRATION POINT.
• Drücken Sie ENTER.
[SETUP] 1/3
01 XY Move Speed
02 Z Move Speed
03 Point to Point Arc Jump
04 Park Position
05*Calibration Point
06 Mark Points
07 Program Output Status
2
>
• Fahren Sie die Düse soweit nach unten,
bis Sie sich so nah wie möglich an der
Oberfläche der Fixierplatte befindet.
• Drücken Sie F1, um die Einstellungen zu
speichern.
Calibration Point
------------------------------
Jog to position
------------------------------
[F1] OK
