E-Serie Kurzanleitung zur Programmierung
17
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Wiederholen Sie die Nadeljustierung (Automatische Nadelerkennung)
VORAUSSETZUNGEN
Die Nadelerkennungsposition ist kalibriert. Beziehen Sie sich auf “Set a Calibration Point (Inbetriebnahme der
automatischen Nadelerkennung)” auf Seite15.
# Tastenfolge Schritt Display Programmierhandgerät
1
> >
• Drücken Sie F1.
• Bewegen Sie sich auf / abwärts auf
AUTO NEEDLE ADJUST.
• Drücken Sie ENTER.
[PROGRAM MENU] 1/1
01 Teach/Run
02 Program List
03 Reset Counter
04 Program Offset
05 Needle Adjust
06*Auto Needle Adjust
2
• Drücken Sie ENTER.
Das System überprüft automatisch
die Nadelhöhe mit Hilfe des
Nadelausrichters und zeigt die Offset-
Updates an, die zur Kalibrierung der
Nadelhöhe erforderlich sind.
Auto Needle Adjust
------------------------------
Press [ENTER] to begin
------------------------------
3
• Nachdem die Suche beendet ist
drücken Sie F1 um die Kalibrierung zu
akzeptieren.
Auto Needle Adjust
------------------------------
Searching for tip...
------------------------------
Kalibrierung der Düsenhöhe (Fortsetzung)
Systeme mit Nadelausrichter (Fortsetzung)
E-Serie Kurzanleitung zur Programmierung
18
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Wie öffnet und bearbeitet man ein Programm?
VORAUSSETZUNGEN
Das System befindet sich im Programmiermodus. Siehe “Wechsel vom Betriebs- in den Programmiermodus” auf
Seite3.
# Tastenfolge Schritt Display Programmierhandgerät
1
> >
• Drücken Sie F1.
• Bewegen Sie sich auf-/abwärts zu
PROGRAM LIST.
• Drücken Sie ENTER.
[PROGRAM MENU] 1/1
01 Teach/Run
02*Program List
03 Reset Counter
04 Program Offset
05 Needle Adjust
06 Auto Needle Adjust
2
>
• Bewegen Sie sich auf-/abwärts zu
gewünschten Programm.
• Drücken Sie ENTER.
Das ausgewählte Programm wird
zum aktuellen Programm und bleibt
solange geöffnet, bis eine andere
Programmnummer ausgewählt wird.
Program List
------------------------------
01 06
02 07
03*EXAMPLE 08
04 09
05 10
[F1] OK
3
oder >
• Bewegen Sie sich auf-/abwärts um
die zu bearbeitende Befehlszeile
auszuwählen.
• Drücken Sie ENTER.
0001 Line Start 10.0,1
0002 Line Passing 10.0,1
0003 Arc Point
0004*Dispense Dot
0005 EMPTY
0006 EMPTY
0007 EMPTY
0008 EMPTY
4
xxxxx oder >
• Geben Sie die neuen Koordinaten
manuell ein
oder
• Drücken Sie F3, um die XYZ Werte
der momentanen Düsenposition zu
aktualisieren.
• Drücken Sie F1 zum Speichern oder
Schließen oder drücken Sie ESC, um
alle Änderungen zu verwerfen.
Dispense Dot 1/3
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
[F1] OK [F2] Next [F3] Current
5
• Machen Sie Änderungen nach Bedarf.
• Drücken Sie F1 zum Speichern und
Schließen.
E-Serie Kurzanleitung zur Programmierung
19
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

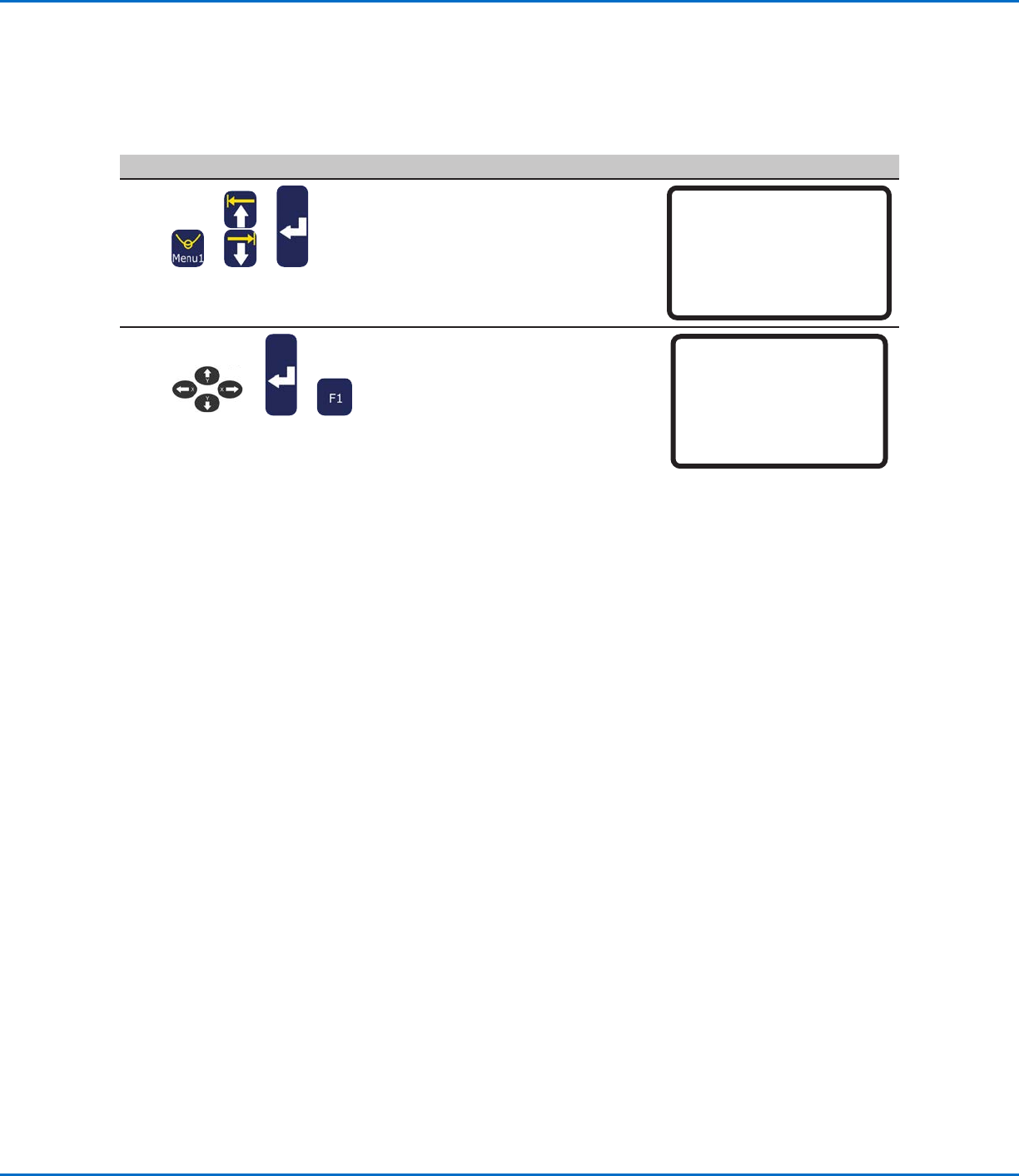

Wie benennt man ein Programm?
VORAUSSETZUNGEN
Das System befindet sich im Programmiermodus. Siehe “Wechsel vom Betriebs- in den Programmiermodus” auf
Seite3.
# Tastenfolge Schritt Display Programmierhandgerät
1
> >
• Drücken Sie MENU1.
• Bewegen Sie sich auf-/abwärts zu
PROGRAM NAME.
• Drücken Sie ENTER.
[MENU 1] 1/2
01 Group Edit
02 Ex. Step & Repeat
03*Program Name
04 Axis Limit
05 Initialize Output
06 Jog Acceleration
07 Teach Move Z Clearance
2
> >
• Drücken Sie die X jog Tasten, um nach
links und rechts zu blättern und die Y
jog Tasten, um nach oben oder unten
durch die verfügbaren Zeichen zu
blättern.
• Drücken Sie ENTER, um Zeichen
auszuwählen.
• Drücken Sie CLEAR, um Zeichen zu
löschen.
• Drücken Sie F1 zum Speichern und
Schließen.
Program Name
-----------------------------
EXAMPLE
-----------------------------
0123456789-._
ABCDEFGHIJKLM
NOPQRSTUVWXYZ
[F1] OK
