9 DT401-M:多 機 能モジュラーマウンタ DT401-M:Modu lar Multi-Fu nctional Pl acement Mach ine ユニットレイアウト Model No. 製品品番 Model Name 製品名称 KXF-E53C UNIT LAYOUT U17 ( KE53CS-08-9 )
Kit Name
RankQ'ty
番
号
Part No.
キット名
品番
数量 ﾗﾝｸ
頁
PageNo.
8
DT401-M:多
機
能モジュラーマウンタ
DT401-M:Modular Multi-Functional Placement Machine
ユニットリスト
Model No.
製品品番
Model Name
製品名称
KXF-E53C
UNIT LIST
1
36
KXFX04B5A00 X-Y Plane Calibration Jig
面補正治具
S103
2
37
N610013404AA Conveyer opening PH unit for CE
CE対応コンベア開口部PHユニット
S105
1
38
N610051943AA
Cutting Unit for 21mm Thickness tape(machine for 3D
Sensor)
21mm厚対応カッティングユニット(3Dセンサー対応機用
)
S107
1
39
KXFX04MFA00
Feeder Cart for 21mm Thickness tape(adapter)
21mm厚カッティング対応交換台車(改造部品)
S109
U16
9
DT401-M:多
機
能モジュラーマウンタ
DT401-M:Modular Multi-Functional Placement Machine
ユニットレイアウト
Model No.
製品品番
Model Name
製品名称
KXF-E53C
UNIT LAYOUT
U17
( KE53CS-08-9 )
Kit Name
RankQ'ty
番
号
Part No.
キット名
品番
数量 ﾗﾝｸ
頁
PageNo.
9
DT401-M:多
機
能モジュラーマウンタ
DT401-M:Modular Multi-Functional Placement Machine
ユニットリスト
Model No.
製品品番
Model Name
製品名称
KXF-E53C
UNIT LIST
1
40

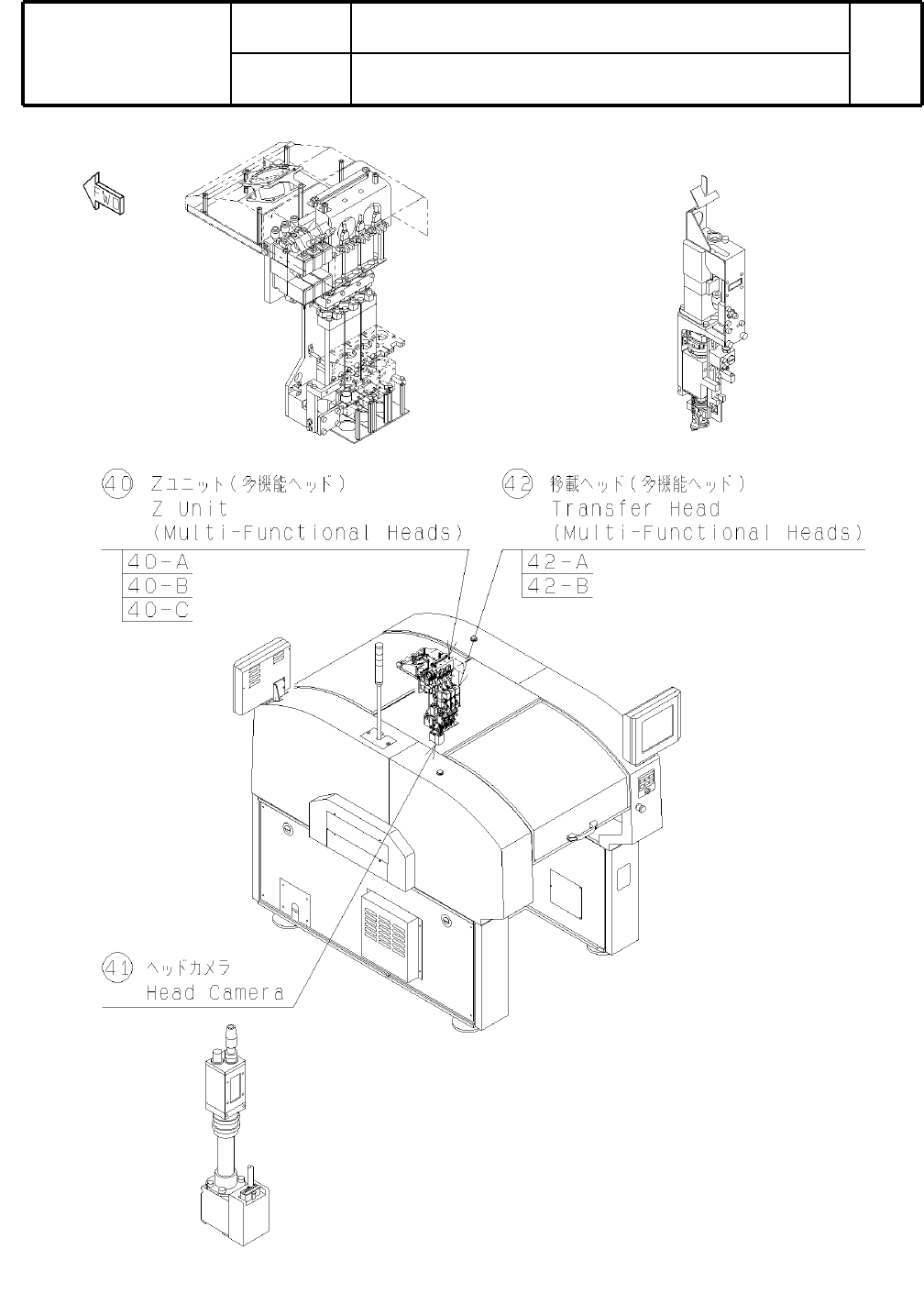

KXFX037CA00 Z Unit (Multi-Functional Heads)
Zユニット(多機能ヘッド)
S111
1
41
KXFX036HA00 Head Camera
ヘッドカメラ
S117
1
42
KXFX03KNA00
Transfer Head (Multi-Functional Heads)
移載ヘッド(多機能ヘッド)
S119
